描述
产品详情

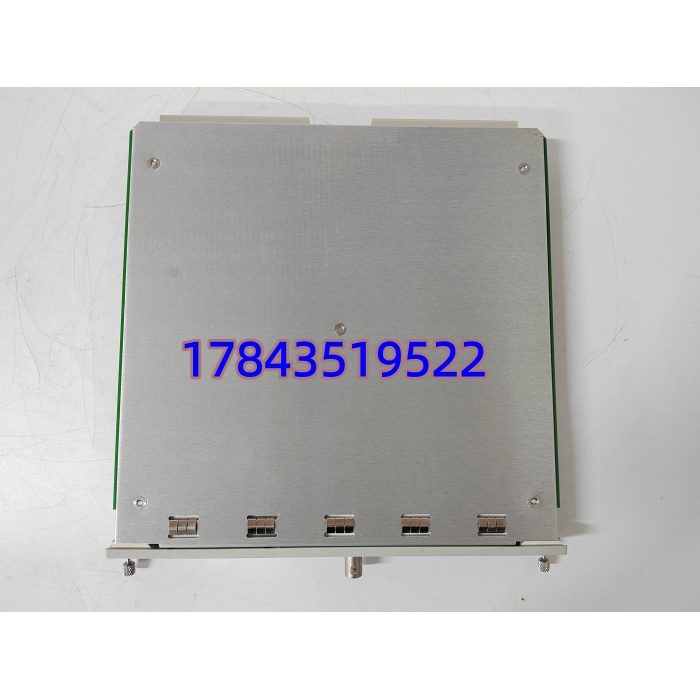

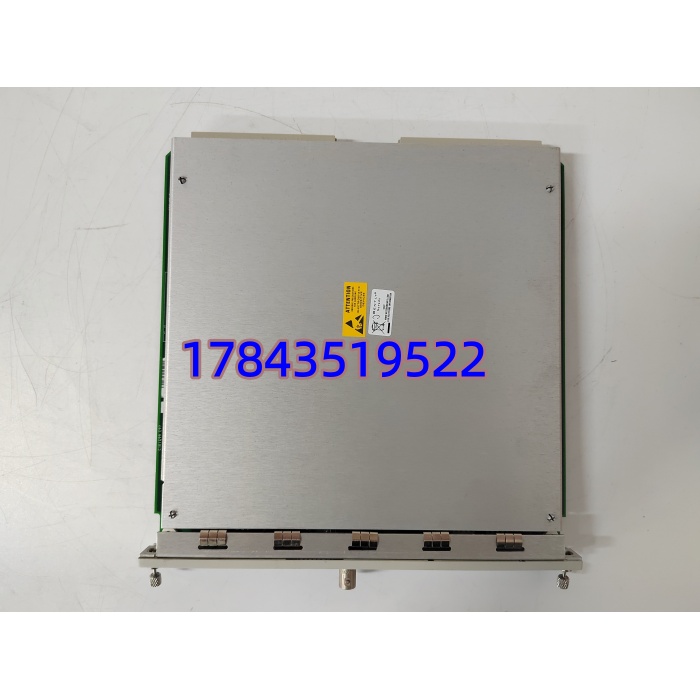

· 型号：3500/53
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统（TSI Overspeed Detection Module，P/N 133388-01）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/53 |
| 部件号(P/N) | 133388-01 |
| 制造商 | Bently Nevada（Baker Hughes Company） |
| 产品类型 | 电子超速检测模块 / Overspeed Detection Module |
| 适用系统 | Bently Nevada 3500 系列机架（配3500/15电源、3500/20或3500/22M框架接口） |
| 转速输入通道 | 2路独立差分输入（电气隔离），兼容3300系列电涡流探头及磁电式Magnetic Pickup |
| 输入信号范围 | +10.0V ～ -24.0V（探头供电 -24Vdc @ max 40mA），输入阻抗 20kΩ |
| 最大输入频率 | 20 kHz（对应单齿盘最高可测约 1,200,000 RPM，典型应用≤30,000 RPM） |
| 超速检测精度 | ±0.1% of reading（典型，Datasheet标注） |
| 继电器输出 | 每通道 Alert + Danger 各1组 SPDT（Form C），触点额定 5A@250VAC / 2～3A@30VDC |
| 报警/跳闸响应时间 | ＜30ms（频率＞300Hz时，硬件比较器直接驱动Danger继电器） |
| 组态与表决逻辑 | 支持单机、2oo2（二选二）、2oo3（三选二）冗余超速表决配置 |
| 模拟量输出 | 4～20mA 记录仪输出，比例对应满量程转速 |
| 背板供电与功耗 | 由3500机架背板供给，典型功耗 8.0W（双通道版本约8～12W） |
| 工作环境 | 工作温度 -30℃～+65℃，存储 -40℃～+85℃，湿度 ≤95% 非冷凝 |
| 认证与标准 | 符合 API Std 670（机械保护系统）、API Std 612，可选 IEC 61508 SIL 2 配置 |
| 安装方式 | 插入3500机架 Slot 2～15（部分双槽版本占用相邻两槽），前端带状态LED（OK/Alert/Danger/Bypass） |
产品介绍
现场实测发现——汽轮机组大修后做ETS超速试验，3500/53如果内部比较器漂移或继电器触点氧化，110%超速定值时跳闸会滞后甚至拒动，这种事摊上一次就是转子飞车的级别。（严格来说它只在3500机架背板协议v2.x以上即现行主流版本即插即用，老3300机架物理尺寸和总线完全不同，别试图硬塞。）
3500/53 133388-01 是TSI系统里真正的”最后一道保险”，不同于振动监测卡只做报警记录，它的Danger继电器是硬接线直驱跳闸电磁阀或ESD输入。从TCO看它单价不高（相比整机停机损失），但属于典型的”低价-高影响”A类关键备件——Bently 3500系列目前Baker Hughes仍在供货但交期常波动，部分早期固件批次已转入有限生命周期，建议锁定NOS（New Old Stock）渠道建立Buffer Stock而非临停再找。组态软件用3500 Configuration Software R9.x以上即可，向下兼容早期版本。
应用场景与库存策略
汽轮机、燃气轮机或大型离心压缩机的超速保护不同于普通联锁——跳不了是重大安全事故，误跳是巨额非计划停机，两种代价都吃不下。而3500/53模块采购交期进口件常规6～16周，国内渠道现货极少，缺件等货期间有的厂甚至被安监要求限负荷运行。
- 火力/燃机电厂 汽轮机ETS超速保护 → 3500/53组成2oo3表决逻辑监测前/中/后轴转速 → 非它不可因API 670强制要求独立硬件超速通道且与原TSI机架兼容 → 建议：每套ETS按N+1备1件冷备（密封防静电袋入库），冗余机架配置建议额外备1件周转
- 炼化/化肥 大型离心压缩机 防喘+超速保护 → 与3500/42M振动卡同机架 → 非它不可因需差分磁电/电涡流双输入且Danger继电器直跳ESD → 建议：按装置区域共享池备1～2件，纳入季度上电自检
- 海上平台/核电辅助汽轮机组（少量遗留） → 受盐雾及空间限制原设计锁定3500架构 → 建议：如有在役立即核查版本一致性，做Last-time-buy 2件封存入防爆柜
- 新建项目技改替代考量 → 若原设计仍用3500/53可要求供应商提供最新Rev G/H版，部分新版固件优化了LOS（信号丢失）诊断 → 建议新采优先买最新Rev并核对组态软件兼容性
真实案例：
华东某135MW机组2019年小修后做OPC（103%转速）及ETS（110%转速）试验，A通道3500/53报警灯亮但Danger继电器未吸合——拆下发现板载电解电容轻微漏液导致比较器基准偏移，原值设110%实际需115%才动作。库房当时无备件，临时协调兄弟电厂借调耽误14小时（含重新组态校验），少发电约200万度。事后盘点：3500电源、键相卡都有备件唯独超速卡按C类未设库存。最终向渠道采购2件NOS测试OK入库并标记版本Rev.F，同时在EAM系统将其升为A类，每年做一次模拟超速信号注入测试。教训很朴素——TSI里最不该省库存的就是这只超速卡。
