描述
产品详情

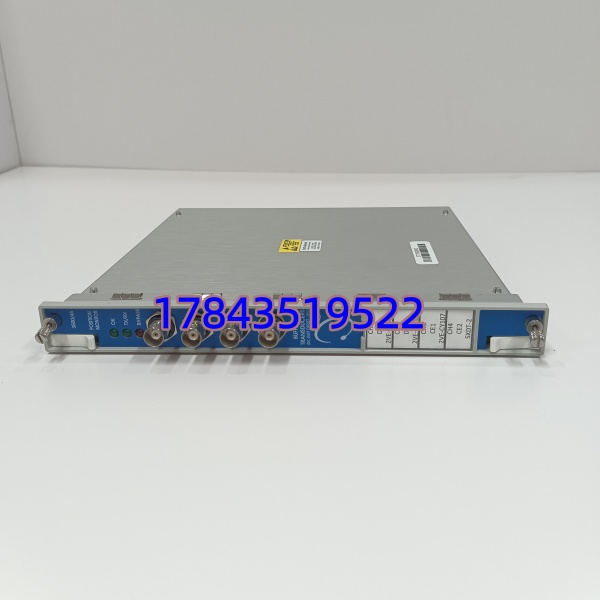

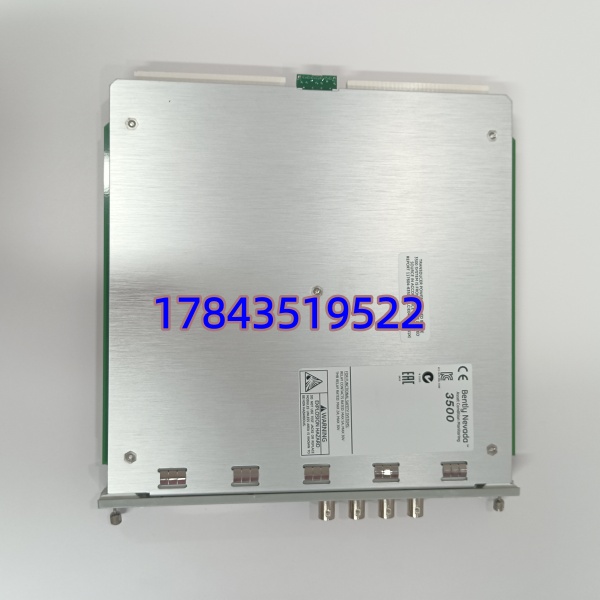

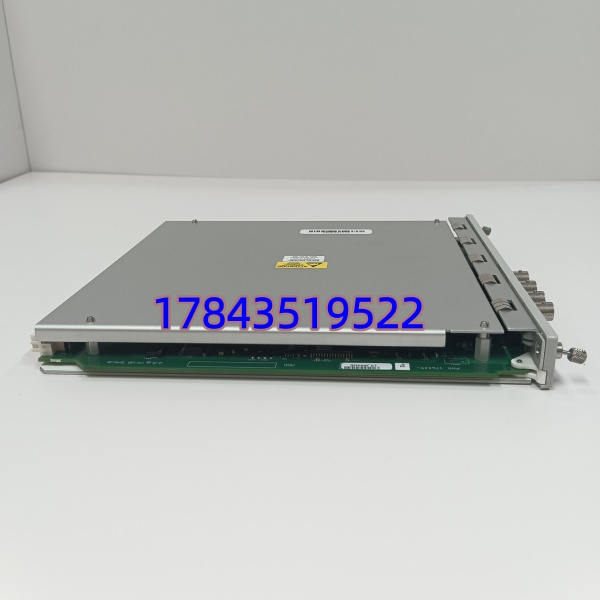

· 型号：3500/45（176449-04）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Machinery Protection System — Programmable 4‑Channel Monitor Module
规格参数
| 参数项 | 规格值 |
|---|---|
| Bently Nevada 型号 | 3500/45 |
| 部件号 (Part No.) | 176449‑04（常见为 Rev H 或 J——”‑04″为 Option Code 含 Config Soft/CD 或特定 FW，采购核对旧板丝印完整号如 176449‑04 Rev.H） |
| 产品类型 | 3500 四通道可编程监视器模块（Programmable Monitor — replaces/supplements 3500/40 in many apps） |
| 适用系统 | Bently Nevada 3500 框架（需 3500/05 机架 + 3500/20 或 3500/22M TDI 做 Config Port），Slot 2~15 |
| 通道数 | 4 通道独立（Ch A~D），每通道可软件组态为 Thrust Position / Differential Expansion / Eccentricity / RPM / Acceleration / Case / Shaft Relative / Absolute 等 |
| 传感器接口 | 涡流探头(3300/330500 前置器输出 -24V~0V DC 比例)、Seismic 加速度/速度传感器（IEPE 供电可选——需确认前置器类型匹配） |
| 报警设定 | 每通道独立 Alert 和 Danger 设定点，延时确认（0.5~60 s），与框架 Relay 模块(3500/32 等)联动跳闸/报警 |
| 通讯/组态 | 通过 3500 框架 RS‑232/USB（3500/20或22M）用 3500 Rack Configuration Software下载组态；模块本身无以太网口 |
| 供电 | +24 VDC 取自 3500 机架背板（典型消耗 <3 W） |
| 指示 | PWR（绿）、OK（绿/黄/红 表决状态）、各通道 Activity LED 可通过 Software查看 — 模块正面仅有 PWR & Module OK |
| 安装方式 | 插入 3500 机架指定监视槽位，前面板锁紧杆锁定，支持在线更换（热插拔——但建议机架在 Config Mode 或确认不影响其它保护） |
| 工作温度 | 0 ～ +65℃（3500 框架规范 IEC 61010） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 认证 | CSA/NRTL、CE、ATEX/IECEx Class I Div 2、ABS/GL Marine（随系统整体认证） |
| 配套要求 | 需与对应 3300 系列前置器(如 330180/330190)、延伸电缆、探头成套标定匹配——单独换监视卡须确认传感器 B&K 灵敏度组态值一致 |
| 替代关系 | 3500/45 可覆盖 3500/40 多数应用但组态文件不向前兼容——老架升 3500/45 需重新用 Rack Config Software 建项目并重下装（原 3500/40 .rck 文件不直接复用） |
产品介绍
（E—维护者视角切入）现场实测发现 3500/45 最容易被误判的故障是”Config Mismatch”——老架原配 3500/40 项目文件直接套用到 3500/45 报 EEPROM 校验错，维护以为板子坏其实是组态版本不兼容。3500/45（176449‑04）就是 Bently 四通道可编程监视卡，比 3500/40 更灵活（每通道可独立选测量类型），负责把涡流/加速度传感器前置器来的 ±V 信号转成工程单位（mil/mm/μm、rpm、°相位）做 OK/Alert/Danger 表决。它挂了直接影响汽机/压缩机跳闸保护——某些厂规要求双重监视卡冗余（同槽位对装 3500/53 做双通道径向振动 + 3500/45 做轴向位移/胀差分开），单卡配置停机即失去该机械量保护需手动旁路。
严格来说 176449‑04 中 “‑04” 是选项/固件包代码，不同 Rev（Rev.G/H/J）对 Config Soft 最低版本有要求——换板前确认现场 3500 Rack Configuration Software版本支持该 Rev（通常 v7.x 以上支持 H/J，极老 v4.x 不认），不确定时拍模块条形码(S/N,Rev)给 Bently 服务核对。按 ABC 分类属 A 类强制备件，Bently 3500 外设交期曾 6～12 周且二手存量减。建议按”每套独立 3500 框架 × 1 件（按实际占用监视槽位类型匹配——若全架只用 3500/45 则备对应数量或最少 1 件跨槽验证版）”留 Buffer Stock；收到 PCN 暗示 Legacy 立即 Last‑time‑buy，一次非计划停机做保护旁路审批的麻烦远超模块成本。
应用场景与库存策略
汽机/压缩机靠 3500/45 监视轴位移(推力)、胀差、偏心、键相转速——卡故障表现多为框架报”Module Fault”该组报警/Danger 被强制或按组态保持上次值，若保护设计无冗余对等卡则可能要求停机解除保护投运（高危操作需特殊许可）。
- 火电/核电 — 汽机推力/胀差/偏心监视(3500/45 Quad Monitor)：非它不可因组态与传感器灵敏度、Gap Voltage 强绑定，第三方卡无法替代。建议关键机组按”每面 3500 机架含 3500/45 槽位 × 1 件版本匹配冷备”，贴 Rack Config 文件名 + FW 兼容范围标签。
- 炼化/海上平台 — 离心压缩机轴位移+零转速监视：环境盐雾腐蚀加速背板金手指氧化。建议与授权服务商签 VMI 或现场存 1 件，大修做 Monitor LED 状态巡检及 Config CRC 校验。
- 老架升级(3500/40→3500/45) — 组态迁移注意：严格来说 3500/45 可用但需新建 Rack Config 项目、重输 Gap Voltage / Scale Factor / Alarm Setpoints 并重下装——不能简单 Copy 3500/40 .rck 文件，升级前导出原设置截图逐项核对传感器灵敏度(200 mV/mil 等)。建议先在离线 PC 建新项目验证再上架。
- 服役 >10 年 / Bently 3500 外设限产：3500 核心系列仍在产但个别 Option 交期波动。建议按”在用 3500/45 槽位数 × 1（单机架无冗余站点 × 2 若预算允许）”启动适度战略囤货，防静电袋存放控湿（RH<60%），每两年抽检外观及金手指氧化情况（橡皮擦轻清可救轻微氧化）。
真实案例：沿海某 LNG 接收站燃驱压缩机组 3500 框架 Slot3 装 3500/45 监视推力位置+胀差，某次台风停电恢复后上电 Slot3 LED 红——Rack Config Software 报”Monitor Module Not Recognized (Rev Mismatch)”，原旧架为 3500/40 早期 Rev，新购 3500/45 Rev.H 不被旧 FW 认。临时降级方案：借同厂另一机架 3500/45 Rev.G（兼容旧 FW v6.x）先恢复，随后安排升级 Config Soft 至 v7.x 并重下装项目。库房无预先留备致延误 4h 保护投运。事后将 3500/45 升 A 类强制备件，每台 3500 机架配 1 件同 Rev 冷备并附 Rack Config Backup (.rck + .pdf 设置截图)，规定每次改动组态同步更新备份。
