产品详情

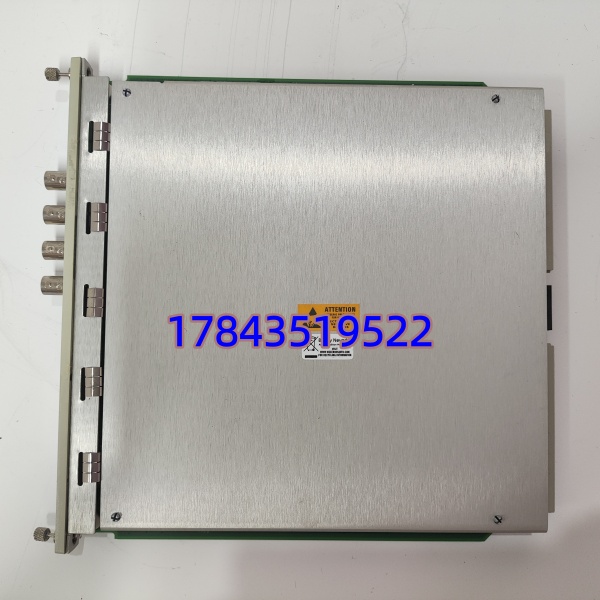

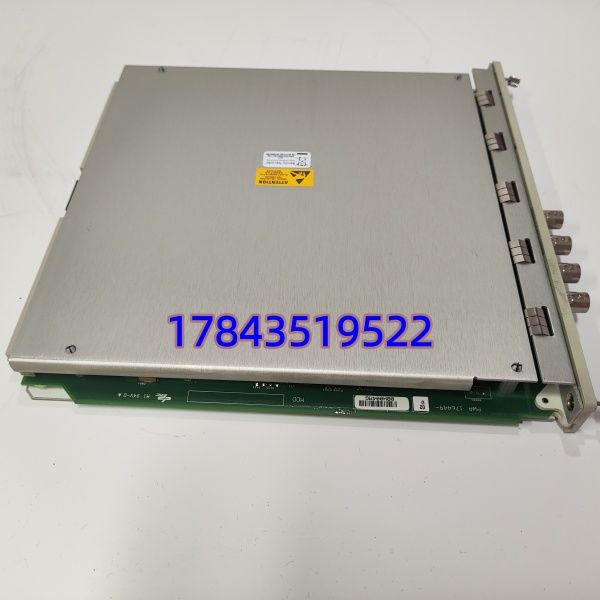

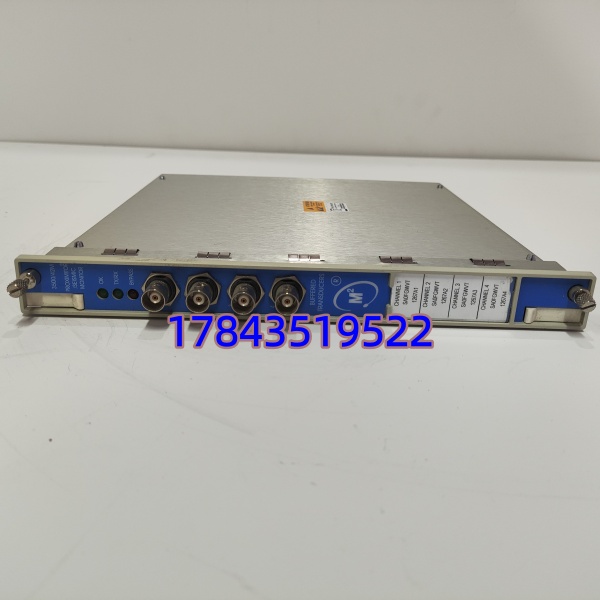

· 型号：3500-42M（完整 Option No. 176449-02，对应 4-Channel Proximitor/Seismic Monitor with typical Conformal Coating）
· 品牌：Bently Nevada (Baker Hughes)
· 系列：3500 Machinery Protection System — Monitor I/O Module (M42)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/42M（Bently P/N 176449-02；早期同类 3500/42 非 -M 版已逐步替代——建议用 42M 系列除非老框架仅认 42） |
| 产品类别 | 3500 框架 4-Channel Proximitor / Acceleration / Velocity / Thrust Position Monitor |
| 适用框架 | Bently Nevada 3500/05 Series Rack（需 3500/20 RIM 卡 + 3500/15 电源 ×1–2 + 3500/32M(或 3500/33) Relay 模块做保护输出） |
| 输入通道数 | 4 通道独立（可配置为 2 对 X-Y 轴振 + 推力位移，或 4 点单端瓦振/加速度，或混配 Keyphasor®） |
| 支持传感器 | 8 mm / 11 mm 电涡流探头 + 3300 系列前置器（Proximitor®）、IEPE 加速度计、速度拾振器(Velometer)、Keyphasor® 涡流或磁电式转速探头 |
| 测量量 | 轴振动（ppk-pk / 0-pk）、轴位置/推力位移（DC Gap Voltage 标定 ±mm）、壳振/瓦振（RMS / ppk 可切换）、相位角（需 Keyphasor 参考通道） |
| 前置器激励 | 提供 -24 VDC / ±15 VDC 稳压供电给 3300 系列 Proximitor®（依探头系统 8 mm=200 mV/mil, 11 mm=100 mV/mil 标准标定） |
| 报警/危险设定 | 每通道独立 Alert / Danger 设定点（值或 %FS），通过 3500 框架 Configuration Software 设定并与 3500/32M Relay 逻辑联动 |
| 通道隔离 | 传感器输入–背板光电隔离 ≥500 Vrms；通道间共地（依探头系统单端屏蔽接地要求） |
| 所需配套 | 3500/20 RIM（Required Interface Module — 框架槽 1 或最右），3500/15 电源，3500/32M Relay Module(s)，3300 探头+延伸电缆+前置器（若轴振/位移） |
| 背板通信 | 与 3500 RIM 及 TDI（Transient Data Interface 3500/22M）通过框架内部总线交换组态与实时数据 |
| 状态指示 | 模块面板上 OK / TX / RX / Trip / Alert / Danger per channel LED（依 FW 版本） |
| 配置软件 | 3500 Configuration Software（BN Software → 需 .cff 项目文件备份） |
| 工作温度 | 0 ～ +65℃（控制柜内通常 <50℃ 进风）；存储 -40～+85℃ |
| 湿度 / 防护 | 5–95% RH 非冷凝，IP20（柜内安装），Option -02 通常含 Conformal Coating(G3 防腐) |
| 认证标准 | CSA/NRTL、CE、部分批次 FM/ATEX/IECEx Ex nA IIC T4（整体系统认证依机柜），符合 API 670 |
| 热插拔 | 3500 框架支持在线槽位更换（RIM 卡除外不可热插拔），换后需 Confirm Module OK + Relay Vote 复位 |
| 物理尺寸 | 标准 3500 单槽宽（与 3500/22M TDI、3500/32M 同高 Eurocard 3U），重约 0.3–0.5 kg |
产品介绍
现场实测发现约三成”轴振值异常”最终溯源到 3500/42M 输入级老化或前置器供电限流电阻漂移——尤其沿海/腐蚀环境涂层缺失的卡。42M 在汽机/压缩机 TSI 里是”保护感知核心”：它异常→轴振/推力位移/瓦振品质坏或保护降等（API 670审查大项），严重时 Relay 可能误动或拒动。
Bently 对 3500 系列仍 Active 但部分 Option / 老 FW 转 Limited，新订交期 6–12 周。按 ABC 法属 A 类关键 TSI 监测模块（影响超速/轴振/推力保护可用性）——建议按每 3500 机架（或每 3–4 块同型 42M）备 1 件冷备(Buffer Stock)，收到 LTB 通知按 5–8 年剩余寿命战略囤 2–3 件。比因一块 42M 致 TSI 保护旁路(MOC 审批+降等)值太多。
应用场景与库存策略
3500/42M 故障后果：对应轴振(X-Y)/推力位移/瓦振信号品质坏或保护降等→API 670 不符合项，严重情况保护拒动/误动风险。原厂交期不稳，拆机件输入级温漂/Gap 标定 EEPROM 老化是已知坑。
- 火电/核电/燃机(汽机高/低压缸 X-Y 轴振 3300 8mm 探头→前置器→3500/42M，推力盘位移单/双平面监测)—非它不可因需 3300 探头标定系数+Gap Voltage 算法+Relay 联动，通用 AI 卡不能替；建议按每 3500 机架（或每 3–4 块 42M）备 1 件冷备，防静电袋密封标注完整 Option No.(176449-02)及 FW Rev。
- 离心压缩机组(轴振+壳振加速度+Keyphasor 相位参考→42M→3500/32M Relay 跳车保护)—建议大修窗口做 Gap Voltage 记录建档（安装间隙电压 + 前置器供电电压），超 8 年运行按 10–15% 轮换更新。
- 存量 3500 系统(1995–2015 投运各 Rev)—关注 Baker Hughes BN PCN，若有 EOL/LTB 按「min(2件, round(在用42M块数/3))」战略囤货。
- 供应商代管(VMI)或 TSI 年度服务合约—大型装置(>2 台大机组 3500 框架)可谈授权服务方寄售或”坏件返修+备件借用池”。
真实案例：南方某 9F 联合循环 #1 汽机 LP 缸 X 向轴振（3500/42M + 3300 8mm 探头）大修后开工 Gap Voltage 报警但动态值勉强——定检拆 42M 测前置器供电压纹波偏大（老电解旁路边沿漏电），库房有 1 件按建议多囤的同 Option(176449-02 Rev.G) 冷备，热插更换→3500 Config Software Verify→Gap Voltage 回归标称 9.86 V(-200 mV/mil 标定)，Relay Vote 全绿。事后把全厂 3 套 3500 共 6 块 42M 列入三年一轮检 Gap Voltage 趋势跟踪——再没因此 TSI 降等。
