产品详情

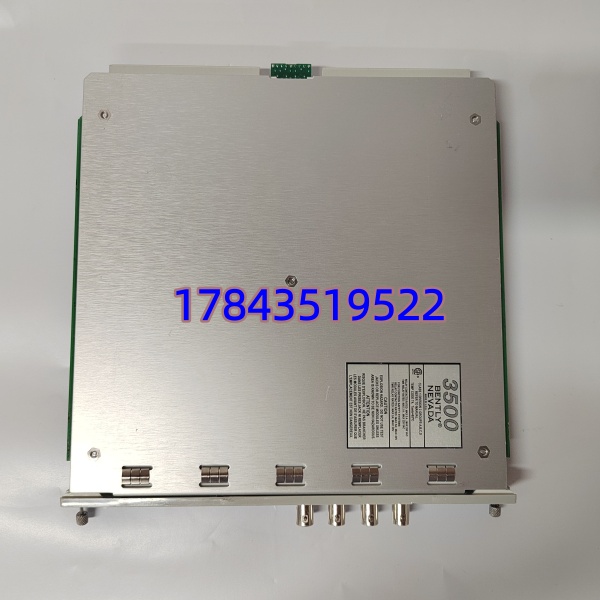

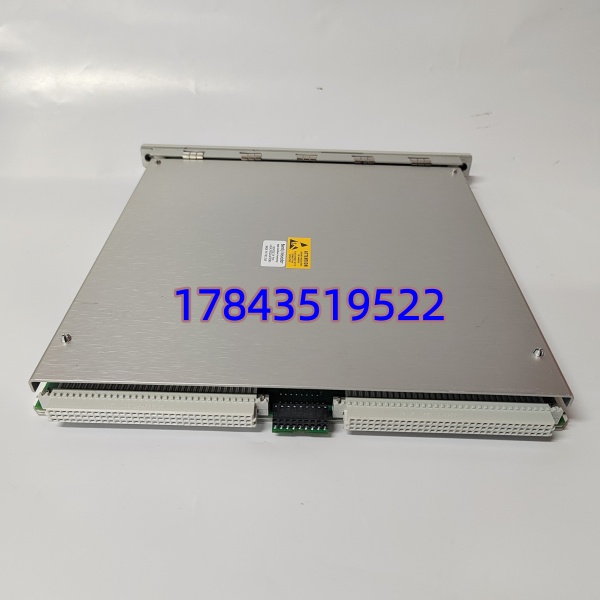

· 型号：3500/42M
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统 — Proximitor/Seismic Monitor Module（P/N 176449-02）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/42M |
| 部件号 (P/N) | 176449-02（Monitor Card Spare P/N，通常配128229-01 I/O模块） |
| 制造商 | Bently Nevada（Baker Hughes Company） |
| 产品类型 | 四通道 Proximitor / Seismic 振动及位置监测模块 |
| 适用系统 | Bently Nevada 3500 系列机架（需3500/15电源、3500/20或3500/22M框架接口） |
| 输入通道 | 4路独立可编程通道 |
| 兼容传感器 | 3300 XL 8mm电涡流探头+前置器（Proximitor）、Velomitor速度传感器、Accelerometer加速度计（IEPE） |
| 测量类型 | 径向振动(X/Y)、轴向推力位置、差胀、偏心、REBAM、壳振速度/加速度、轴绝对振动、圆接受区 |
| 输入阻抗 | 标准I/O：10 kΩ（Proximitor及加速度输入）；TMR I/O：50 kΩ |
| A/D分辨率 | 24位 Σ-Δ ADC，每通道最高采样率≈10 kHz（102.4 kS/s合计） |
| 测量精度 | ±0.33% F.S.（典型），±1% F.S.（最大），间隙/位移标定按探头系数（100 mV/mil或200 mV/mil） |
| 报警功能 | 每通道独立可编程 Alert 和 Danger 设定点（0～100% F.S.），支持2oo2/2oo3表决 |

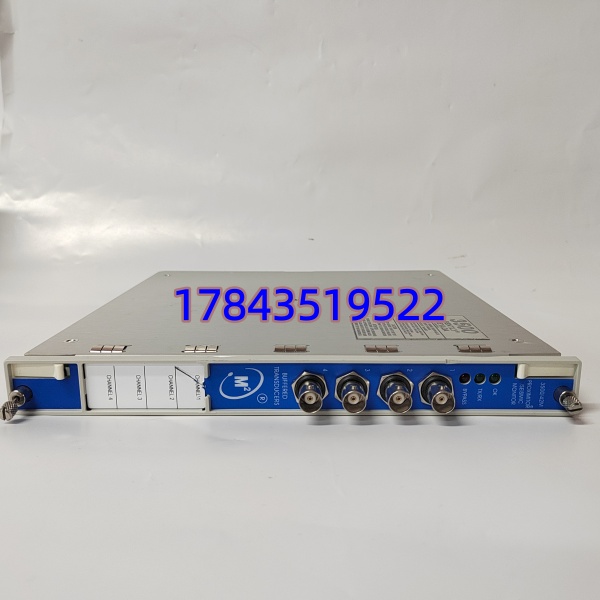

| 缓冲输出 | 每通道1个BNC同轴缓冲传感器输出（短路保护） |
| 模拟量输出 | 可选隔离 4～20 mA（与满量程成比例，需配置） |
| 机架功耗 | 典型 7.7 W（由3500背板供给，单槽） |
| 工作环境 | 工作 -30℃～+65℃（非本安I/O），存储 -40℃～+85℃，湿度 ≤95% 非冷凝 |
| 认证标准 | API Std 670、IEC 61010、CE、cULus，SIL 2 配置可选 |
| 物理尺寸 | 模块≈241×24.4×242 mm，重≈0.91 kg；配I/O模块总深≈342 mm |
| 安装方式 | 插入3500机架 Slot 1～14（Slot 1通常为框架接口），支持在线热插拔（Hot Swap） |
产品介绍
某个650MW机组大修后冲管阶段，DCS报#2瓦Y向轴振Danger误动跳机——查下来不是探头问题，是3500/42M通道增益校准漂移导致满量程比例算错，重灌组态文件后恢复。（严格来说，176449-02仅指前卡Monitor模块本体，现场完整功能是前卡+对应I/O后卡如128229-01组合，订货和备件申领必须明确要前卡还是I/O模块，二者不能混用。）
3500/42M是TSI系统里负责”看住轴怎么晃、往哪偏”的核心感知卡，不同于超速卡只管跳闸，它直接决定振动保护投退和趋势记录质量。Bently Nevada目前3500/42M新版本仍在产但早期Rev已停供，渠道现货多为NOS或测过好的拆机件。建议将Rev版本号录入EAM台账，采购时优先锁定与在役机架相同Firmware兼容的Rev，避免插上提示”Incompatible Module”。从TCO角度它单价适中但一旦故障会使整组轴振/位移测点全丢，属典型A类（高缺货影响/中等单价）备件——按每套TSI机架所辖3500/42M数量÷3向上取整最少备1件冷备，同机架配同Rev。
替换与升级建议
✅ 直接替换
- 3500/42M 176449-02 ←→ 176449-02 不同 Date Code / 新 HW Rev（蓝板 RoHS 版）— 插原 128229-01 I/O 后卡，用 Rack Config Software 重读 ID 正常，通常不需改 .3500 文件（FW 向下兼容）。建议同 Rev 优先。
⚠️ 软件兼容（需确认）
- 3500/42M 176449-01（旧版）物理同尺寸 — 多数情况可互替但早期 01 版 EEPROM 容量略小、某些新 Feature（扩展滤波/高级 TMR 诊断）不支持；若原工程用到了 02-only 功能会报 Warning。调换前确认原 .3500 文件所引用 Feature Set。工作量极小（可能需 Reload）。
❌ 硬件不兼容
- 3500/40M（老版单功能）— 固件/组态文件不通用，插上 Rack Config 提示 Wrong Module Type，严禁直接互换不重做组态。
- 3500/45（差胀专用）、3500/50（键相）— 物理插槽兼容背板但功能定义全不同，不可替。
- I/O 后卡 128229-01 vs 135031-01 — 前卡176449-02 两种 I/O 都支持但必须匹配现场已装 I/O 型号，混用可能端子定义不同需改线，采购按原柜 I/O 型号锁定。
