产品详情

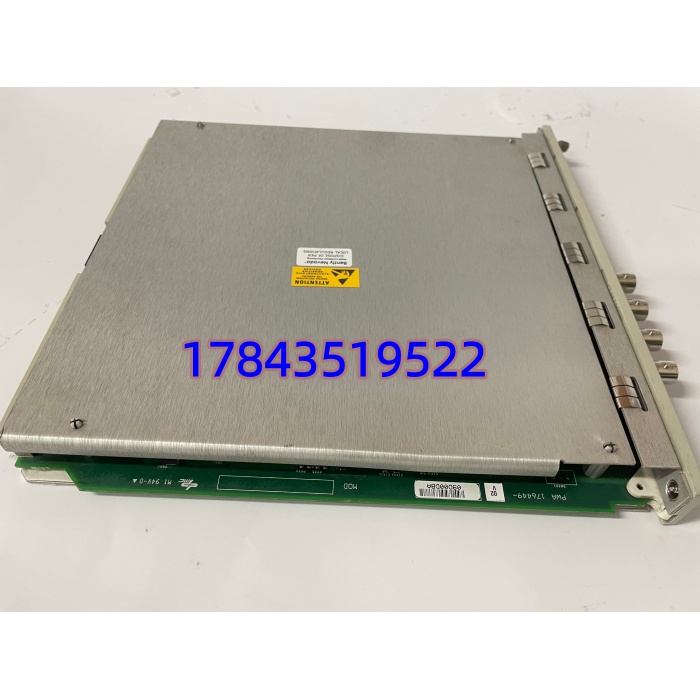

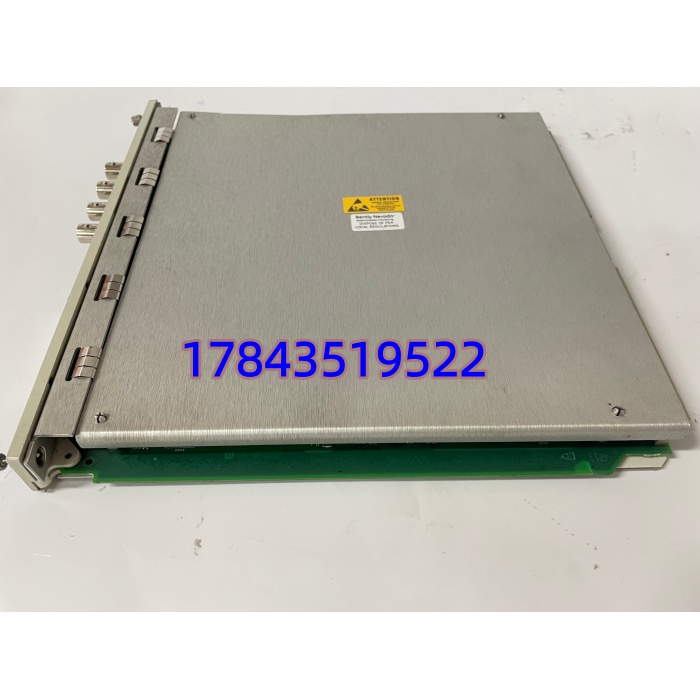

· 型号：3500/42M
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统 — Proximitor/Seismic Monitor Module（P/N 176449-02）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3500/42M |
| 部件号 (P/N) | 176449-02（Monitor Card Spare P/N，通常配128229-01 I/O模块） |
| 制造商 | Bently Nevada（Baker Hughes Company） |
| 产品类型 | 四通道 Proximitor / Seismic 振动及位置监测模块 |
| 适用系统 | Bently Nevada 3500 系列机架（需3500/15电源、3500/20或3500/22M框架接口） |
| 输入通道 | 4路独立可编程通道 |
| 兼容传感器 | 3300 XL 8mm电涡流探头+前置器（Proximitor）、Velomitor速度传感器、Accelerometer加速度计 |
| 测量类型 | 径向振动(X/Y)、轴向推力位置、差胀、偏心、REBAM、壳振速度/加速度、轴绝对振动、圆接受区 |
| 输入阻抗 | 标准I/O：10 kΩ（Proximitor及加速度输入）；TMR I/O：50 kΩ |
| A/D分辨率 | 24位 Σ-Δ ADC，每通道最高采样率≈10 kHz（102.4 kS/s合计） |
| 测量精度 | ±0.33% F.S.（典型），±1% F.S.（最大），间隙/位移标定按探头系数（100 mV/mil或200 mV/mil） |
| 报警功能 | 每通道独立可编程 Alert 和 Danger 设定点（0～100% F.S.），支持2oo2/2oo3表决 |
| 缓冲输出 | 每通道1个BNC同轴缓冲传感器输出（短路保护） |
| 模拟量输出 | 可选隔离 4～20 mA（与满量程成比例，需配置） |
| 机架功耗 | 典型 7.7 W（由3500背板供给，单槽） |
| 工作环境 | 工作 -30℃～+65℃（非本安I/O），存储 -40℃～+85℃，湿度 ≤95% 非冷凝 |
| 认证标准 | API Std 670、IEC 61010、CE、cULus，可选 SIL 2 配置 |
| 物理尺寸 | 模块≈241×24.4×242 mm，重≈0.91 kg；配I/O模块总深≈342 mm |
| 安装方式 | 插入3500机架 Slot 1～14（Slot 1通常为框架接口），支持在线热插拔（Hot Swap） |
产品介绍
某个650MW机组大修后冲管阶段，DCS报#2瓦Y向轴振Danger误动跳机——查下来不是探头问题，是3500/42M通道增益校准漂移导致满量程比例算错，重灌组态文件后恢复。（严格来说，176449-02仅指前卡Monitor模块本体，现场完整功能是前卡+对应I/O后卡如128229-01或135031-01组合，订货和备件申领必须明确要前卡还是I/O模块，二者不能混用。）
3500/42M是TSI系统里负责”看住轴怎么晃、往哪偏”的核心感知卡，不同于超速卡只管跳闸，它直接决定振动保护投退和趋势记录质量。从TCO角度讲它单价适中但一旦故障会使整组轴振/位移测点全丢，属典型A类（高缺货影响/中等单价）备件——Baker Hughes目前3500/42M新版本仍在产但早期Rev已停供，渠道现货多为NOS或测过好的拆机件。建议将Rev版本号录入EAM台账，采购时优先锁定与在役机架相同Firmware兼容的Rev，避免插上提示”Incompatible Module”。
应用场景与库存策略
TSI一块振动卡挂掉，轻则轴振测点全置坏值触发保护闭锁，重则Danger误动跳汽轮机——而原厂进口交期常6～14周，老Rev版本基本靠碰渠道库存，临时缺件等货期间有的电厂被要求解除振动保护运行（这是安监红线，别碰）。
- 火电/燃机电厂 汽轮机/给水泵汽轮机 TSI → 监测#1～N瓦轴振(X/Y)及推力位移 → 非它不可因API 670要求独立振动通道且与3300 XL探头阻抗匹配 → 建议：每套TSI机架所辖3500/42M数量÷3 向上取整，最少备1件冷备（密封防静电袋），同机架配同Rev
- 炼化/化肥 大型离心压缩机 轴振+壳振监测 → 与3500/53超速卡同机架 → 非它不可因需混用电涡流+加速度输入且支持TMR表决 → 建议：按装置区域共享池备1～2件，纳入大修前上电自检
- 海上平台/核电辅助汽轮机组（遗留） → 原设计锁定3500架构及特定I/O选项 → 建议：如有在役立即核查Rev及I/O模块型号（128229-01 vs 135031-01等），做Last-time-buy N+1封存
- 新建项目技改 → 仍可选用最新Rev 3500/42M但须确认机架背板FW及组态软件版本（3500 Rack Config Software ≥ R9.x）→ 建议新采同步购I/O后卡备件，前卡后卡分开建库存编码
真实案例：
北方某300MW机组2018年小修更换#3瓦探头后发现X/Y通道数值反相且幅值偏低，原维护人员误判探头极性反复拆装——最终确认是Slot 5的3500/42M（176449-02 Rev D）EEPROM部分扇区老化导致组态参数复位到出厂默认值（通道类型被改成”Case Expansion”而非”Shaft Relative”）。库房当时无同Rev备件，临时借相邻机组大修换下的同型号卡顶替（Rev E兼容），重新下载组态后正常。复盘发现：该卡已运行14年超典型MTBF中位值，采购当初按C类未设安全库存。事后向渠道锁定2件NOS（Rev E，向下兼容Rev D组态）测试OK入库，EAM系统升A类，要求每次大修做卡件LED自检及通道仿真校验。教训很简单——振动卡不像电源模块有多余冗余，挂几只探头就得靠它活着，没备份就是赌运气。
