描述
产品详情

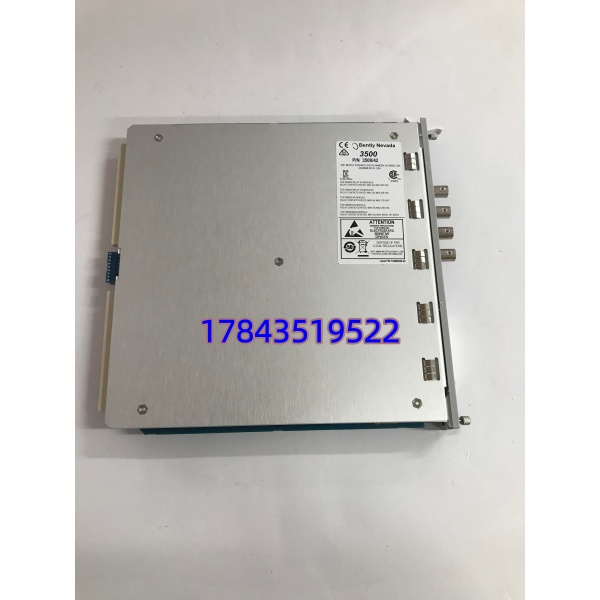

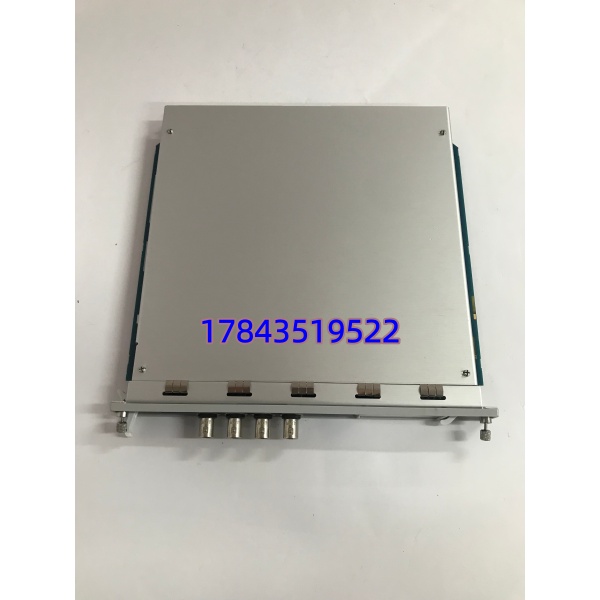

· 型号： 3500/42M（部件号 176449-02）
· 品牌： Bently Nevada（Baker Hughes）
· 系列： 3500 机械保护系统（Machinery Protection System, MPS）
技术参数
- 模块类型：3500/42M Proximitor® / Seismic Monitor（四通道多功能监测模块）
- 部件号（Board P/N）：176449-02（Enhanced I/O 版本，带外部接线端子）
- 通道数量：4 路独立、可成对组态（Channel Pair Programming）
- 传感器兼容：Bently Nevada 3300/330500 系列电涡流探头（5/8/11mm）、330500 速度传感器、330525 加速度计（IEPE），每通道独立选择
- 监测量（可组态）：径向振动（pp/RMS）、轴绝对振动、轴向位移（Thrust Position）、差胀（Diff Expansion）、偏心（Eccentricity）、REBAM®、壳体地震振动（Seismic）
- A/D 分辨率：24 bit Σ-Δ ADC，测量精度典型 ±0.33% FS
- 频率响应：0.4 Hz ~ 10 kHz（依传感器及滤波组态），1X/2X 矢量滤波及 Notch 滤波支持
- 传感器供电：-24 VDC（由模块经背板提供，典型驱动能力每通道 20~30mA）
- 模拟输出：每通道独立 4–20 mA 记录仪输出（比例于组态参数，可映射通频/1X/2X）
- 缓冲输出：前面板各通道同轴 BNC 插座，输出原始动态信号供便携式采集
- 报警功能：每通道独立 Alert（预警）和 Danger（危险）设定点；支持 2oo2、2oo3（配合 TMR 机架）
- 机架接口：3500 背板高速总线，与 3500/92（通信网关）或 3500/53 联动上传 System 1™
- 供电：由 3500 机架电源模块（3500/15）通过背板提供 +5V / ±15V DC，模块功耗 ≈7.7 W
- 工作环境：0°C ~ +65°C（运行），-40°C ~ +85°C（存储），5%~95% RH 非凝露
- 安装：插入 3500 机架标准槽位（占用 1 个全高槽位），支持在线热插拔更换
- 合规标准：符合 API 670（第 5 版）、IEC 61508SIL 2（M 版）、CE / UL / CSA
产品介绍
汽机保护柜改造时碰到过老 3500/42 非 M 版无法正确识别新 Keyphasor 模块的 1X 相位——升级成 3500/42M 176449-02 后相位跟踪稳多了，主要是 M 版固件增强了键相同步与矢量滤波。（严格来说，176449-02 是带外部端子排接口的 I/O 增强版，老版 3500/42M 裸板 P/N 不同，线序不一样，换板时必须核对端子排型号是否为匹配版本，别只看模块插进去灯亮。）
对采购来说这是 TS 机组的”保命卡”——一旦它死机或通道漂移，TSI 系统要么误跳车要么拒动。现场实测发现它的缓冲 BNC 输出对临时做振动趋势分析极有用，省了额外装动态信号分析仪。唯一提醒：3500/42M 和 3500/40M 外观一模一样但固件不同，40M 不支持 Seismic（加速度）输入，若你的应用含壳体地震振动监测必须买 42M，买错现场组态会报错。
替换与升级建议
✅ 直接替换
- 3500/42M 176449-01 → 176449-02：02 版 I/O 增强（端子排兼容改善），同机架同组态文件可直接热插拔替换，Configuration Software 重新下载即可。建议先备份 .rck 配置文件。
⚠️ 软件兼容（需确认/有限制）
- 3500/42（非 M 版，早期 3300 兼容型）→ 3500/42M 176449-02：物理插槽兼容但需用 3500 Rack Configuration Software v.X.X 以上版本重新组态通道类型（老版 .rck 可能不识别 M 版功能），工作量约 30–60 分钟重配+校验。
- 3500/40M（位移专用 Proximitor Monitor）→ 3500/42M：插槽兼容，但 40M 工程如只用了电涡流位移，42M 可向下兼容替代（需重组态）；反过来 42M 不能降配成 40M 跑加速度通道。
❌ 硬件不兼容
- 3500/22M TDI（瞬态数据接口）、3500/32（继电器模块）：功能完全不同，不能替代。
- 本特利 System 1 独立采集箱或非 3500 架构产品：背板总线不通用。
3500/42M 新机仍可在 Baker Hughes 渠道订购但交期波动大（8–20 周），市面大量为 NOS 或认证翻新品。关键机组建议 1:1 冷备，要求供应商提供上电测试报告及 SN 核对。
常见问题解答 (FAQ)
- 这卡能直接量轴振动和轴向位移吗？还是要分开买两块？
一块就够了。四个通道可任意分配——比如 Ch1-2 配电涡流探头测径向振动，Ch3-4 测轴向位移或差胀，同一块卡混用不同类型传感器没问题，组态软件里逐通道选就行。
- 176449-02 和老 3500/42（非 M）到底差在哪？必须买 M 版吗？
M 版支持加速度/Seismic 输入、增强 1X/2X 矢量滤波和 SIL 2 认证，老 42 非 M 版不支持地震传感器且相位功能弱。若你现场有机壳振动（加速度）监测需求或新机架要求 SIL 2，必须买 42M；纯老机组位移监测理论上可用老版但建议统一 M 版方便备件管理。
- 和 3500/40M 有什么不同？我机柜里写的是 40M。
40M = Proximitor Monitor（仅电涡流位移类），42M = Proximitor & Seismic Monitor（位移+速度+加速度）。40M 不能接加速度传感器。物理可互换插槽但组态需改，若你有轴承座振动监测需求必须换 42M，别硬拿 40M 顶。
- 支持热插拔吗？换的时候要停机吗？
支持在线热插拔。但操作前建议在 3500 软件里确认模块状态，拔出瞬间对应通道会短暂报”Module Missing/Communication Loss”，建议避开机组启停关键窗口操作。
- 怎么验证买到的是原装？
要求提供板面激光打标 SN、原厂/Baker Hughes 授权标签照片，部分批次可通过 Bently 服务渠道核验。正规渠道货带防静电包装及 COC（Certificate of Conformance），翻新品需明示并附老化测试报告。
