描述
产品详情

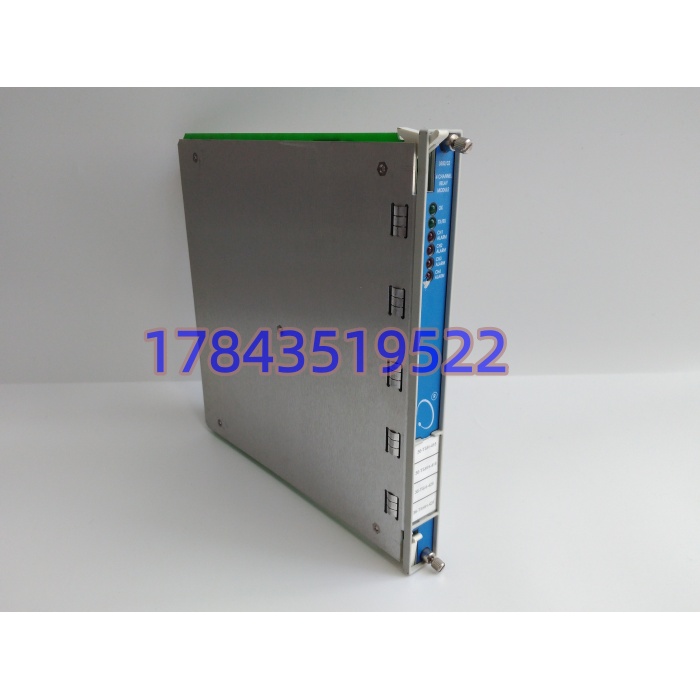

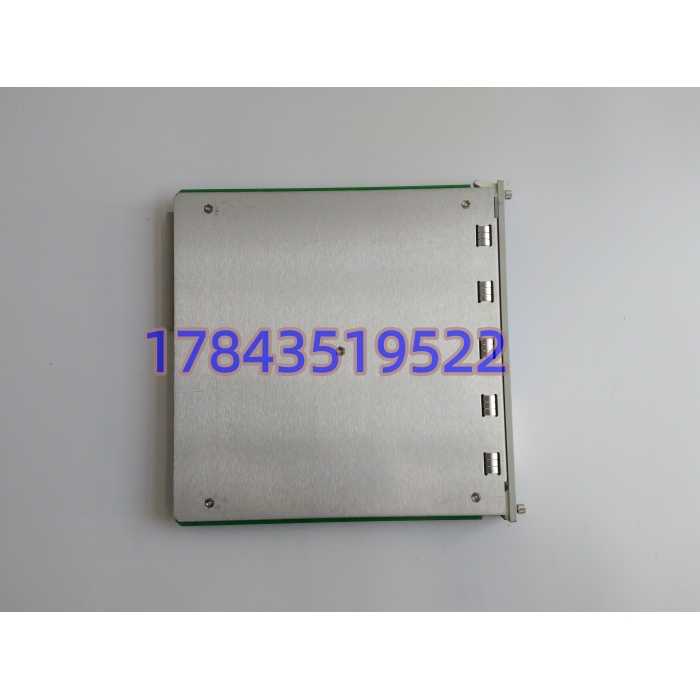

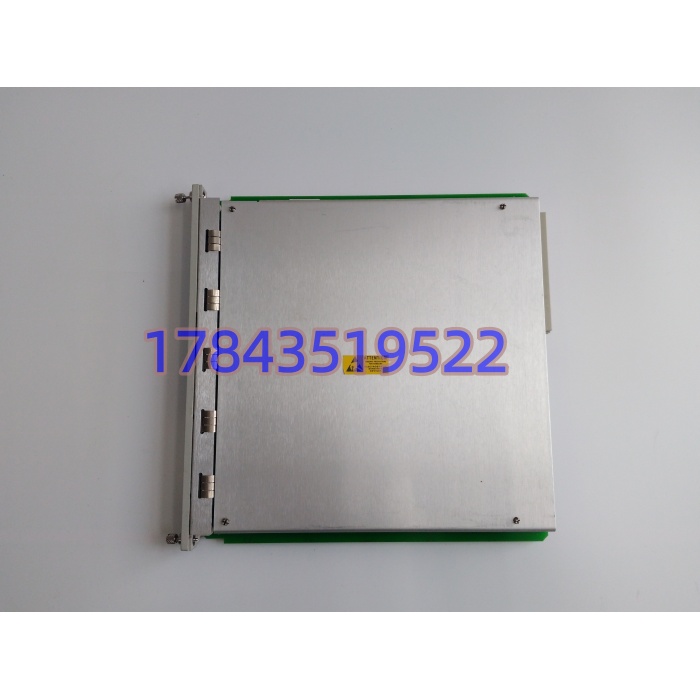

· 型号：3500/32（350032）
· 品牌：Bently Nevada
· 系列：3500 机械保护系统（配套 3500/15 电源、3500/20 或 3500/22M 机架接口、3500/42M 振动卡等）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | 3500 框架右侧槽位全高模块，前卡 149986-02 + 后 I/O 小卡 125720-01（或 125712-01） |
| 继电器通道 | 4 路独立 SPDT（Form C）干接点 |
| 触点类型 | 单刀双掷，带 250 Vrms 灭弧抑制器，环氧密封 |
| 直流负载 | 2 A@30 VDC，0.75 A@48 VDC，0.2 A@125 VDC |
| 交流负载 | 2 A@250 VAC，最大 450 VA（阻性） |
| 最小切换电流 | 100 mA@12 VDC |
| 报警驱动逻辑 | 每通道独立编程，支持 AND/OR、Not OK、Alert、Danger、PPL 组合，2oo3/1oo2 表决 |
| 指示 LED | OK（绿，模块正常）、TX/RX（通讯）、CH Alarm（对应通道动作） |
| 功耗 | 典型 5.8 W |
| 工作温度 | -30~+65 ℃（存储 -40~+85 ℃） |
| 湿度 | 95% 非冷凝 |
| 尺寸重量 | 241×24.4×99.1 mm，约 0.4 kg |
| 组态软件 | 3500 Rack Configuration Software（3500/32M 需 v4.5+） |
| 合规 | API 670 机械保护要求，SIL 2 语境可用（以项目 SIS 评估为准） |
| 生命周期 | 3500/32 老版停产，3500/32M 为延续型号；市场以库存/拆机/认证再造为主 |
产品介绍
3500/32（被写成 350032）不是监测卡，是 3500 框架里把”监测”变成”动作”的那块继电器输出卡。前面插 3500/42M 看振动、3500/25 看键相、3500/50 看转速，到了该跳机的时候，是这块卡的四对 SPDT 触点去拉 DCS 跳机请求、停润滑油泵、关入口导叶。每路继电器都能用 Rack Config 软件绑机架里任意通道的 Alert 或 Danger 做表决，比如”1 号瓦 Danger AND 2 号瓦 Danger → 继电器 1 闭合”，这是 API 670 里汽轮机/压缩机保护的标准玩法。
和 3500/33（16 通道继电器）比它只有 4 路但逻辑密度够用，和 3500/05 老框架的继电器卡比它走 Rack Config 软件配而不是硬跳线。坦白讲，这卡原厂新件现在按 3500/32M 出，老 3500/32 配 125720-01 小卡的存量主要在拆机市场。它的现场价值不在参数，在于”汽轮机半夜振动高报，DCS 没收到干接点”这种事，八成是这块卡的某路继电器触点熔焊或 Rack Config 里逻辑被误改——换同小卡号件、重刷组态 10 分钟恢复。
应用场景与行业案例
我在西北某燃气轮机联合循环电厂遇到过：3500 框架里 3500/32 的 CH2 Alarm LED 常亮，但 DCS 侧对应跳机请求点没变位。查下来是继电器 2 触点长期带 24 VDC 小电流信号，触点氧化膜导致 100 mA 以下不通，Rack Config 里逻辑是对的，物理触点死了。非计划停机不怕监测卡准，怕保护链路最后一跳干接点失效，汽轮机真超速时 DCS 收不到请求。
典型场景：
- 汽轮发电机组保护：3500/42M 振动+3500/50 转速进 3500/32，2oo2 表决后触点直拉 ETS 跳机电磁阀，不绕 DCS 软逻辑。
- 离心压缩机防喘振：Danger 信号驱动继电器断导叶液压电磁阀供电，和 DCS 防喘振软逻辑双重兜底。
- 大型风机轴承温度：3500/60 温度卡 Alert 经 3500/32 转干接点进 PLC 报警列，不占用模拟量通讯带宽。
- 海上平台往复机：框架装 3 块 3500/32 做不同设备跳机分组，每块独立可编程避免单点误动。
- 老框架保产备件：原 EPC 锁定 3500/32 + 125720-01 小卡，采购单只写”3500 继电器模块”买回来可能是 3500/33 或 32M，插进去槽位和组态不对。
真实案例：
华北某炼厂催化主风机，2003 年上 3500 系统，2021 年夜间 1 号瓦 Danger 动作，现场警铃响、但 DCS 历史事件里没跳机请求点变位，操作员手动停的机。事后查 3500/32 CH1 Alarm 灯亮、OK 灯绿，Rack Config 备份里逻辑没改，拆卡发现继电器 1 常开触点弹簧片疲劳粘连在常闭侧——实际是”该闭合时没闭合”。库房领出一块标”全新 350032″的库存，前卡 149986-02 对，但后小卡是 125712-01（无 RC 滤波版本）而非原站 125720-01，插上 Rack Config 读出来 I/O 映射偏移一路。退掉重订带 125720-01 的成套件，出厂带四路继电器带载测试视频，窗口期 30 分钟换完，下次机组试验 Danger 动作 DCS 收到点。老师傅说：”3500/32 这卡，前卡后卡小号不对，比没备件还隐蔽。”
