描述
产品详情

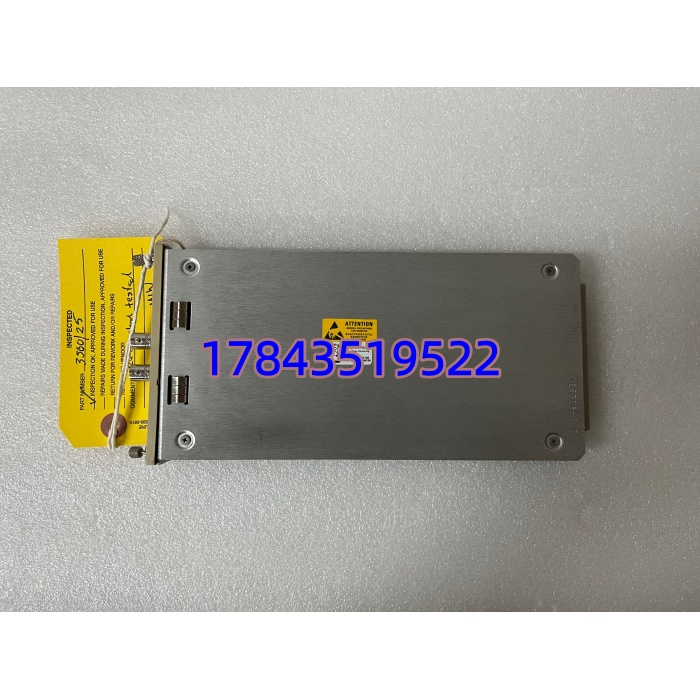

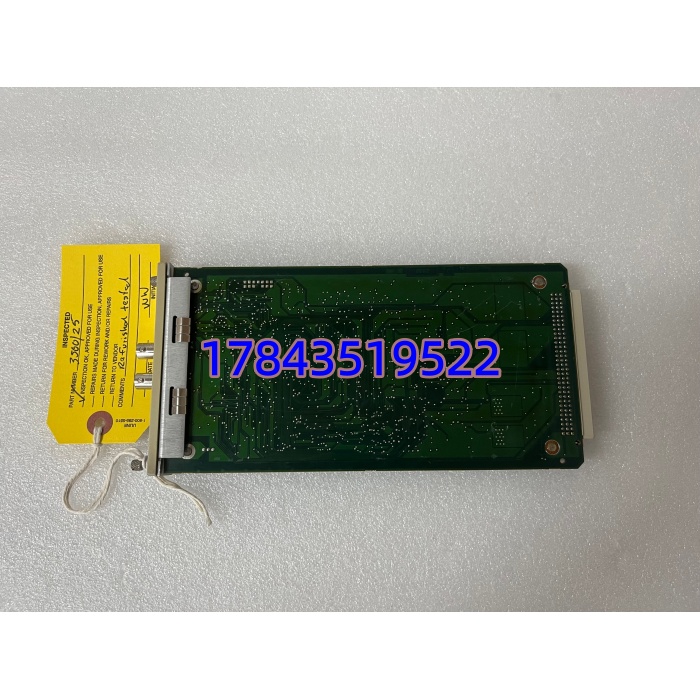

· 型号：3500/25（部件号 149369-01，对应 3500/25-02-01-00 内端子和标准温度版）
· 品牌：Bently Nevada（Emerson Automation）
· 系列：3500 机械保护系统 — Enhanced Keyphasor Module（增强型键相模块）
规格参数
- 产品型号：3500/25 Enhanced Keyphasor Module
- 部件号(Ordering No.)：149369-01（内部端子型，标准温度，双通道）
- 安装形式：3500 机架半高模块(Half-height)，占用一个前插槽，可与其他半高模块叠装
- 通道数：2 路独立 Keyphasor 输入通道
- 输入信号类型：3300XL/7200 系列电涡流探头(Proximitor 供电 -24V DC) 或 无源磁电式传感器(Magnetic Pickup)
- 输入信号范围：电涡流 -0.8V～-21V；磁电 ±0.5V～±200V(峰值)，最小触发电平可设 500mV p-p～2V p-p
- 转速测量范围：0.017Hz～20kHz，对应 1～1,200,000 CPM（每转1事件时）
- 相位测量精度：典型 ±0.1°～±0.2°（取决于信号质量与组态）
- 传感器供电：每通道 -24V DC，最大 40mA（仅电涡流模式）
- 背板供电：由 3500/15 电源模块经机架背板提供 +24V DC，典型功耗 ≈3.2～5.6W
- 通讯方式：3500 背板总线传输键相事件至框架内所有监测模块(3500/42M、3500/40 等)，不独立走外部总线
- 前面板：LED 指示 Module OK / Keyphasor 1 Active / Keyphasor 2 Active + 测试按钮
- 工作环境：0～+65℃（部分资料 -20～+65℃），5%～95%RH 无凝露
- 认证标准：API 670第5版、CE、UL、CSA，部分批次带 ATEX/IECEx（需核对选项）
- 向下兼容：可直接替换旧款 Keyphasor 模块 PWA 125792-01，无需改机架接线
产品介绍
3500/25 是 Bently Nevada 3500 TSI 系统里的键相参考源模块。它把轴上键槽或凹槽对应的探头原始信号（电涡流或磁电）整形成干净的数字脉冲送给背板，让同框的振动/轴位置监测卡以此做 1X/2X 矢量分析、波特图、极坐标图和动平衡计算。简单说——没有它，3500 系统能测幅值但给不出可信的相位角，也无法做精确的转子不平衡诊断。
坦白讲这卡不直接参与跳闸，但它一旦失效，所有依赖相位基准的高级保护功能退化成”只有幅值报警”。149369-01 是内部端子版双通道增强型，比老款提高了弱信号捕捉能力和抗干扰门槛设置灵活性，支持每转多事件(Multiple Events Per Turn)处理。采购时确认后缀——外端子版(如 149369-02)端子排位置不同不能混用，插错对不上机柜预制线缆。
应用场景与行业案例
痛点切入：
我在现场遇过汽机大修后 3500/42M 所有轴振通道幅值正常但相位角乱跳，波特图散点。查下来是老 Keyphasor 模块光耦老化导致键相脉冲偶尔丢失——不报故障，但相位跟踪发散。换 3500/25 149369-01 后一次通过。这种隐性故障在启机阶段才暴露，没备件就得推迟并网，代价很大。
典型场景：
- 火电/核电汽轮发电机组 — 给高/低压转子提供键相脉冲，支撑 X/Y 向轴振 1X 相位分析及超速判别
- 离心压缩机组(炼化/空分) — 双通道分别取驱/非驱端键相，互为冗余，防止单探头断线致相位丢失
- 燃气轮机及联合循环 — 启停机全程(含盘车低转速)需稳定键相，3500/25 低转速阈值可设至 1 RPM
- 大型水泵/风机状态监测改造 — 新增键相探头配此模块，不改动原有振动卡组态即可启用相位功能
真实案例：
南方某 300MW 机组小修后首次冲转，DEH 侧转速与 3500 TSI 转速偏差渐大，到 3000rpm 时 TSI 报”Keyphasor Signal Lost”但幅值通道正常。翻历史趋势发现键相脉冲宽度异常。夜班我带 149369-01 过去——3500 机架支持热插拔，拉开旧模块、推入新模块、拧紧面板螺丝，系统自动识别，键相 LED 亮绿。不必下装组态(配置存于框架)，冲转二次验证相位角稳定。老师傅说早知这卡五年前就该多备一块。有一点要注意：换完确认两组键相 LED 随轴转动闪烁，磁电探头需确认转速 >200rpm 才有足够感应电动势。
