描述
关键技术规格
| 参数项 | 规格值 |
|---|---|

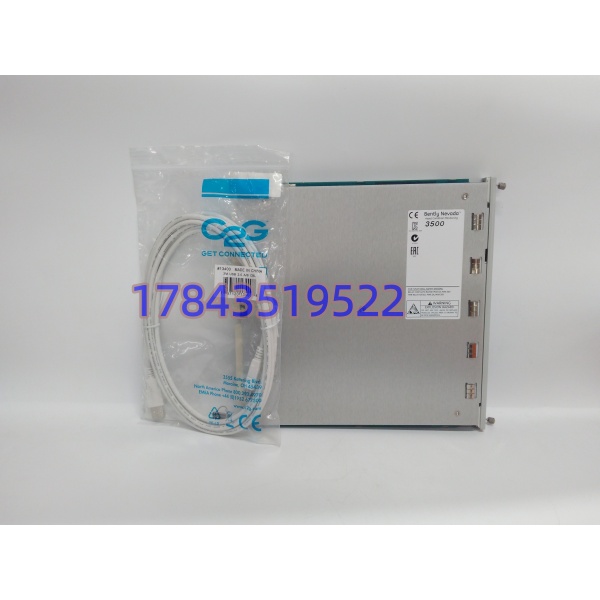

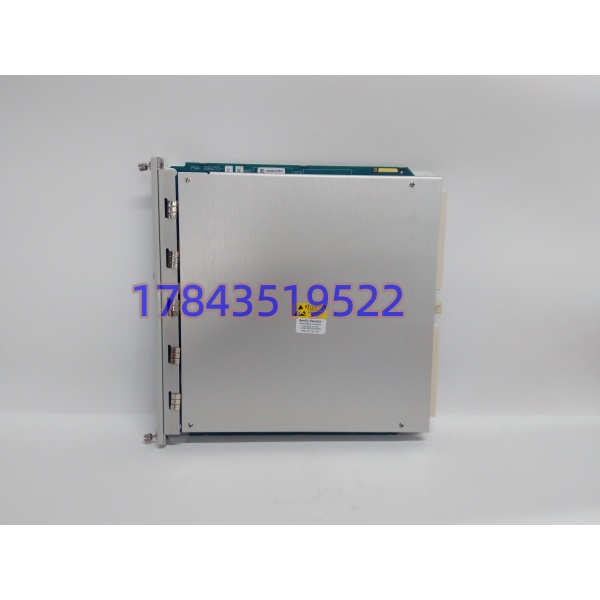

| 产品全称 | 3500/22M Transient Data Interface (TDI) |
| 安装位置 | 3500 机架 Slot 1（紧邻电源模块） |
| 功耗 | 最大 10.5 W（24 Vdc 背板供电） |
| 通讯接口 | 双 RJ45 (10/100Base-TX)、可选 100Base-FX 光纤、RS-232/422 |
| 维护接口 | 前面板 USB-B 端口 |
| 数据采样能力 | 支持稳态及瞬态波形采集，最高 20 kHz 动态采样 |
| 兼容软件 | System 1 状态监测、3500 Configuration Software |
| 工作温度 | -20°C ~ +65°C |
| 尺寸 (H×W×D) | 约 241.3 × 24.4 × 241.8 mm（半高机架模块） |
| 重量 | 约 0.91 kg |

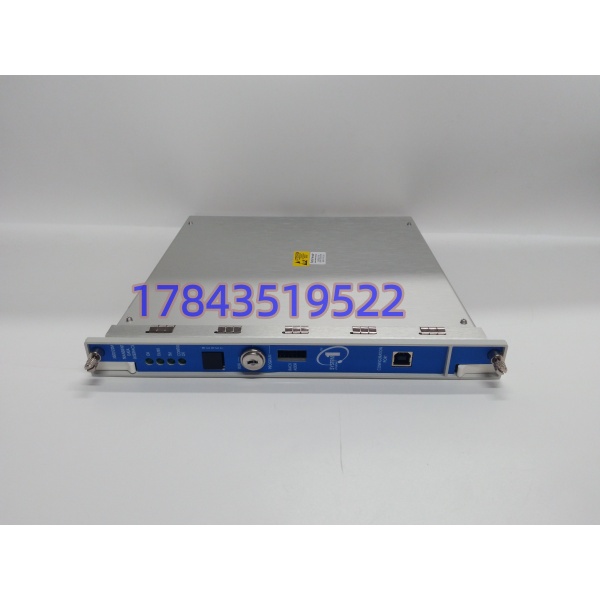

| 前面板指示 | OK、TX/RX、TM、Config OK LED |
| 冗余支持 | 支持双 TDI 冗余配置（特定机架固件要求） |
产品深度介绍
Bently Nevada 3500/22M 是 3500 监测系统的核心通讯接口模块，集成传统机架接口模块 (RIM) 与通信处理器功能，负责在 3500 机架与各类型 M 系列监测器（如 40M、42M）之间连续采集稳态与瞬态动态波形数据，并通过以太网传送至主机诊断软件。
相比早期的 3500/20 RIM，22M 增加了高速瞬态数据捕获与 USB 本地维护能力，可直接在机架不关机情况下通过笔记本连接配置。模块不参与机组保护跳闸逻辑，但承载全部通讯与诊断数据流，是预测性维护与 System 1 集成的必经节点。
应用场景与行业案例
汽轮机组在启停机过程中的转子振动爬升往往只有几分钟窗口，没有高分辨率瞬态采集，根本抓不到临界转速下的波形特征。3500/22M 就是干这个的——它能在不占用保护通道的前提下，把 48 个通道的波形连续往上传，现场工程师不用再靠猜去判断碰磨还是不对中。
典型应用场景:
- 电力行业 – 汽轮发电机组监测
用于火电、核电汽轮机的轴振、瓦振、键相数据实时上传。启停机瞬态数据必须记录，否则年终 API 670审计拿不出波形记录，整改单直接下来。
- 石油化工 – 离心压缩机保护
压缩机联锁等级高，3500/22M 只管通讯不管跳闸，隔离了诊断软件故障波及保护回路的风险。现场最看重这点——诊断网络断了，保护还在。
- 冶金行业 – 大型风机与水泵群
多机架并联时每台机架配一块 TDI，通过光纤环网汇总到厂级 System 1 服务器。粉尘大、电磁干扰强的环境下 100Base-FX 光纤口比铜缆稳得多。
- 海洋平台 – 透平与增压机组
空间紧凑，3500 半高机架加 22M 的热插拔设计，海况晃荡时也能带电更换，不用全船停机降负荷。
案例: 某沿海炼化厂半夜抢修
前年冬天，华东某千万吨级炼厂的重油催化装置压缩机 3500 系统报警，值班班长发现上位机 System 1 掉线，但现场保护还在动作。拆开机架一看，22M 的 OK 灯灭了，TX/RX 狂闪后熄灭。
原厂订货周期 8 周起步，装置再停 3 天就是七位数损失。他们采购凌晨联系到我们，手里只有旧模块铭牌照片。我们翻出同批次 3500/22M-01-01-CN 现货，上机前在 ABB/本特利混合测试架上跑满 48 小时连续通讯与波形回传测试，确认固件 Vx.xx 与现场机架 V3.x 兼容，拍测试视频发过去。
顺丰次日达，模块插进去不用改任何 DIP 设置（配置存在机架背板 EEPROM），System 1 自动重连，波形恢复。事后他们仪表主任说：“通讯模块挂了还能保住保护，这架构分得清，没白花这钱。”后来该厂把全厂 12 个机架的 22M 全做了 1:1 热备库存。
