描述
产品详情

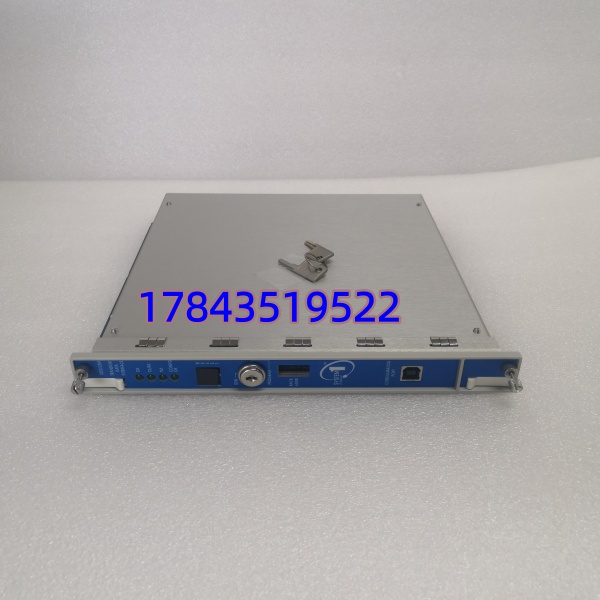

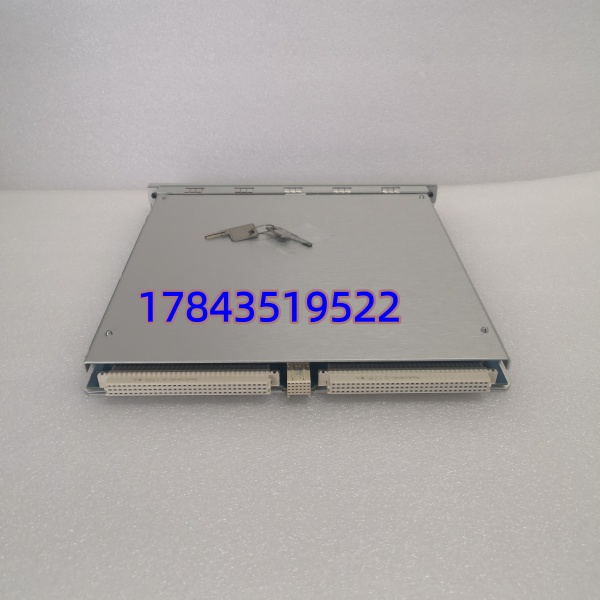

· 型号：3500/22M（Part No. 288055-01，I/O 模块后缀常见为 -01 铜缆以太网 / -02 光纤，需核对）
· 品牌：Bently Nevada（Baker Hughes 旗下）
· 系列：3500 机械保护系统 — Transient Data Interface（TDI）M-series
规格参数
- 产品型号：3500/22M
- 部件号（Part Number）：288055-01（标准 TDI + 铜缆以太网 I/O 模块 146031-01）
- 适用系统：Bently Nevada 3500 全系列 TSI 机架（兼容 3500/42M、45、60、72M 等所有 M-series 监测模块）
- 模块类型：瞬态数据接口模块（TDI），集成原 3500/20 RIM 机架接口功能
- 安装位置：必须插在 3500 机架 Slot 1（紧邻左侧电源模块），不可占用其他槽位
- 供电方式：3500 机架背板 24V DC 供电，典型功耗 5W～10.5W
- 通信接口：前面板 2× RJ45 10/100Base-TX 以太网；前面板 USB-B（本地组态/调试）；可选 100Base-FX 光纤（需配对应 I/O 子模块）
- 串行接口：9-pin D-sub RS-232（用于早期组态或 PROFIBUS-DP 从站选件，依配置）
- 支持协议：Bently Nevada 专有 TDI 协议（System 1）、Modbus TCP/IP、Modbus RTU；部分版本支持 PROFIBUS-DP 从站（需选件卡）
- 数据采集：连续采集稳态值 + 动态波形（需 Channel Enabling Disk 授权），支持键相器触发、转速触发、时间触发捕获启停瞬态数据
- OK 继电器：干接点输出（框架 OK 状态），额定 5A @ 30V DC / 120V AC
- 前面板指示：OK / Tx / Rx / Config / Transient Capture LED
- 工作环境：-30℃～+65℃（运行），-40℃～+85℃（存储），5%～95% RH 无凝露
- 认证：CE、cULus、ATEX/IECEx Zone 2（Class I Div 2）需核对具体后缀批次
产品介绍
3500/22M TDI（288055-01）是 Bently Nevada 3500 振动监测机柜的”大脑网关”。它必须装在机架最左侧 Slot 1，代替老的 3500/20 RIM 模块，负责背板轮询所有监测器（如 3500/42M 轴振、3500/45 轴位移等），把倍频振幅、相位、报警状态打包送上以太网，同时能录制机组启停机全过程的高分辨率瞬态波形供 System 1 做波特图/瀑布图分析。
坦白讲，3500 机架没这块板子等于”哑巴”——所有监测模块有读数但 DCS 和诊断软件一个字节都拿不到。新项目直接上 3500/22M，老系统从 3500/20 RIM 升过来要留意机架固件兼容性和 Config 软件版本（推荐 ≥ v.4.x）。有一点要注意：288055-01 配的是铜缆以太网 I/O 子卡（-02 是光纤），买的时候确认现场网线是 RJ45 还是需光纤环网。
应用场景与行业案例
我在现场碰过最糟心的事：大修后 3500 机架所有振动值 DCS 上显示”—-“，System 1 也 ping 不通——查下来是 TDI 模块背面金手指氧化接触不良（沿海化工厂盐雾腐蚀），模块 RUN 灯不亮。临时找了块测试 OK 的 3500/22M 插回去，不用重下装组态（机架参数存在各监测模块 NVM 里），上电自动握手，3 分钟 DCS 数据恢复。这板子解决的痛点是：老 RIM 只能做配置不能传动态波形，TDI 既能当网关又能当”黑匣子”抓瞬态，对汽机冲转找临界转速必不可少。
典型场景：
- 火电/核电汽轮机组 TSI 柜——3500/22M 把轴振、瓦振、胀差、偏心数据经 Modbus TCP 送 DCS，同时将启停波形送 System 1 做转子动力学分析，非它不可因需 Slot 1 专用协议。
- 炼化离心压缩机——通过光纤以太网（288055-02）接入全厂环网，抗变频器 EMI，捕获喘振前兆瞬态数据。
- 燃气轮机发电——TDI 触发记录点火升速过程各临界转速下的 1X/2X 振幅相位，辅助判断转子不平衡或碰磨。
- 海上平台——ATEX Zone 2 认证版本 TDI 配合本安隔离栅，将多机架振动数据汇总至岸基状态监测服务器。
真实案例：
南方某 660MW 超临界机组，小修后热态启动冲转至 2100rpm 时机组跳机，SOE 报”TSI 通讯故障”——3500 柜 3500/22M TDI 面板 OK 灯灭，重启机架仍不亮。量背板 24V 正常，判断 TDI 内部电源模块失效（该板投运 12 年）。库房有同版本 288055-01 NOS 件，断电拔出旧板插入新板（注意静电手环），上电后 TDI 自动同步机架配置无需重下装，System 1 随即在线读取所有通道数据，二次冲转顺利完成并在 System 1 抓到完整的临界转速波特图。老师傅说：”3500 机架就这块是非标槽位独占，不像继电器模块能随便挪，多留一块同版本在恒温柜里比啥都强。”
