描述
产品详情

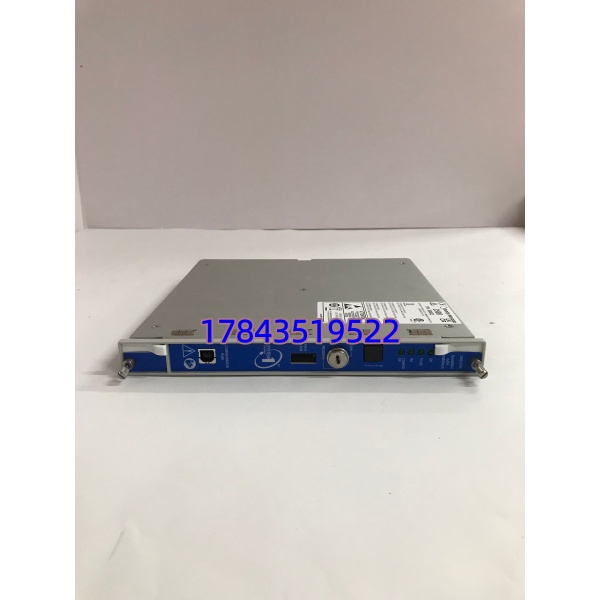

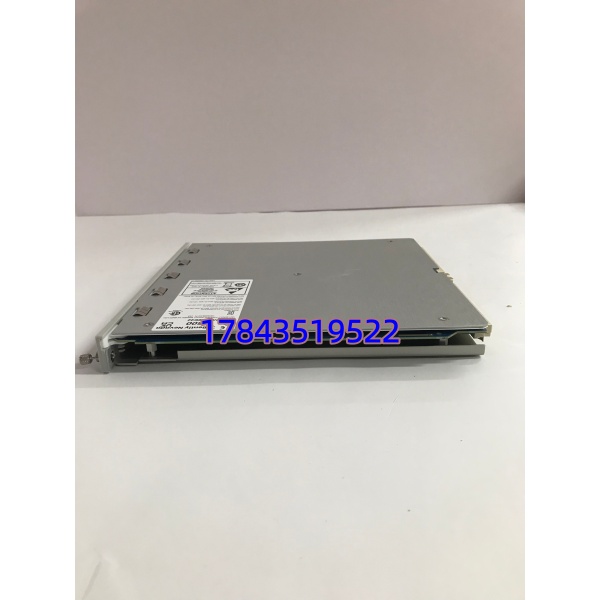

· 型号：3500/22M 288055-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统 — Transient Data Interface (TDI)
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | 3500/22M Transient Data Interface Module with USB & Enhanced Ethernet | 订货号 288055-01 |
| 升级型号参照 | 3500/22M 138607-01 | 固件更新版，功能兼容 288055-01 |
| 安装位置 | 3500 Rack Slot 1（必须为最左侧插槽） | 不能与 3500/20、3500/25 混插其他 Slot1 模块 |
| 通信接口 | 10/100 Mbps Ethernet (RJ45)、前面板 Mini-USB Type-B、RS-232 DB9 服务口 | 配合 Bently Configuration Software |
| 数据采集 | 静态值 + 动态瞬态波形（Transient Capture） | 缓冲深度依固件及框架配置 |
| 支持协议 | Bently Proprietary TDI / Ethernet TCP、兼容 System 1 OPC-DA 采集 | — |
| 兼容框架 | 3500/05-01-x、3500/05-02-x 系列机架 | 框架固件 ≥v4.0 推荐 v4.5+ |
| 供电 | 由 3500 框架背板供给 +5V DC | 典型功耗 <5W |
| 前面板指示 | RUN（绿）、TX/RX（黄）、FAULT（红） | 自诊断覆盖 RAM/EEPROM/链路 |
| 组态软件 | Bently Nevada Configuration Softwarev.≥2.x（新版 4.x 推荐） | 旧版 1.x 不支持 3500/22M |
| 工作温度 | 0～+65℃（运行）、-40～+85℃（存储） | IEC 60068-2 相关 |
| 湿度 | 0–95% RH（非凝露） | — |
| 认证 | CE / CSA / UL / ATEX Zone 2（依批次） | 以原厂 COC 为准 |
| 尺寸/重量(约) | 单槽模块 约 180×130×25 mm / 0.4 kg | — |
| 备注 | 严格来说，它只在框架固件 v4.0 以上完整支持瞬态捕获；v3.x 框架可组态但部分动态功能受限 | — |
产品介绍
汽机跳闸后想回看轴振瞬态波形——老框架若只配 3500/20（基本通信模块）是做不到的，它不缓存动态数据。3500/22M 就是补这个短板的：Slot 1 插它，笔记本 USB 直连或走网线接 System 1，不仅能下装组态和读取所有槽位静态值，还能触发捕获起机/跳闸过程的动态波形，对分析碰磨、不对中和油膜振荡非常关键。（现场实测发现，用老 3500/22 非”M”版连新版 Configuration Software 4.x 会报固件不匹配——直接升 3500/22M 288055-01 或 138607-01 最省事。）
采购端这模块美国原产交期波动大（曾遇 12–18 周），国内渠道多靠库存或保税仓调剂。对已投 System 1 或计划做状态监测的炼化/电厂，它是框架必配——不能省。老柜子若原装 3500/22(146943-01) 可直接升级替换，但要同步将框架 Flash 固件刷到 v4.0+，组态软件也建议升到匹配版本，整体耗时约 1 小时不影响机组运行（组态下载时框架短暂 I/O 暂停，注意避开正常运行窗口）。
替换与升级建议
✅ 直接替换
- 3500/22 (146943-01 / 288050-01 等早期 TDI) → 3500/22M 288055-01：物理插槽兼容，可直接升级。需将框架固件升级至 v4.0+ 并用新版 Configuration Software 重下组态，约 30–60 min，无额外物料成本。
- 3500/22M 288055-01 ↔ 3500/22M 138607-01：功能固件迭代版，完全互换，热插拔更换后从软件重读参数即可。
⚠️ 软件兼容（需改配置/升级框架）
- 仅配 3500/20（Basic Communication Processor，非 TDI）的框架：想升级到 3500/22M 需确认框架 Slot 1 未被占用（3500/20 也是 Slot1 独占），物理可换但必须删原 3500/20 组态重新建 TDI 配置并刷新框架固件——改动量中等，注意下载组态时 I/O 短暂停止刷新。
- 框架固件 v3.0～v3.3 老机架：3500/22M 能插能组态但瞬态捕获功能受限，建议安排窗口升级框架 Flash 到 v4.5，改动量小（刷固件+重下组态 ≈45 min）。
❌ 硬件不兼容
- 3500/25 Keyphasor 模块、3500/42M 振动监测器、3500/93 显示器：均不是 Slot 1 通信模块，物理无法插入 Slot 1 位置也不能替代 TDI 功能。
- 第三方串口/以太网转换盒：无法访问 3500 内部动态缓冲区，不能替代 3500/22M 做瞬态数据采集。
若无新件市场仅有拆机测试件可选——必须要求序列号截图、通电自检截图及与您现框架固件版本的兼容性确认。
常见问题解答 (FAQ)
问：我框架现在装的是老 3500/22（非 M 版），能直接换 288055-01 吗？程序要改不？
答：物理 Slot 1 直接插。但要在 Configuration Software 中将模块类型改为”3500/22M TDI”，升级框架固件至 v4.0+ 并重新下载组态——I/O 会在下载瞬间暂停数秒，选停机窗口操作。原静态参数大部分可保留，动态捕获需在新版软件中启用。
问：这模块和普通 3500/20 通信模块差在哪？我必须要买吗？
答：3500/20 只能做组态和读静态值；3500/22M 在此基础上多了瞬态波形缓存（可抓启机/跳闸动态数据）和板载 USB 口，是与 System 1 做状态监测联动的前提。不做波形分析且只用笔记本偶尔改参数的老装置可继续用 3500/20，但新项目基本都标配 22M。
问：现货几天发？Bently 原厂交期多少？
答：国内有库存或保税仓通常 2–5 个工作日发出；Bently Nevada 美国原厂新件近年平均交期 10–18 周（视排产），急单建议确认是否有测试合格拆机件。
