描述
产品详情

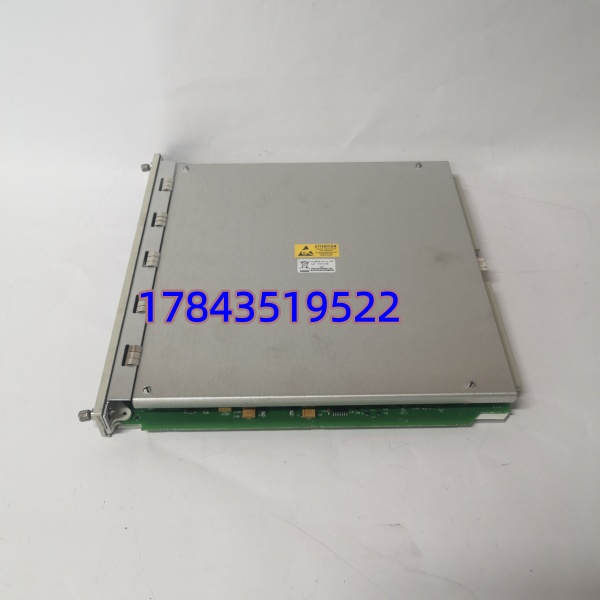

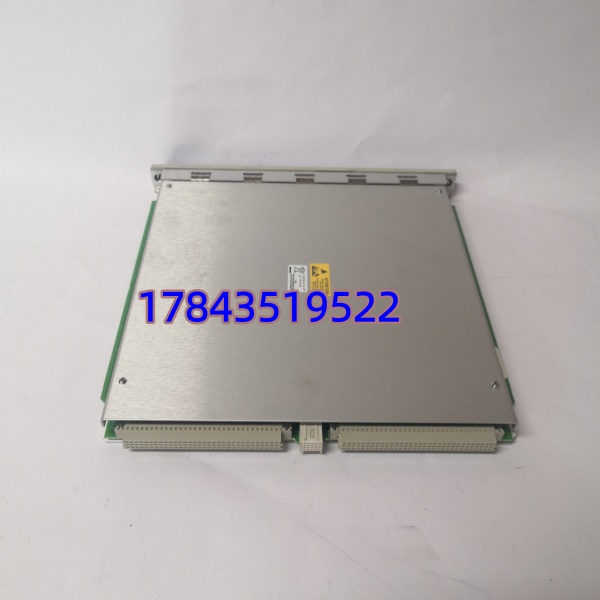

· 型号：3500/22M（Part No. 138607-01）
· 品牌：Bently Nevada（a Baker Hughes company / 本特利内华达）
· 系列：3500 机械保护与状态监测系统（3500/22M Enhanced TDI）
规格参数
- 完整标识：3500/22M Transient Data Interface，Part Number 138607-01（标准版，非 TMR；TMR 版为 138607-02）
- 产品定位：3500 机架 Slot 1 专用——取代原 3500/20 RIM，集成机架接口 + TDXnet 通信处理器 + 瞬态波形缓存
- 安装槽位：必须插入 3500 机架第 1 槽（Slot 1），紧邻电源模块，不可用于其他槽位
- I/O 子模块要求：本体无网络口，需搭配 I/O 子模块——146031-01（10/100Base-TX 铜缆以太网）或 146031-02（100Base-FX 多模光纤以太网）；子模块插 TDI 背部
- 前面板接口：1× USB-B（本地配置 / 数据导出）、硬件 Reset 按钮、状态 LED（OK / CONFIG / TX RX / ALARM / Trip Multiplied）
- 后面板键相输入：4 路 Keyphasor 信号输入（1 rpm～100,000 rpm，TTL 或 Proximitor 源），用于转速基准和相位参考
- 通信协议：BN Host Protocol（TCP/IP，对接 System 1）、BN TDI Protocol、可选 Modbus TCP（通过 System 1 Gateway 或新版固件）
- 数据采集能力：持续采集机架内所有 M 系列监测器（3500/40M、42M、53M 等）稳态值；选配 Channel Enable Disk 后可捕最多 48 路动态通道波形
- 波形采样率：可配置 12.8 / 25.6 / 51.2 / 102.4 kHz（依监测器卡能力）
- 瞬态记录：报警前后指定时段静态+动态数据、启停机（Run Up / Coast Down）512 点/转 × 最多 4 转
- 供电：由 3500 机架背板统一供给（标称 24V DC），典型功耗 ≈10.5 W
- 工作温度：-30～+65℃（-22～+149°F）
- 存储温度：-40～+85℃
- 湿度：0～95% RH，非凝露
- 尺寸（模块本体）：约 241.3 × 24.4 × 99 mm（标准 3500 单槽宽）
- 重量：≈0.45～0.5 kg
- 认证：CE、cULus、SIL 2（系统级，API 670 兼容），ATEX Zone 2 可选
产品介绍
3500/22M 138607-01 是 Bently Nevada 3500 系统的”数据中枢”——它取代老款 3500/20 RIM 占 Slot 1，一边跟机架背板高速通信收集各监测卡（振动/位移/温度/转速）的实时值和波形，一边通过以太网 I/O 子模块把数据送给上位机 System 1 做趋势分析和故障诊断。和普通通信卡最大的区别是它能抓报警前后瞬态波形和启停机数据，这是分析汽轮机过临界转速振动、查找跳闸根源的关键。
有一点要注意：TDI 本体不直接出 RJ45 或光纤口，网络物理接口在做在 146031-01（铜缆）或 146031-02（光纤）子模块上——老系统改造换 TDI 时常忽略补订子模块，到现场才发现插不上网线。
应用场景与行业案例
我在现场最常见的问题是：3500 机架报”Config Port Communication Lost”或 System 1 连不上——八成是 TDI 子模块（146031-01）没插紧或光纤跳线用错（146031-02 要配多模 SC），少数情况是 138607-01 固件版本太老不兼容新版 System 1（需通过 Config Software 升固件）。
典型适用场景：
- 火电厂汽轮发电机组：3500/42M 轴振 + 3500/50M 转速 → TDI 上传 System 1，捕过临界转速波形做动平衡分析。
- 炼化厂离心压缩机组：API 670 合规保护 + 瞬态数据记录，跳闸后回溯波形判断是喘振还是电磁干扰。
- 海上平台燃气轮机：配 146031-02 光纤子模块，TDI 经多模光纤连中控 DCS/CMS，抗变频器 EMI。
- 水泥/冶金大型风机：多框架通过 TDI 组网，System 1 统一做机群健康管理和报警推送。
真实案例：北方某 600MW 机组，原 3500/20 RIM 老化导致 System 1 偶尔断连且无法录波。改造换 3500/22M 138607-01，库房有现货但没订 146031-01 子模块——到了现场发现 TDI 背部空槽插不了网线，临时从拆机件扒了一块才恢复。顺手把固件从 v2.x 升到 v3.x（需 Config Software + 3500 Rack Configuration 权限），System 1 v21 连上后瞬态录波正常。教训：3500/22M ≠ 自带网口，下单确认配 146031-01 或 146031-02，并核对固件兼容你现网 System 1 版本。
