描述
产品详情

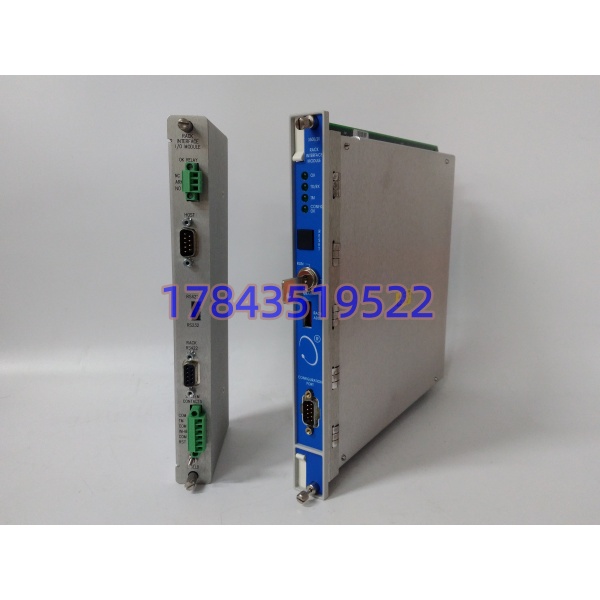

· 型号：3500/20（125768-01）
· 品牌：Bently Nevada（Baker Hughes 旗下）
· 系列：3500 机械保护与状态监测系统（RIM 家族）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 模块定位 | Rack Interface Module（RIM），每机架必装 1 块，占 Slot 1（最左/紧邻电源） |
| 通讯接口 | 1×RS-232（本地组态/笔记本，≤30 m）、1×RS-422（接 TDXnet/TDIX/DDIX，≤1200 m），内置调制解调器口（14.4k） |
| 协议 | Bently 专有机架协议、Modbus RTU/ASCII、TDXnet 高速链 |
| 波特率 | 最高 38.4 k（自动协商） |
| 供电 | 3500 机架背板送 24V DC（18–30V 宽），典型功耗 4.75 W |
| 模式开关 | 前面板钥匙锁：RUN（锁组态）/ PROGRAM（允许下装） |
| 状态指示 | OK（模块健康）、TX/RX（通讯）、TM（Trip Multiplier 跳闸倍增）、CONFIG OK（组态一致） |
| 继电器 | 1 路 OK 干接点（常闭，故障断开），250V AC / 30V DC 1A 级 |
| 地址设置 | 机架地址 0–63（TMR 版 0–126），拨码或软件设 |
| 热插拔 | 支持但谨慎——拔 RIM 不中断监测器保护，但会丢通讯、组态软件掉线；建议停机窗口或备机接管期换 |
| 冗余 | 标准单 RIM；TMR 系统需 3500/20 TMR 版（三块 RIM 做通道比较），125768-01 是标准版非 TMR 版 |
| 尺寸重量 | 约 241×24.4×103 mm，0.44–0.91 kg（各渠道标重不一，以壳体为准） |
| 工作温度 | -30…+65 ℃（Baker Hughes 手册标 0–65℃ 控制室档，宽温版 -30 起） |
| 存储温度 | -40…+85 ℃ |
| 环境 | 5–95% RH 非凝露，IP20 柜内 |
| 认证 | API 670（系统级）、CE、UL、CSA、ATEX Zone 2 依整体柜 |
| 生命周期 | 3500 平台仍属 Baker Hughes 维护线但 3500/20 标准版归 Legacy 档；新机架推 3500/22M TDI+以太网，125768-01 可订但交期长，二手拆机流通多 |
| 同系件 | 3500/22M（TDI 瞬态数据接口，带以太网）、3500/25（键相）、3500/42M（振动/位移监测器）——别混 |
产品介绍
3500/20 是 3500 机架的”前台”——所有振动、位移、键相监测器（42M/40M/25 等）在背板跑保护投票，RIM 不参与投票、不在停机联锁路径上，但它管三件大事：① 工程师拿 System 1 或 3500 Rack Configuration 软件下组态时，命令经 RIM 进背板分发；② 现场 DCS/PLC 要读轴振趋势、报警状态，走 RIM 的 RS-422 或 TDXnet 上 Modbus；③ 前面板钥匙锁切 RUN/PROGRAM，防止运行态误改定值。Bently 原厂手册原话：”RIM is not part of the critical monitoring path”——这句话现场很多人理解反了，以为 RIM 坏了机组就裸奔，其实监测器该跳还跳，只是没人能远程看数据和改组态。
坦白讲，这卡最坑的是“Slot 1 迷信”和”TMR 版混淆”。3500 机架 Slot 1 紧邻电源是铁律，插 Slot 2 机架不认；但有人把 3500/22M TDI（带以太网的继任者）当 3500/20 备件买，插上去通讯协议不对、System 1 扫不到。125768-01 是标准 RIM，TMR 机组要的是 3500/20 TMR 版（部件号不同），拿标准版替 TMR 机架会丢通道比较功能。我在燃机站见过备件库发 125768-01 去替 TMR 机架的 RIM，运行半年没出事，但 TMR 比较告警一直灰着，审计时被 API 670 审查挑出来——不是坏了，是功能缺位。
应用场景与行业案例
RIM 失效表现：System 1 轮询超时、RS-422 链路 TDXnet 节点掉线、前面板 CONFIG OK 闪（组态和模块内缓存不一致）、PROGRAM 钥匙锁忘了切回 RUN 导致 DCS 读数冻结。最隐蔽的是”监测器正常保护、但历史趋势断流”——操作工看画面以为机组稳，其实 RIM 死了两周，预测性维护数据全缺。
- 火电汽机 TSI 机柜：3500/42M 采轴振、3500/20 RIM 走 RS-422 进 DCS 历史库，System 1 每周拉趋势做频谱，RIM 是必经之路。
- 石化压缩机状态监测：TDXnet 处理器挂多机架 RIM，集中进 AMS 或 System 1，RIM 死一块该机架数据黑屏但压缩机保护不停。
- 海上平台火气+TSI 共用柜：RIM 的 RS-232 接本地调试笔记本，平台离线时工程师就靠它改阈值，没它得停机拔卡。
- 老 3500 机架升 3500/22M 过渡：原 125768-01 留作冷备，新装 22M 带以太网，组态迁移时双 RIM 并存验证，确认无碍再拆旧。
- 水电发电机工况监测：多机架级联，RIM 地址拨码冲突会导致 TDXnet 里两台机数据串帧，拨码前必须画地址表。
真实案例：2024 年沿江某 300MW 机组，System 1 里 #1 瓦轴振趋势连续 3 天断点，但 DCS 画面上轴振值还在动（走另一路硬接线 4-20mA）。仪表查 3500/42M 健康、查 TDXnet 电源正常，最后发现是 Slot 1 的 3500/20 125768-01 前面板 TX/RX 灯灭、OK 灯暗绿。拆下量背板 24V 有电，模块内部 5V 逻辑电源纹波 180mVpp（正常 <50mVpp），RS-422 驱动 IC 老化。库存调一颗拆机 125768-01，上测试台连 TDXnet 模拟器跑 System 1 轮询 30 分钟无掉包，带电（PROGRAM 钥匙锁先置位、确认不中断监测器）拔旧插新，System 1 趋势恢复。汽机主任原话：”保护没丢、画面没黑，但预测性维护瞎了三天天——RIM 这种’非关键路径’件，坏了比关键件还阴，因为它不报警。”
