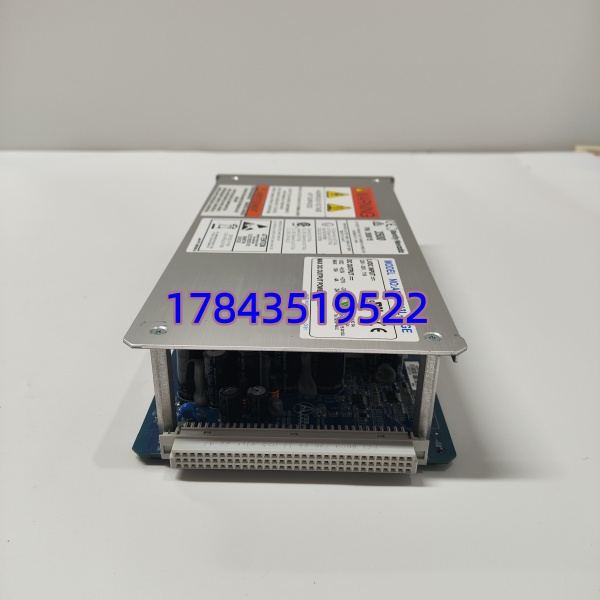

产品详情
· 型号：3500/15 114M5330-01（Low Voltage DC Power Supply）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series Machinery Protection System

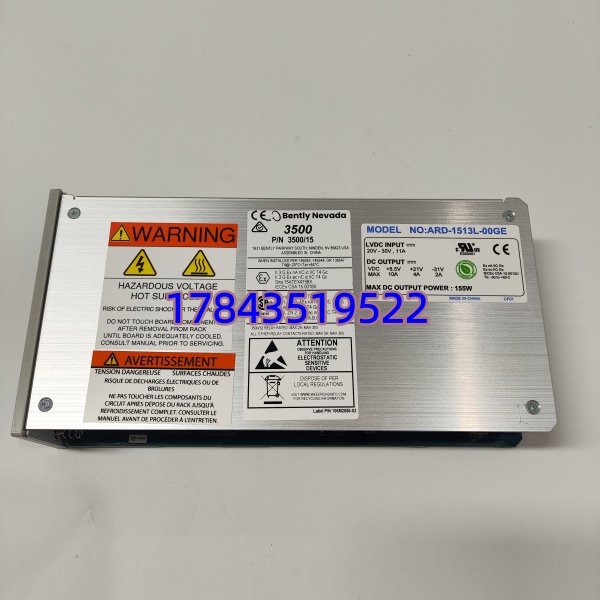

规格参数
- 模块类型：3500/15 Power Supply Module — Low Voltage DC Variant
- 部件号（Part Number）：114M5330-01
- 输入电压：20–30 VDC（标称 24 VDC），需配合对应低压直流 PIM（Power Input Module）
- 输出能力：为 3500 机架背板提供稳压逻辑电源（+5V/+12V/-12V 内部），满配机架最大吸合电流 ≤ 11A（依槽位负载）
- 安装位置：3500 机架最左侧专用半高电源槽位（Slot 1 下/上），不可插 I/O 槽
- 冗余支持：支持双电源 1+1 冗余（下槽为主、上槽为备），主电源故障备用自动无缝接管

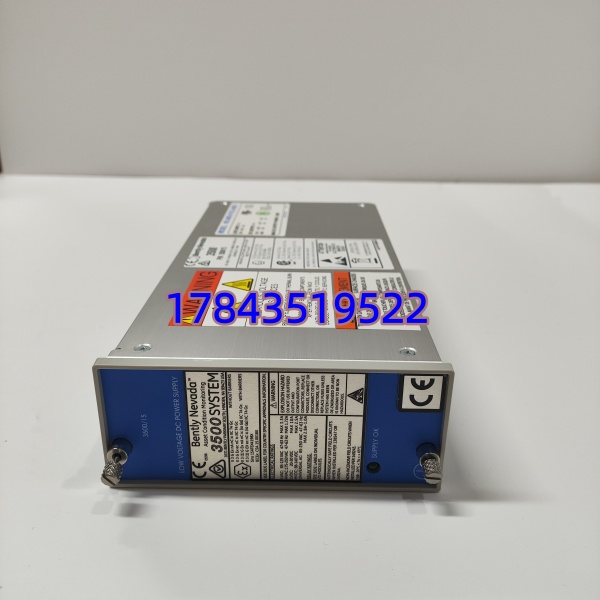

- 状态指示：前面板 “Supply OK” LED（绿—正常，灭/红—故障或超出范围）
- 保护功能：输出过压、过流、短路保护；PIM 侧熔断器保护
- 热插拔：机架已装双电源时支持在线插拔单模块；单电源运行时禁止热拔
- 配套 PIM：低压直流需用对应低压 DC PIM（注意 Legacy PIM 与新版 Universal PIM 互不兼容，需核对）
- 工作环境：-30℃～+65℃｜储存 -40℃～+85℃｜湿度 95% 非凝露
- 物理尺寸：约 120.7(H)×50.8(W)×251.5(D) mm（半高模块）｜重量 ≈ 1.39 kg
- 认证标准：CE、cULus、ATEX/IECEx Zone 2（依具体认证版本），符合 API 670 机械保护系统要求
产品介绍
114M5330-01 是 Bently Nevada 3500 系列里的低压直流（20–30VDC）电源模块，专门给 3500 监测机架供电。3500/15 分三个变种——通用交流（85–264VAC）、高压直流（88–140VDC）、低压直流（就是这款 114M5330-01），三者不可混用，PIM（电源输入模块）也必须匹配对应版本，老 Legacy PIM 和新 Universal PIM 也不互通，这是现场最容易踩的坑。
坦白讲这东西没啥”功能”可吹——它就是 3500 系统的心脏。汽轮机/压缩机的振动、轴位移、键相模块全靠它喂电，电源挂了整架 3500 掉线，API 670关键机组一般要求双电源冗余配置。有一点要注意：换新件前一定核对旧机架装的 PIM 类型，低压 DC PIM 只能配 114M5330-01，插 AC 或 HVDC 版本会直接不认或烧毁。
应用场景与行业案例
我在现场碰到最糟的情况是化工厂汽机 3500 单电源运行，某天模块风扇堵转过热保护关机——整架振动保护失电，ESD 触发大停机。RET670 保护的是电气，3500/15 保护的是机械监测的”命根子”。低压 DC 版特别适合已有 24VDC UPS/蓄电池组的装置，断电时电池能撑过切换窗口。
典型场景：
- 电厂/自备电厂汽轮机监测：3500 机架配双 114M5330-01，由厂用 24VDC 蓄电池柜供电，确保市电闪断不停机监测。
- 海上平台/海洋工程：24VDC 船舶电源标准，低压直流版直接接入平台直流配电，省隔离变压器。
- 石化压缩机机组：API 670要求三重保护（振动+轴位移+键相），3500 机架满配 14 槽，此电源满足满载需求。
- 改造项目替换老旧电磁振动表：原有 24VDC 仪表屏电源预留，直接沿用给 3500 供电。
真实案例：西北某 300MW 自备电厂 #1 机 3500 机架原配单路 AC 电源，雷雨季一次 PT 柜切换致电压暂降触发机架复位，振动保护短时消失引发工艺跳车。后来技改加装第二块 114M5330-01（现场已有 24VDC UPS 母线），配合低压 DC PIM 做冗余。换件时机架靠原 AC 电源维持运行，插上新模块确认 Supply OK 绿灯亮即完成——全程未停监测。老师傅说以后再也不用担心雷雨天跳机了。
常见问题解答 (FAQ)
Q1：114M5330-01 支持热插拔吗？能带电更换吗？
A：机架装了两块电源（冗余模式）时可以带电拔出或插入其中一块，不影响机架运行。但单电源运行时绝对禁止热拔——会直接断整个 3500 机架供电造成监测保护全失。换件建议安排在机组低负荷窗口或确认冗余在线后再操作。
Q2：我机架上现在装的是 3500/15 交流电源，能直接换成 114M5330-01 吗？
A：不能简单替换。必须同时更换对应的 PIM（Power Input Module）。114M5330-01 低压直流版需配低压 DC PIM，AC 版配 AC PIM，HVDC 版配 HVDC PIM，三者互不兼容。Legacy 老 PIM 和新 Universal PIM 也不混用，拆开机架左侧盖板核对 PIM 丝印再订料。
Q3：114M5330-01 停产了吗？有直接替代吗？
A：原厂新订单目前主推 3500/15 新版（如 106M1079-01 交流、114M5335-01 低压 DC 等后续 Part No.），功能向下兼容。只要 PIM 匹配且同为 Low Voltage DC 类型，新 Part No. 可直接代用。旧 114M5330-01 现多为二手/库存/原厂翻新品。采购时让卖家标注匹配的 PIM 版本号。
Q4：如何判断电源模块坏了还是 PIM 或背板问题？
A：先看前面板 “Supply OK” LED——灭灯说明模块未输出。把疑似坏模块换到同机架另一已知好的电源槽位试（注意 PIM 也要对应），若 OK 灯仍不亮基本是模块故障；若换槽后好的那块也灭灯，查 PIM 熔断丝或直流输入接线。我一般带一块已知好件交叉验证，10 分钟能定位。
