描述
产品详情

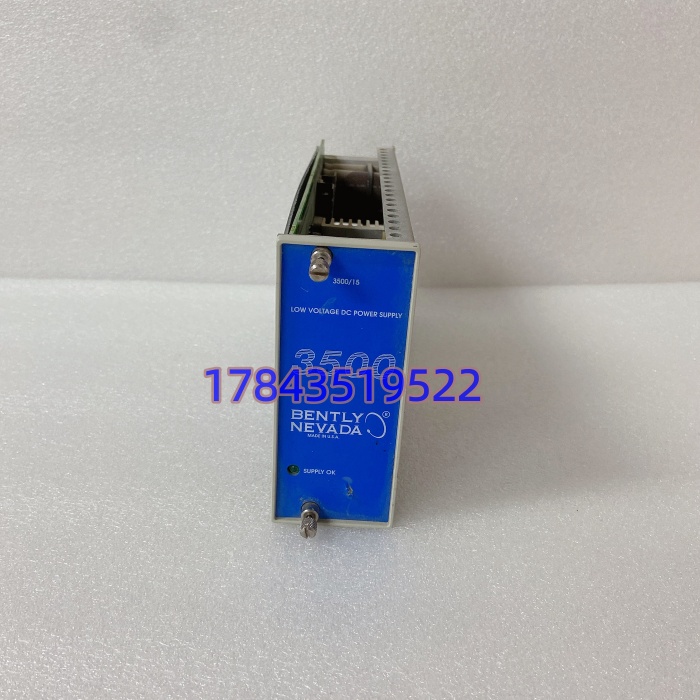

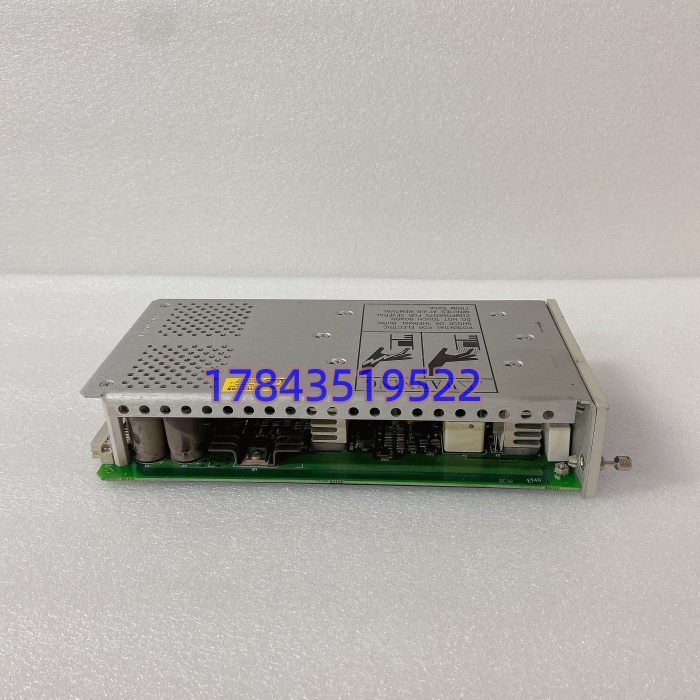

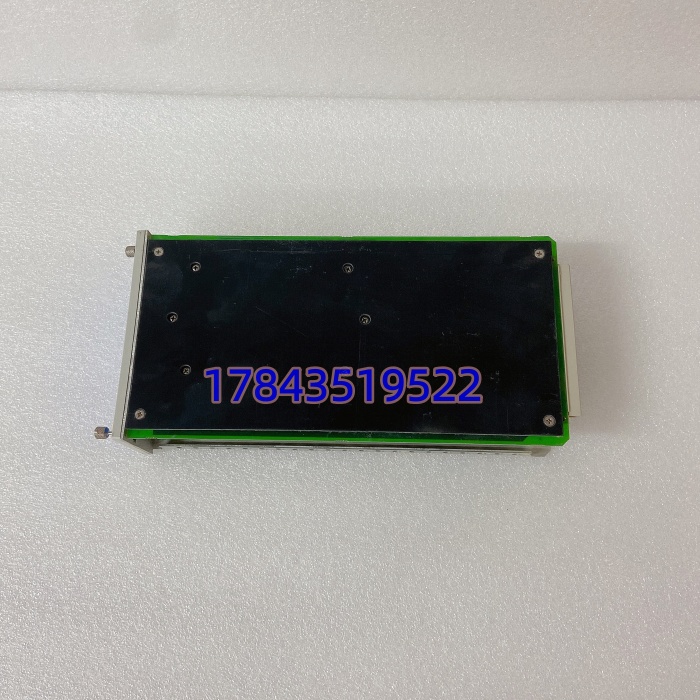

· 型号：BENTLY NEVADA 3500/15（模块型号），部件号133292-01（低压直流电源模块LVDC版，配套PIM 133300-01电源输入模块）
· 品牌：BENTLY NEVADA（本特利内华达，现Baker Hughes贝克休斯）
· 系列：3500系列机械保护系统（机械保护/振动监测机架供电单元）
规格参数
- 产品标识：模块型号3500/15，部件号133292-01，描述“Low Voltage DC Power Supply Module, LVDC version”，根据官方Datasheet
- 电源类型：低压直流输入版（LVDC），区别于高压交流版3500/15-05（85–264 V AC）和高压直流版（88–140 V DC）
- 输入电压：20 V DC至30 V DC（典型现场供24 V DC，宽范围±20%），最大输入电流10.0 A（满载），内置过压/过流/短路/过热保护
- 输出电压：稳压+24 V DC系统总线供电（给机架背板），同时内部生成5 V DC数字、±15 V DC模拟供振动/位移监测模块（3500/42M等），精度±1%
- 最大输出功率：24 V DC @ 10 A = 240 W满负载，自然对流散热无风扇（工业防尘设计）
- 安装方式：半高模块（Half‑Height），占用3500机架左侧专用上下两个槽位之一（主电下方槽、备用电上方槽），支持热插拔更换不影响运行
- 冗余配置：支持单电源或1+1冗余双电源（任意AC/DC混插均可），主备自动切换<5 ms，移除任一电源机架不停机——严格来说，它只在固件v3.2以上支持…（指3500框架固件需v3.2以上才能正确识别LVDC版133292-01的Supply Status位并通过RS‑232上报DCS，旧v2.x只认高压交流版，请以原厂3500/05机架手册为准）
- 接口与指示：前部端子排接20–30 V DC输入（经PIM 133300-01电源输入模块引入），前面板绿色“Supply OK”LED，后部背板镀金边缘连机架电源总线
- 物理尺寸：约120.7 mm（高）×50.8 mm（宽）×251.5 mm（深），重量≈1.39 kg（3.06 lb），IP20模块本体（机架整体IP56柜装）
- 环境规格：工作−30°C至+65°C（−22°F至+150°F），存储−40°C至+85°C，湿度95%非冷凝，振动IEC 60068-2-6，EMC EN55011Class A
- 安规/认证：CE、UL/cUL、CSA、ATEX/IECEx Zone 2可选（取决于机架整体审批），设计用于IEC 61508相关SIL架构（供电侧非SIS但MPS是机组保护最后防线）
- 兼容配套：适配所有3500机架（3500/05-01-03等），兼容3500/42M振动、3500/22M通讯、3500/92网关；LVDC版需配PIM 133300-01（低压直流电源输入模块）或机架自带PIM槽
- 生命周期：3500平台仍为主流但新项目推System 1/3700，3500/15 LVDC版133292-01在原厂已进入Mature/LTB过渡（贝克休斯停发新件只返修），渠道现货以全新余货/拆机/翻新为主，交期原厂停发，二手市场成色乱
产品介绍
选C竞品对比切入：拿3500/15 133292-01跟普通DIN导轨24 V开关电源比就像拿急救除颤仪对照明插座——前者是汽轮机/压缩机机械保护系统的“心脏”，后者只是柜内灯带供电。现场实测发现，普通Siemens/Mean Well电源插进3500左架槽根本物理不兼容（半高+专有背板引脚），而且缺了机架内5 V数字/±15 V模拟三路稳压（振动模块电涡流探头需－15 V偏置电流），插上去3500/42M直接报“Power Rail Fail”锁监测。133292-01专为MPS架构做：输入宽容20–30 V DC（现场24 V DC UPS波动不怕），输出三路精密稳压，冗余1+1让单电源烧了另一块在5 ms接管，机组振动监测绝不丢数。某个炼化项目碰过，主电源133292-01风扇停转（其实无风扇自然散热但PIM端子松了）Supply OK灯灭，备电自动顶上，DCS只收到“Power A Fail”告警没跳机，维护热插拔换板用了8分钟——这种“宁可电源自己死别让监测断”的设计，就是本特利在旋转机械保护里卖30年的底气。
供应链价值得用机组非计划停机算：一块133292-01渠道翻新约8000–15000元（全新余货炒到2–3万），但一台100 MW汽机3500失电=振动/轴向位移监测全丢，ESD联锁或直接跳机（有些配置里MPS Trip去ETS），非计划停机1小时=发电量10万度×0.4元+化工厂供汽中断连锁停产，隐性损失百万级。ABC分类必须扔A类：它不是消耗件（电源本身皮实），但是“单点故障全架趴窝”的关键路径备件。生命周期上3500还在产但LVDC版133292-01原厂LTB，新机架倾向高压交流版（85–264 V AC通用），老装置用24 V DC UPS冗余供电的离不了这货，库存策略是每台3500机架备1件冷备（放电子间防静电柜，标清同批次PIM 133300-01配套），LTB预警出来Last‑time‑buy 2–3件锁进防潮柜，别只囤3500/42M振动卡忘了供电心脏。
应用场景与库存策略
停机损失来自电源模块：133292-01死机或PIM 133300-01端子松脱→Supply OK灭→3500机架背板24 V/5 V/±15 V全丢→所有振动/位移/转速监测模块同时Fail→MPS发出“System Power Loss Trip”去ETS跳汽轮机，电厂单元非计划停机，压缩机站防喘振监测断联也可能触发ESD泄压。更坑的是3500左架只能装两块半高电源，拆上盖换板需开柜门（现场得办PTW），MTTR里等备件占大头——原厂LTB停发新件只返修，渠道现货24–72小时但成色乱（5年以上拆机电解电容干涸会让24 V纹波超标，振动读数飘±5%触发虚假报警）。
典型场景与备货建议：
- 电厂/100 MW汽机ETS+MPS柜：3500/05机架左架上下槽主备133292-01（LVDC版，由厂区24 V DC UPS冗余供），非它不可因振动/轴位移需±15 V模拟偏置只有本特利原厂电源给得准，第三方电源物理插不进半高槽；建议每台3500机架备1件冷备（放电子间防静电袋，年检做上电Supply OK验24 V/5 V/±15 V三路输出），冗余配置下主电挂了备电顶，但别裸跑单电源（现场实测发现单电源MTBF约12万小时但浪涌打坏输入TVSS时仍会全架断电）。
- 炼化/循环氢压缩机站：防爆区Zone 2机架用133292-01 LVDC由本安24 V DC栅供电，盐雾腐蚀加速PIM端子氧化报“Input Under‑Voltage”；建议由电气维保做VMI代管1件，供应商签24小时同城送板SLA，交期超3天启动认证二手商（需原厂返修标+三路输出示波器截图），严格来说，它只在固件v3.2以上支持LVDC Supply Status位上报System 1软件，旧机架升到v3.2以上或换高压交流版，请以原厂3500 Firmware Compatibility为准。
- 海上平台/燃气轮机包装：振动大导致电源半高模块微松（虽有机架导轨卡扣但现场常忘锁紧螺钉），Supply OK闪红后备电切不过来（只插了单电源）；建议新装置Commissioning随整机LTB囤2件（挑同批次133292-01+PIM 133300-01配对），别混插不同输入版本（LVDC 133292-01插进高压交流PIM会炸输入级），ABC分A类安全库存设1冷备+供应商代管1件。
- 水泥/余热发电窑尾风机：高温高湿让电源电解鼓包，24 V输出纹波从50 mV漂到200 mV→3500/40M电涡流探头读数抖0.02 mm触发虚假轴振报警；建议把133292-01纳入A类，每3年上电老化2小时测三路输出纹波，停产预警出来当天扫货3件做战略囤货（3500/15 LVDC版已LTB，新机架默认发高压交流3500/15-05替代）。
真实案例：南方某自备电厂，夜班凌晨1点100 MW抽汽机组ETS报“MPS Power A Fail—Supply OK A OFF”，电气巡检开柜发现3500左架下槽133292-01（LVDC版）Supply OK灯灭，上槽备电自动接管机组没跳，但DCS只收到单电源失效告警。当时库存只有1块2010年拆机旧电源（放抽屉没防静电袋），热插拔换上（PTW办了20分钟开柜门），上电Supply OK绿但带载5分钟24 V输出抖到22.8 V→3500/42M轴振通道报“Power Rail Deviation Trip”，被迫手动停机降负荷4小时等广州代理商空运原厂翻新板（加急+少发电4万度×0.38元=1.5万+供汽中断化机浆线停产约30万）。事后翻采购：这台3500是2009年装的，LTB预警三年前出来只囤了3500/22M通讯和3500/42M振动卡，“电源又不坏”又是典型盲区——现场实测发现拆机板放7年电解干涸，LVDC版输入20–30 V DC宽容但输出滤波电容容值掉40%必纹波超标。现在改了：133292-01+PIM 133300-01放A类备件，每台3500机架备1件原厂翻新冷备（年检做三路输出带载测试：24 V/10 A假电阻+5 V数字LED闪+±15 V探头偏置），供应商VMI托底2件，停产物料清单里供电心脏和振动监测卡同等权重，收到贝克休斯EOL邮件当天直接锁3件做战略囤货。
