描述
产品详情

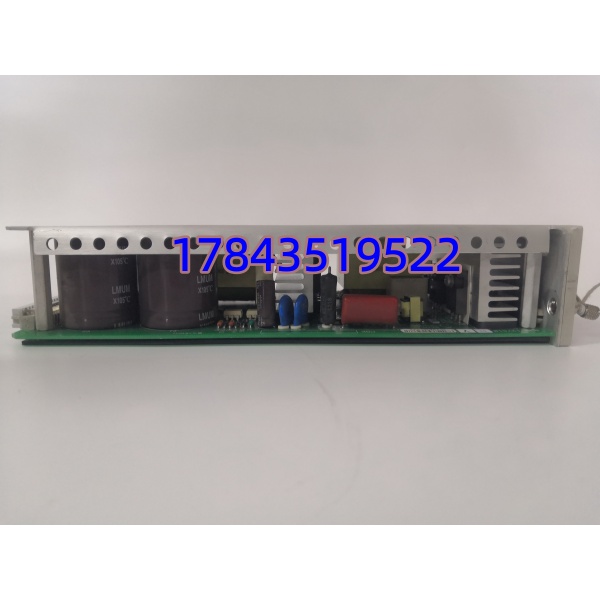

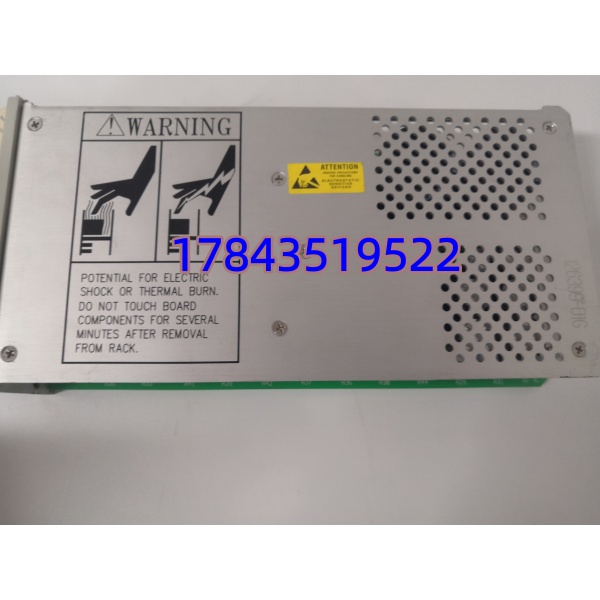

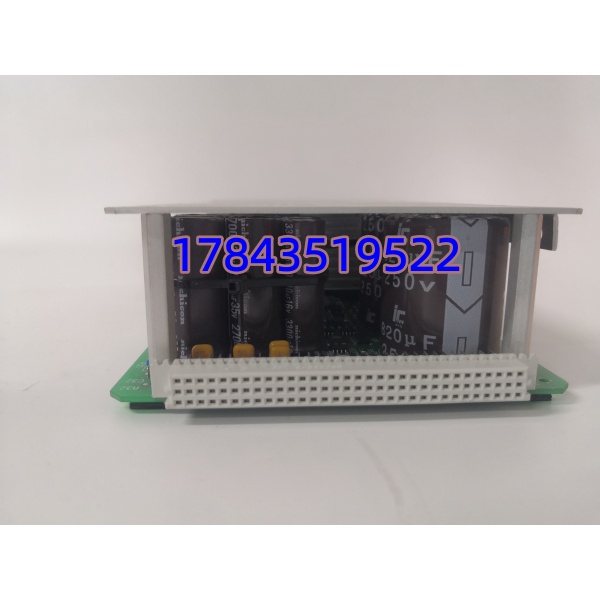

· 型号：3500/15（部件号 127610-01）
· 品牌：Bently Nevada（现为Baker Hughes旗下）
· 系列：3500系列机械保护系统
规格参数
- 产品型号：3500/15
- 部件号：127610-01
- 制造商：Bently Nevada（Baker Hughes）
- 产品类别：交流电源供应模块（AC Power Supply Module）
- 所属系统：Bently Nevada 3500系列机械保护系统
- 输入电压：85-264V AC rms（通用交流，高压版本）
- 输入频率：47-63 Hz
- 输入峰值电压：120-373V AC
- 输出电压：转换为3500机架内部直流电源（具体电压值以原厂手册为准）
- 输出功率：可支持满配置机架（所有插槽满载）
- 安装方式：半高模块（Half-Height），安装在3500机架左侧两个专用电源槽位
- 冗余配置：支持双电源N+1冗余，下方槽位为主电源，上方槽位为备用电源
- 热插拔支持：是（双电源配置下，单电源更换不影响机架运行）
- 工作温度：-30°C 至 +65°C（-22°F 至 +150°F）
- 存储温度：-40°C 至 +85°C（-40°F 至 +185°F）
- 湿度范围：95%相对湿度，非冷凝
- 防护等级：IP20（机架内安装）
- 外形尺寸：120.7 mm（高）× 50.8 mm（宽）× 251.5 mm（深）
- 重量：1.39 kg（3.06 lb）
产品介绍
（策略A：场景痛点切入）
凌晨2点，汽轮机TSI系统突然黑屏，所有振动、位移、转速信号全部丢失，ETS紧急跳闸系统因收不到转速信号而拒动——这不是传感器故障，是电源模块挂了。3500/15 127610-01是3500机架的”心脏”，它不直接测振动、不报警，但它要是”咳嗽”一下，后面所有负责”看病”的监测模块（3500/42M振动、3500/45位置、3500/50转速）全得”断电休克”。我在现场碰过太多次这种场景：操作员盯着黑屏的TSI画面，以为是通信故障，折腾了半小时才发现是电源模块的Supply OK灯熄了，整个机架已经失电。
严格来说，127610-01是高压交流电源输入模块（High Voltage AC PIM），对应通用AC输入范围85-264V。3500/15的半高设计让它只占机架左侧两个槽位，但一个就能带满载机架。更关键的是N+1冗余——插两块，主备自动切换，拔一块另一块继续供电，机架里的监测模块眼都不眨一下。Baker Hughes已经用106M1079-01替代了127610-01，新模块是通用型，覆盖更宽的输入范围。但老厂里的3500机架如果还在跑，127610-01的备件库存就是生死线。
应用场景与库存策略
痛点切入
电厂汽轮机的TSI系统从1998年运行到现在，3500机架里插满了振动、位移、键相模块，但电源模块只有1块127610-01——当初建厂时为了省成本，没配冗余。某天凌晨，电源模块的电解电容老化击穿，整个机架失电，所有保护信号丢失，ETS收不到转速信号，汽轮机超速保护失效。运行人员被迫手动打闸，损失200万度电。更致命的是，127610-01已经停产，原厂推荐106M1079-01替代，但新模块的PIM接口与旧机架不兼容，需要连机架一起换。这种”省小钱、花大钱”的教训，在TSI系统上太常见了。
典型场景与备货建议
- 电厂汽轮机TSI系统：3500机架监测汽轮机轴振动、轴位移、胀差、转速，127610-01为整个机架供电。非它不可的原因是TSI系统是汽轮机的最后一道防线，电源失效意味着所有保护失效。建议每台机组的3500机架配置2块127610-01（或1块127610-01+1块106M1079-01混合冗余，需确认兼容性），实现N+1冗余。如果已停产，建议立即锁定库存或升级到106M1079-01。库存策略：每台机组备1-2块（冷备件），存放在恒温库房（15-25°C），因为电源模块的电解电容在高温下老化加速。
- 石化压缩机监测系统：离心压缩机的轴振动、轴位移、温度由3500系统监测，127610-01为机架供电。非它不可的原因是压缩机是装置的心脏，非计划停机损失以百万计。建议每套压缩机监测系统备1块，与振动模块（3500/42M）备件统一存放。库存策略：如果机架已配置双电源，备1块即可；如果是单电源，强烈建议补配一块实现冗余，或至少备2块。
- 燃气轮机控制系统：燃气轮机的轴承温度、振动、转速由3500系统监测，127610-01提供稳定电源。非它不可的原因是燃机转速高（上万rpm），保护系统响应时间<50ms，电源波动可能导致采样失真。建议每台燃机备1-2块，与燃机的其他Woodward/Triconex备件分开管理（3500是Bently的系统，与Woodward的调速系统不同品牌）。
- 风电齿轮箱监测：风力发电机组的主轴、齿轮箱轴承振动由3500系统监测，127610-01为机架供电。非它不可的原因是风电场分散在偏远地区，维修响应时间长，电源模块的可靠性直接影响故障预警能力。建议每10台风机备1块，由风电场运维中心统一库存。库存策略：风电场环境温差大（-30°C至+50°C），127610-01的宽温设计刚好覆盖，但长期低温会加速电容老化，建议每3年做一次上电自检。
- 冶金轧机传动监测：热连轧生产线的主传动电机轴承振动、齿轮箱温度由3500系统监测，127610-01为机架供电。非它不可的原因是轧机冲击负荷大，轴承故障发展快，监测系统不能断电。建议每条轧线备1块，存放在车间备件库（注意防潮、防粉尘）。
真实案例
2022年冬天，我在华北某电厂处理3500机架失电故障。他们的2#机组（300MW）从2005年投运，TSI系统配置了一个3500机架，插了8块监测模块（4块3500/42M振动、2块3500/45位移、1块3500/50转速、1块3500/32继电器），电源模块只有1块127610-01。
某天凌晨，运行人员发现DCS画面上所有TSI信号变灰——轴振动、轴位移、转速全部丢失。ETS系统因收不到转速信号，无法判断汽轮机是否超速，被迫手动打闸停机。赶到现场，打开TSI机柜，127610-01的Supply OK灯熄灭，用万用表测量输入电压220V AC正常，但输出端无直流电压。进一步拆解发现，模块内部的电解电容（用于AC-DC转换的滤波电容）因长期高温（机柜内常年45°C以上）老化，容量衰减到标称值的20%，纹波电压过大导致后续DC-DC转换器保护关机。
更麻烦的是，电厂备件库里没有127610-01的备件。联系Baker Hughes（Bently Nevada已被收购），被告知127610-01已停产，替代型号是106M1079-01通用AC电源模块。但106M1079-01的电源输入模块（PIM）接口与旧机架不完全兼容，需要更换机架左侧的PIM底座。最后紧急从同城另一家电厂借了一块127610-01（对方是双电源配置，拆了一块备用），2小时后恢复供电。
电厂热控主管后来跟我说：”127610-01这模块看着就是个电源，但一坏就是整台机组的神经系统瘫痪。我们原来为了省5000块钱没配冗余，结果一次停机损失200万度电，够买400块电源模块。这次事件后，我们立即把1#机组也升级成双电源，而且库里锁了2块127610-01（从渠道高价买的库存）。有一点要注意：电源模块的电容寿命跟温度直接相关，机柜温度每降10°C，寿命翻倍。我们后来给TSI机柜加了独立空调，夏天控制在30°C以内。”
