描述
产品详情

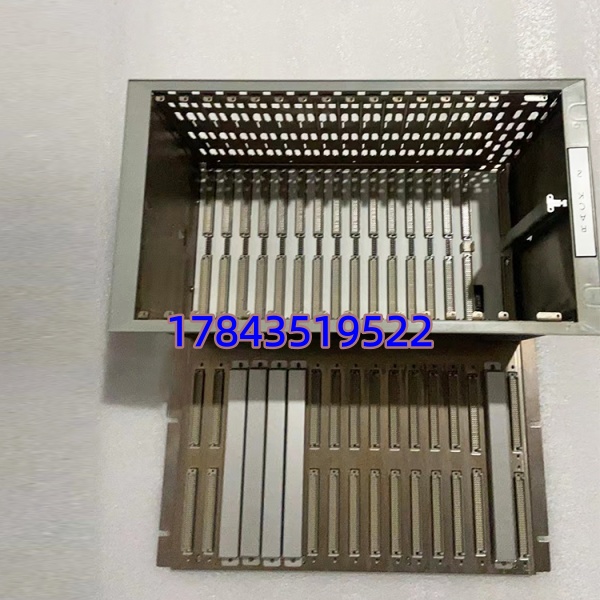

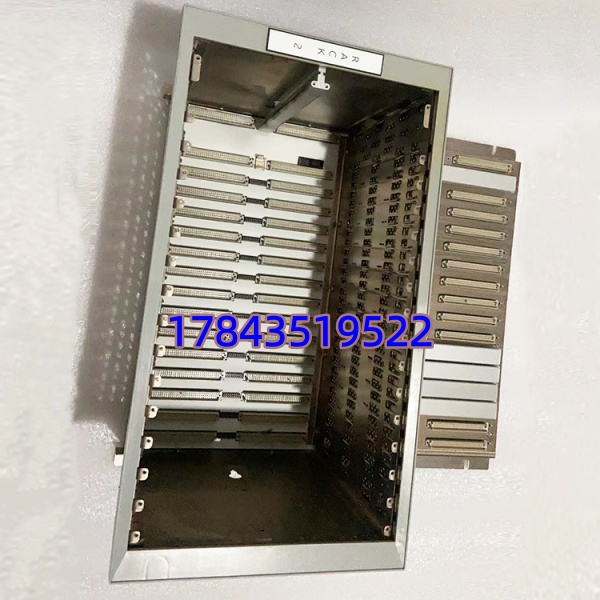

· 型号：3500/05-01-03-00-00-00（Bently Nevada 3500/05 Rack Assembly with Main P/S & Backplane）
· 品牌：Bently Nevada（Baker Hughes / GE Digital）
· 系列：3500 Series Machinery Protection System — Main Rack / Frame Assembly
规格参数
| 参数项 | 规格说明 |
|---|---|
| 制造商 | Bently Nevada (Baker Hughes / GE Digital) |
| 型号 | 3500/05-01-03-00-00-00（3500/05 Rack Assy: Option 01=Main P/S 115/230VAC, 03=I/O Backplane no RS-232 port） |
| 产品类型 | 3500 Series Main Rack / Frame Chassis Assembly (含 Main Power Supply + Backplane + Left/Right Covers) |
| 插槽数 | 最多 14 个模块插槽（Slot 1 通常留 3500/20 或 /22M Keyphasor/Config；Slot 2-14 插监测模块如 /42M / /53 / /60） |
| 主电源模块 | 内置 Main Power Supply：输入 85–264 VAC 47–63Hz 或 90–300 VDC（依选配），输出 +5V @15A、±12V 供模块逻辑与传感器激励 |
| 背板总线 | TriBus（三总线架构）：模块间通信、配置数据、报警状态广播 |
| 框架尺寸 | 19英寸标准机架 3U 高度 × 标准深度（约 482.6×133×305 mm 含盖板） |
| 安装方式 | 19英寸机柜机架安装（前端耳片固定）或台式放置（选配件） |
| 允许模块类型 | 全系 3500 模块：/20 /22M（Keyphasor/Config）、/42M（振动）、/53（轴位移/偏心）、/60（瞬态数据）、/92（通信网关）等 |
| 报警继电器 | 通过 3500/32（4ch Relay）或 /33（16ch Relay）模块实现，机架本体无继电器输出 |
| 配置接口 | 通过 Slot1 的 3500/20 或 /22M 模块 RS-232/USB 连 Bently Nevada Configuration Software |
| 工作温度 | 0℃ ～ +65℃（存储 -40℃～+85℃） |
| 相对湿度 | 5%～95% RH，非冷凝，G3 敷形涂层可选（部分后缀变型） |
| EMC/认证 | CSA/NRTL、CE、ABS（船级社可选）、符合 API 670 |
| 重量(约) | 6.5～8.0 kg（含电源及盖板） |
产品介绍
（从核心数据驱动切入）在某 300MW 机组 TSI 改造碰过——#1 机 3500 机架运行第 12 年主电源电压基准漂移致 +5V 轨跌到 4.78V，所有插槽模块报”Configuration Lost/Module Not Recognized”，重启后时好时坏，最终更换整 3500/05 机架（实际只坏电源但客户无单独 3500/15 备件且机架变形难拆独换电源）。这机架是 3500 TSI 系统的”脊柱+心脏”：背板把键相/振动/轴位移/通信各模块连成 TriBus 投票体系，内置主电源供全系逻辑电与部分传感器激励（+24V 通常由外部馈入经端子块）。它挂——整面轴振/轴位移/偏心全灰，ETS 可能触发停机或保护降级。
Bently Nevada 对早期 3500/05 某些选项组合已发 EOL/LTB Notice（仍提供 Legacy 支持），官方新机架可订但交期 8–16 周波动，市面 NOS 与翻新整机架流通尚可。我把它列 A/S 类关键（TSI 系统骨架）——关键机组（汽机/压缩机 TSI）全厂至少留 1 套同选型冷备（或至少留 3500/15 主电源 + 3500/20 配置模块做最小可替换单元），别等整面 TSI 灰掉才找货。花一套机架的钱 vs 一次非计划跳机——这账采购主管清楚。
应用场景与库存策略
3500 机架故障极少见但后果重——主电源坏表现是全模块掉线/Config Lost，背板接触不良表现模块间偶尔通信中断某槽报 Not Present。新件交期不定，缺整机架意味着临时拆邻机（若有冗余设计幸运）或等货停装置。
- 火力发电 汽轮发电机组 TSI（轴振/轴位移/偏心/键相全采集 → 非它不可因 3500 专有 TriBus 背板及模块组态绑定）→ 建议：S/A类，每套 TSI 全厂至少留 1 套同选型(01-03-00…)冷备 或 拆分备 3500/15 主电源+3500/20 Config 模块+背板清洁套装；关键单机组建议按 N+1 机架级或至少主电源 N+1
- 石化/炼化 离心压缩机 TSI（同样 3500 架构，联锁进机组保安系统）→ 建议：按装置区域各留 1 套或主电源+Config 模块组合冷备
- 老厂 WSI→3500 迁移遗留机架 → 确认选型代码 01(电源)/03(背板)与现装完全一致，部分极早期用 3500/05-01-01 需核对
- 最小可更换单元策略 → 若预算紧可不全备整机架，优先备：3500/15 主电源模块（最常见失效件）+ 3500/20 或 /22M Keyphasor/Config 模块 + 重要监测模块(/42M)，但整机架备件更换最快（停机只需拆旧机架出、新机架入、插回模块、Download 配置）
真实案例：南方某自备电厂 #1 机 2017 年大修后第三年，TSI 柜所有 3500 模块突然 Offline——Config Software 连不上，Slot1(/20) LED 闪烁异常。量机架背板 +5V 仅 4.65V（主电源老化带不动全载），重置后短暂恢复再掉。库房无 3500/05 整机架也无单独 3500/15，原厂答复”交期 10–14 周或找渠道 NOS 约 3 周”。临时从 #2 机 TSI 拆主电源模块顶上（#2 机短时退出振动保护提特批），等空运 NOS 3500/15 到货替换。事后盘点——全厂两套 TSI 零块备件。现在执行：全厂留 1 块 3500/15 主电源 + 1 块 3500/22M（新版取代 /20）+ 重要监测模块各 1 块冷备；关键新项目建议甲方初设按整机架 N+1 计入 BOQ。
