产品详情

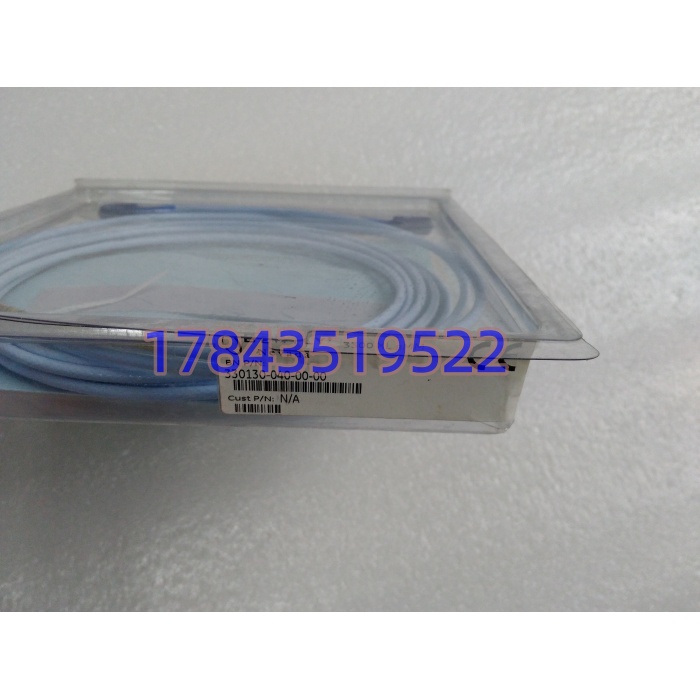

· 型号：330130-040-00-00
· 品牌：Bently Nevada
· 系列：3300 XL（8 mm 与 11 mm 探头通用）
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 3300 XL 电涡流探头 ↔ 前置器 之间的标准延长电缆 |
| 订货号结构 | 330130 – 040（4.0m） – 00（标准非铠装） – 00（无机构认证） |
| 电缆长度 | 4.0 m ±1%（040 代码） |
| 特性阻抗 | 75 Ω（必须与原厂探头/前置器匹配） |
| 电缆结构 | 三同轴（triaxial），FEP 绝缘，85% 编织屏蔽 |
| 单位电容 | 约 69.9 pF/m（典型） |
| 接头 | ClickLoc 镀金铜/铍铜，IP67 级旋接 |
| 护套温度 | 标准 FEP 型 -52~177℃；PFA 高温型可到 260℃ |
| 弯曲半径 | 最小 25.4 mm（1 倍缆径约 8 倍） |
| 额定电压 | 300 V AC/DC |
| 适配探头 | 330103（8mm）、330104（8mm 反向）、330105（11mm）等 3300 XL 系列 |
| 适配前置器 | 330180-50-00、330180-90-00 等 3300 XL Proximitor |
| 系统总长约束 | 探头自带缆长 + 本电缆长 = 5.0 m 或 9.0 m（API 670 校准前提） |
| 替代关系 | 330130-040-01-00 为同长铠装版；-00-CN 同物加中国标签 |
产品介绍
330130-040-00-00 不是电子卡件，是 Bently 3300 XL 轴系监测链里那段 4 米长的中间电缆。一头旋在探头尾端 ClickLoc，一头旋进前置器端子，系统靠它把电涡流传感器的 RF 激励与返回信号低损送回去。它不参与供电逻辑、不存参数，但阻抗和电容是标定值——前置器振荡电路按 75Ω/69.9pF·m 算灵敏度，换普通同轴电缆轴振读数会漂，API 670 验收过不了。
和 330180 系列比，330130 是标准 FEP 非铠装；330180 走 PFA 高温或加不锈钢铠装（01 代码）。和 330730（3300 非 XL 老系统）不通用，接头螺纹和缆径不同。坦白讲，这货现在采购全是老机组延寿，新上系统多直接选 3300 XL 5m 一体探头或 330180 铠装；买 040-00-00 的人，多半是原来 5m 系统里探头端留 1m、缺这根 4m 补齐。
应用场景与行业案例
我在现场遇到过最隐蔽的振动误报：汽机轴振趋势突然整体抬升 20μm，查探头没碰轴、前置器没问题，最后发现是检修时图省事用普通 75Ω 视频监控同轴替了 330130，电容不对，灵敏度系数整个偏移。换回原厂线，读数回位。
典型场景：
- 电厂汽轮发电机组：轴振/轴位移/键相三路 3300 XL 8mm 探头，机座到前置器端子箱距离 4m，必须用 330130-040 凑 5m 系统总长。
- 炼化增压机：压缩机缸体高温区探头尾缆耐温不够，延长线走机外常温区，330130 标准 FEP 够用，不必上 330180 铠装。
- 水泵厂试验台：批量校准架每工位探头 1m 自带缆+4m 延长，统一 5m 标定曲线，换探头不需重校前置器。
- 船舶主机：机舱潮湿盐雾，ClickLoc 接头密封圈完好是关键，普通接头半年氧化接触电阻上来就跳偶发报警。
- 老装置改造：原 3300 非 XL 系统升级 XL 探头，延长线必须同步换 330130，老 330730 三同轴外径和接头不兼容。
真实案例：江南某燃机电厂 #2 机组，大修回装后 2X 轴振通道数值比停机前高 15μm，DCS 里没逻辑问题。仪控班蹲了一夜，拆前置器箱发现上次消缺时库存没了，维保用一段 RG59 同轴加转接头顶上。量总长倒是 5m，但电容 53pF/m，前置器按 69.9 标定的灵敏度算出来偏小补偿——表现就是读数虚高。机柜备件袋里翻出一根未拆封 330130-040-00-00，换上电，半小时趋势回归。老师傅说：”轴系监测这三件套（探头/延长/前置器）就像一套砝码，混牌就是自己给自己埋误报。”
