描述
产品详情

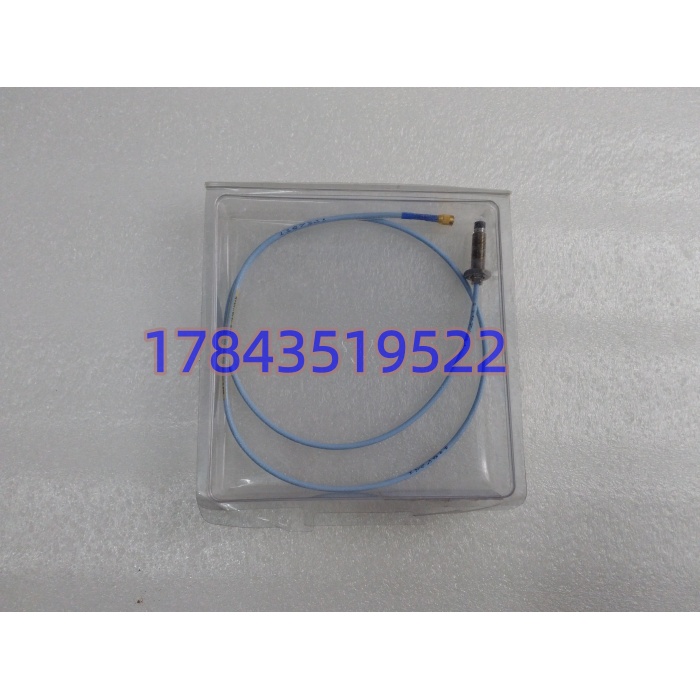

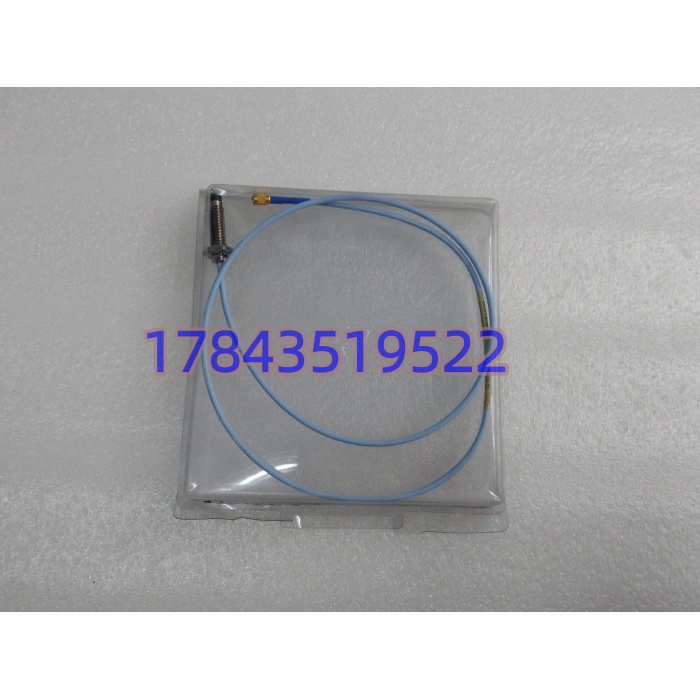

· 型号：330103-00-04-10-02-00
· 品牌：Bently Nevada
· 系列：3300 XL 8 mm
规格参数
| 参数项 | 规格值 |
|---|---|
| 探头直径 | 8 mm（线圈封装 PPS 尖端） |
| 螺纹 | M10×1 公制，非铠装（330103 含义） |
| 无螺纹长度 A | 00 = 0.0 mm |
| 壳体总长 B | 04 = 40 mm |
| 自带电缆长 C | 10 = 1.0 m（标准电缆） |
| 接头类型 D | 02 = 微型同轴 ClickLoc 接头，标准电缆 |
| 认证选项 E | 00 = 无特殊机构认证 |
| 线性范围 | 2.0 mm（推荐静态间隙 1.27 mm） |
| 灵敏度 ISF | 7.87 V/mm（200 mV/mil） |
| 输出（经前置器） | -2 ~ -18 V DC 对应 0~2mm |
| 频率响应 | 0 ~ 10 kHz（DC 耦合可测静态位移） |
| 探头端耐温 | -51 ~ +177℃（ETR 版电缆可到 260℃） |
| 壳体材质 | AISI 303/304 不锈钢 |
| 靶面校准 | 默认 AISI 4140 钢，换材质需重标 |
| 系统匹配 | 探头1m + 延伸330130-040 + 前置330180-50（5m 系统） |
| 标准符合 | API 670、CE、RoHS（以原厂手册为准） |
产品介绍
330103-00-04-10-02-00 就是汽机瓦振测点里拧在轴承座上、头顶着转轴表面那颗 8mm 探头。它本身不供电不出 4-20mA，靠前置器发 -24V 激励，轴面晃动改变电涡流→线圈阻抗变→前置器解出负电压，3500/42 拿这个电压算峰峰值。330103 这一支是 M10×1 公制螺纹，欧洲机组和国内仿欧设计用得多；330101 是美制 3/8-24 UNF，美系机组常见。04 壳体 40mm 属于短壳体，适合轴承盖开孔浅、轴径小的老机组。
和 330104（同 M10 但铠装）比，00-04-10-02-00 没不锈钢编织铠装层，电缆软、抗啃咬差，但穿过细导管方便；和 330105（反装探头）比，它是正装从外往里拧。实战里最怕三件事：探头电缆在导靴里磨破、ClickLoc 接头进油氧化、换探头不重做间隙电压导致 3500 报警“Probe Broken”。3300 XL 的卖点是探头/延伸/前置器全互换、不需单件台校，但前提是同系统长度（5m 或 9m）且同温度等级。
应用场景与行业案例
我半夜去电厂处理过“#2 瓦 X 向 3500/42 报 -2.0V 满偏”，拆下来看是 330103 探头 CableLoc 根部被轴承盖毛刺割破一点，蒸汽渗进同轴电缆，阻抗漂移。
- 火电汽机：#1~#8 瓦 X/Y 双向轴振，每台机组 16~32 颗 330103/330101，非它不可，因为 3500 硬件组态里 Probe Type 锁 3300 XL 8mm，换 11mm 探头要改模块量程和间隙电压。
- 燃气轮机拖压缩机：高速轴 6000rpm 以上，3300 XL 8mm 频响 10kHz 够用，探头端 177℃ 扛得住排气侧辐射热。
- 水泵/风机：无人值守泵房，M10 螺纹拧在铸铁座上，1m 带线直接进接线盒转 330130 延伸，省中间接头。
- 海上平台：选 02 标准电缆够用，若原油可能顺电缆芯渗，得换 12（FluidLoc）版，这点选型容易漏。
前年沿江某 135MW 机组，大修回装后冲转到 2500r/min 轴振突跳 80μm 保护跳机。背景是检修班换了颗库存 330103-00-04-10-02-CN（带 CN 后缀）替原装 00 结尾件，没量间隙电压。危机是电网给的并网窗口 4 小时。后来拿塞尺按 1.27mm 重调间隙，万用表量前置器输出 -9.6V（对应 1.27mm 附近），再冲转正常。说实话 330103 这种件看似插头一插就行，但同型号 CN 和非 CN 在校准证书和接头密封圈上略有差异，间隙电压不复核，冲转一次就是跳机一次。
