描述
产品详情

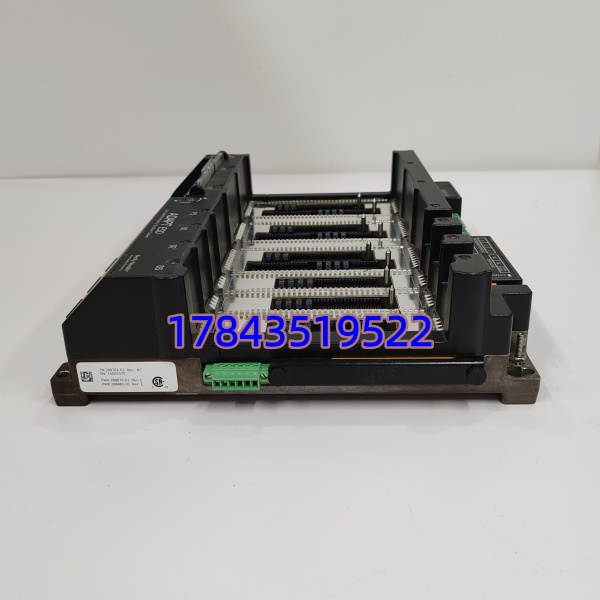

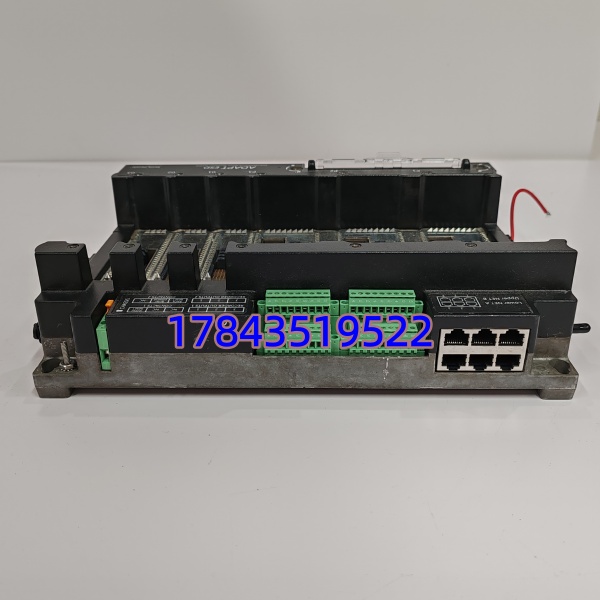

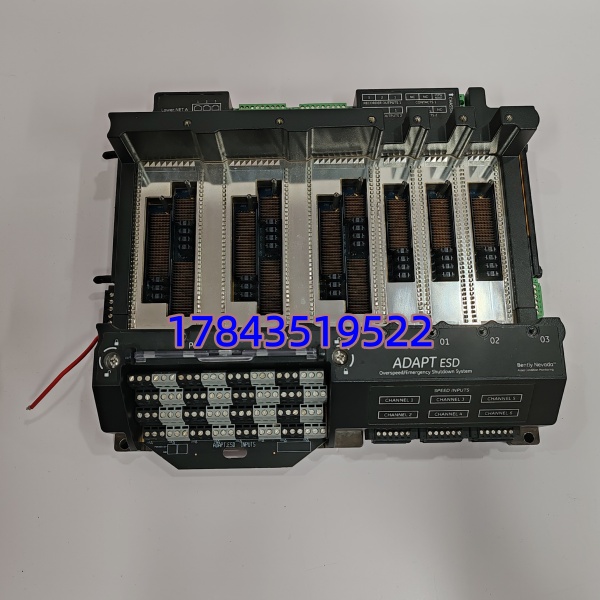

· 型号：289761-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3701/55 ADAPT ESD System
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商部件号 | 289761-01 |
| 产品类型 | ESD I/O Terminal Base Assembly（终端底座组件） |
| 适用系统 | Bently Nevada 3701/55 ADAPT ESD System |
| 架构支持 | Triple Modular Redundant (TMR)，三CPU模块并行接入 |
| 转速输入通道 | 最多6通道，支持电涡流探头/磁阻式转速传感器 |
| 最高输入频率 | 20 kHz（每转1个脉冲时） |
| 最高可测转速 | 120,000 RPM（每转1个事件） |
| 数字量输入(DI) | 最多32点，其中12点可配置为4–20 mA模拟量输入 |
| 跳闸继电器输出 | 最多12个独立SPDT继电器 |
| 系统响应时间 | <10 ms（3701/55 CPU+本底座整体） |
| 安全完整性等级 | 符合 IEC 61508 SIL 2 / SIL 3 要求 |
| 通信接口 | 10/100 Mbps Ethernet（TCP/IP，与ADAPT CPU通信） |
| 工作温度范围 | -40℃ ～ +70℃（系统整体认证范围） |
| 安装方式 | 19″机架或机柜内导轨/螺柱安装 |
| 典型重量 | ≈ 3.0 kg |
产品介绍
化工厂大修时发现不少老机组还在用拼凑的继电器超速保护回路，误动率和拒动率都难控。289761-01是Bently Nevada专门为3701/55 ADAPT ESD系统设计的现场信号终端底座，把超速探头、停机按钮、4–20mA模拟量和跳闸继电器全部收敛到一个带屏蔽接地的底座上，现场接线比分散继电器盘整洁得多，也更容易通过SIL 2/3认证审查。
从商务角度看，这个底座最大的卖点是原生支持TMR架构——三块CPU模块各插一个底座并联投票，单模块故障不会引发误跳车，也不会丧失保护功能（2oo3逻辑）。在某炼油厂汽轮机组改造项目里，用它替换老式硬接线超速保护盘后，ESD系统年检的逻辑扫描时间和响应时间均稳定落在<10ms以内，比原继电器方案快出一个数量级。底座本身不带固件，采购时注意同步确认上层CPU模块的固件版本是否匹配你的组态软件（通常要求ADAPT Configurator v3.x以上，具体以原厂Release Note为准）。
替换与升级建议
✅ 直接替换
- 289761-01（同型号）——完全互换，插拔兼容3701/55 CPU模块，无需改组态，仅机械拆装工作量（约30分钟/台，含停送电标记）。
⚠️ 软件兼容（需改配置/核对）
- 早期3500系列框架或独立超速模块（如3500/50）→ 3701/55 + 289761-01：功能可升级至SIL 3 TMR，但需重新做IO分配、停机逻辑组态和联锁验证，非即插即用，工程量大（通常需重新做HAZOP和SIL验证），成本主要是工程实施与停机窗口。
- 3701/27或其他ADAPT旧版底座（若有）：物理接口可能不同，需核实针脚定义，不建议强行混插。
❌ 硬件不兼容
- 3300系列前置器/探头延伸电缆：289761-01仅接受探头经变送或隔离栅后的转速脉冲/模拟量，不直接接入3300 XL探头的高频同轴信号（这是常见误解，注意区分）。
- 第三方PLC本地IO底座：物理与协议均不通。
若你的库存只有拆机件，建议要求供应商提供绝缘测试记录和针脚无氧化照片——现场实测发现氧化底座会引起DI偶发抖动，排查极其费时。
常见问题解答 (FAQ)
这底座能单独工作吗，还是必须配CPU模块？
必须搭配3701/55 ADAPT ESD CPU模块使用，289761-01只负责现场接线端子和信号路由，不执行逻辑运算。下单时确认CPU模块也在清单里。
能不能直接用3500系统的转速卡代替这套ESD底座？
不行。3500是监测/保护系统，不具备SIL 3认证的TMR表决停车逻辑。若项目规范要求SIL 2/3 ESD功能，需按3701/55 + 289761-01配置，3500可做并列监视但不替代ESD。
现货交期和质保怎么算？
常规全新原装国内保税仓现货交期3–7个工作日（以商家实时库存为准），典型质保12个月。拆机翻新件价格低但有暗病风险，关键机组建议只走原装渠道并要求原厂COC证书。
底座支持多少个转速探头同时接入？
最多6个转速输入通道，可混用电涡流探头（经隔离栅转为脉冲）或磁阻式MPU。超过6路需增加第二套底座+CPU对。
安装时有什么容易踩的坑？
屏蔽层必须在机柜侧单点接地（接地电阻<1Ω），不要两端都接，否则易引入地环流干扰DI/AI。底座固定螺丝力矩参照安装手册，过紧会微变形影响CPU模块插拔顺滑度。
