描述

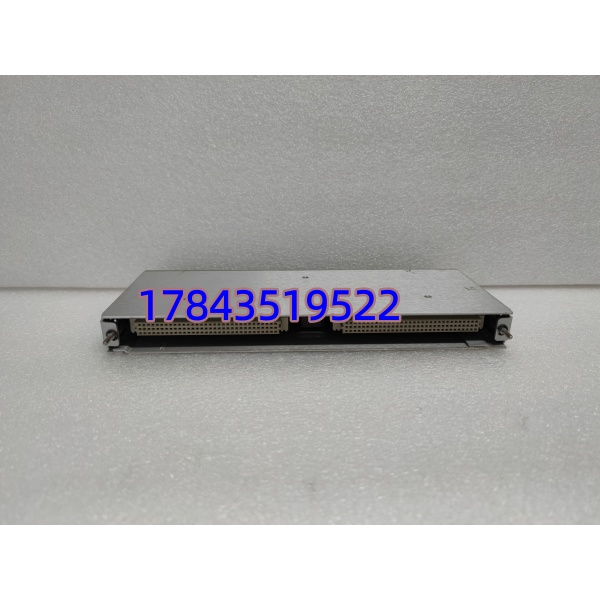

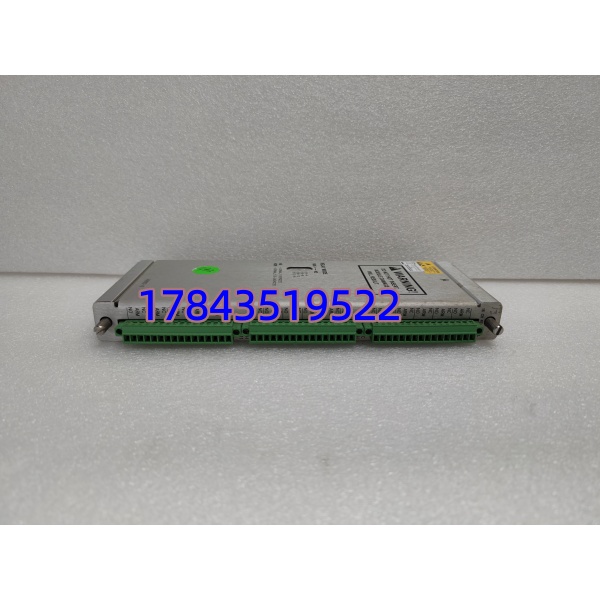

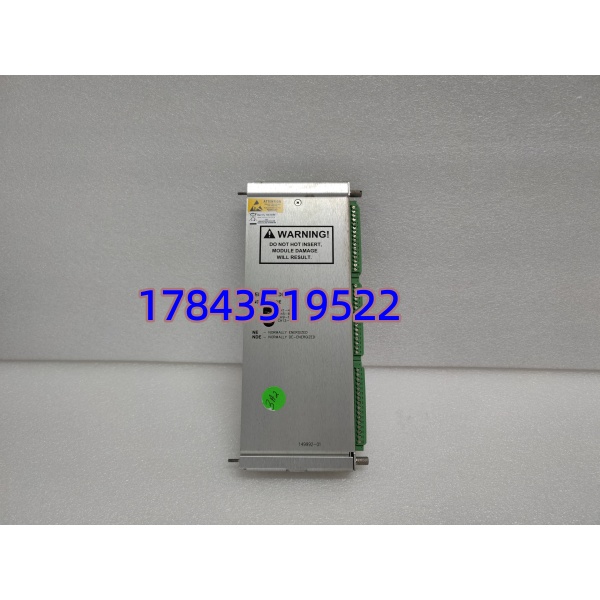

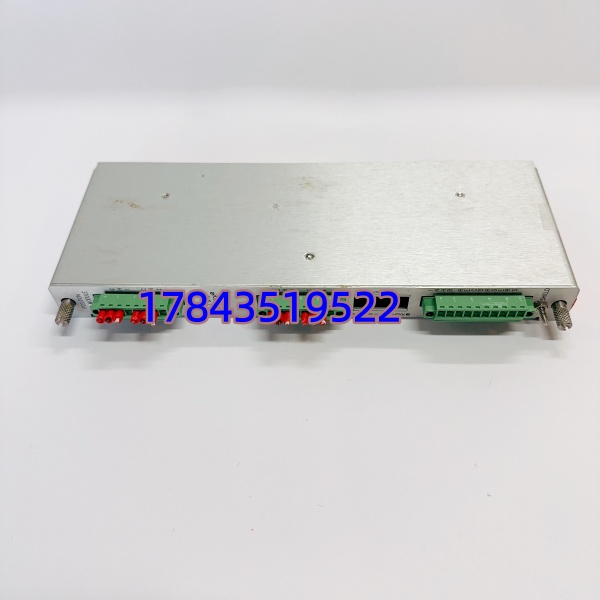

产品详情
· 型号：149992-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护系统 — 3500/33 十六通道继电器输出模块
规格参数
- 完整标识：Bently Nevada 149992-01 — 3500/33 16-Channel Relay Output Module
- 适用系统：Bently Nevada 3500 系列机架（配合 3500/42M、3500/45、3500/50 等监测卡及 3500/22M TDI）
- 模块占位：3500 机架 I/O 槽位，全高模块（Full-size slot）
- 继电器通道：16 路独立 SPDT（单刀双掷）密封电磁继电器，干接点输出
- 触点额定（阻性负载）：2 A @ 30 V DC 或 5 A @ 250 V AC（以 Bently 原厂手册为准，感性负载需降额）
- 隔离方式：通道与背板逻辑光电隔离，通道间非隔离（共 COM 排），隔离电压 ≥500 V rms
- 触发源：可绑定任意监测通道 Alert / Danger / Not-OK / PPL 信号，支持 AND/OR 逻辑与延时设定
- 响应时间：典型 ≤10～20 ms（报警判定到触点动作）
- 供电方式：由 3500 机架背板供 DC 24V（经电源模块 PS 送入，模块自身功耗 <6W）
- 状态指示：每通道 LED（动作亮），模块 PWR/OK LED
- 组态方式：3500 Rack Configuration Software（RCS）独立编程每通道逻辑、保持/闩锁模式
- 工作温度：0～+65℃（部分资料标 -30～+65℃），储存 -40～+85℃
- 湿度：5%～95% RH 无凝露
- 认证标准：CE、UL、CSA，符合 API 670 第 5 版机械保护系统要求
- 安装：插入 3500 机架右侧 I/O 区，支持在线热插拔（系统正常运行时可更换备用槽位模块，跳闸回路需注意表决逻辑）
- 尺寸/重量：约 220×140×40 mm，≈0.5 kg
产品介绍
149992-01 是 Bently Nevada 3500 系统里的继电器输出执行模块（3500/33），装在机架右侧 I/O 槽，把振动/位移/转速监测卡的报警逻辑变成实实在在的干接点——去驱动汽轮机 ESD 跳闸继电器、压缩机卸荷阀、现场报警铃或 DCS 数字输入。它本身不做任何传感采集，纯粹是保护逻辑的”最后一环”。
和 3500/25（双通道继电器）比，这块板密度高（16 通道 vs 2 通道），适合大型机组多点报警映射。有一点要注意：触点容量对感性负载（如大接触器线圈）必须加吸收回路或降额使用，我现场遇过直接带 220V AC 接触器线圈导致触点粘连，跳闸拒动——这是 API 670项目审核时必查项。
应用场景与行业案例
痛点切入
凌晨两点在沿海 LNG 接收站，压缩机 Bently 3500 报”Danger”但 ESD 未动作——查下来是 149992-01 某通道触点因长期带感性负载烧蚀阻值变大（>200Ω），ESD 柜认为无跳闸令。好在另一通道做了 2oo2 表决才兜住。这类继电器模块是纯机械触点，十年左右建议做通道传动测试或预防性更换，别等粘连带事故。
典型场景
- 汽轮发电机组 / 燃机 — 振动超限驱动 AST/OPC 跳闸回路或 ETS 硬接线联锁，非它不可因 API 670要求独立硬接点保护
- 离心压缩机/催化主风机 — 轴振动/轴位移危险态触发卸载阀或紧急切断，与 TMR ESD 做表决
- 大型给水泵/引风机 — 多测点报警映射至多路 DCS DI，实现分级报警（Alert→光字牌，Danger→跳闸）
- 海上平台/炼化关键机组 — 宽温设计适应机柜间高温，配合 3500/22M TDI 实现 System 1 在线监视+硬接点保护双冗余
真实案例
南方某 300MW 机组大修后做 ETS 通道传动，发现 149992-01 Ch.3 常开触点阻值 180Ω（新件 <30mΩ），强制动作正常但 ESD 柜读不到。因 3500 机架右侧槽位支持热插拔，确认该通道非唯一跳闸路径后在线拔出旧模块、插入备件，RCS 自动识别，重新分配报警逻辑（或沿用原机架配置——继电器模块本身不存逻辑，逻辑在机架配置里），传动测试通过。老师傅说：以后大修必做继电器触点电阻抽检，不靠眼睛看。
