描述

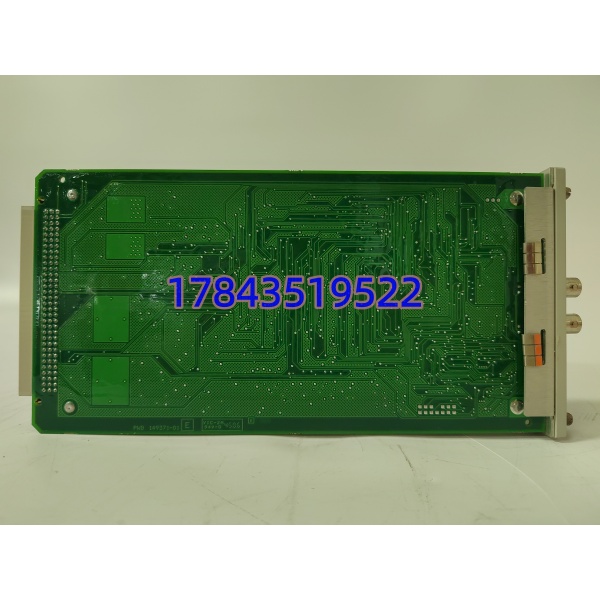

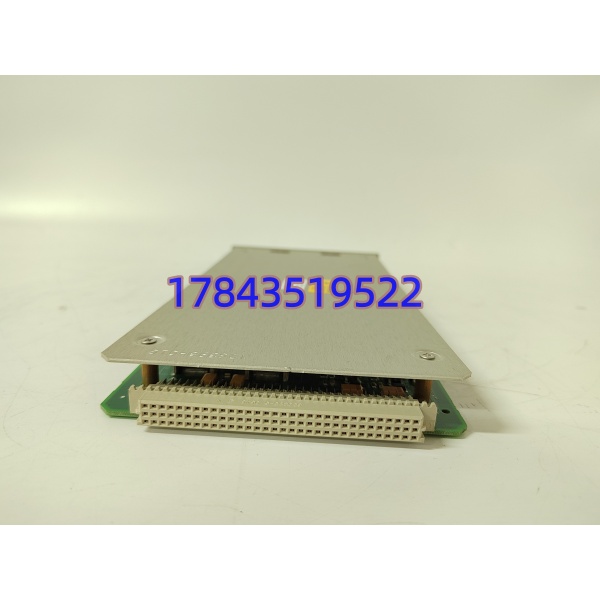

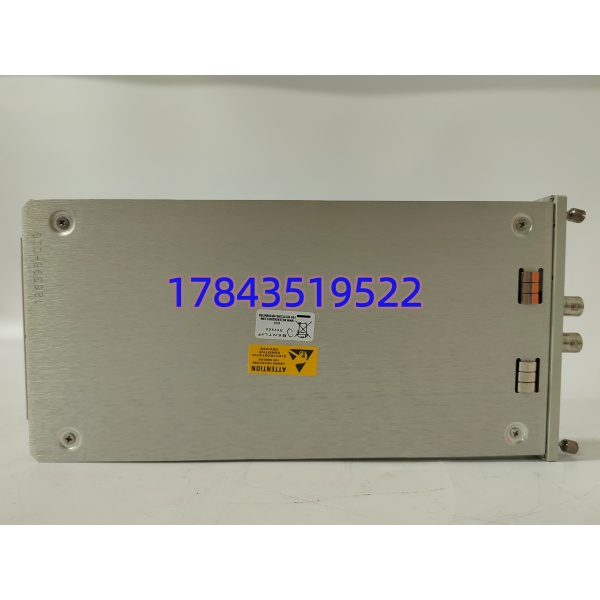

产品详情
· 型号：3500-25（149369-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500机械保护系统
规格参数
- 完整型号：3500-25，订货号149369-01
- 模块类型：键相/转速参考模块（Keyphasor I/O Module），双通道独立
- 安装位置：插在3500框架任意I/O槽位（槽1或槽2通常为键相，其余槽位也可配）
- 输入信号：2路独立Keyphasor输入，兼容电涡流探头+前置器（8 mm/11 mm探头典型）、磁阻探头、加速度计（经调理）
- 输入电压范围：探头前置器输出-10 V至+10 V AC耦合，典型-7.87至+7.87 V pk-pk对应-2至+18 V DC供电给前置器
- 频率范围：0–20 kHz（对应0–1.2 M rpm需核对/以原厂手册为准，实际机组通常0–300 Hz键相）
- 供电方式：由3500框架背板提供+24 V DC（模块自身耗电约3.5 W）
- 输出功能：产生TTL/CMOS兼容键相脉冲给框架内其他监测模块（如3500/42M振动、3500/45轴向位移），用于1X/2X矢量滤波、相位角计算、轴心轨迹对齐
- 组态接口：通过3500组态软件（3500 Rack Configuration Software）RS-232/以太网连框架前端口下载配置，存EEPROM
- 指示与诊断：前面板有OK LED（模块健康）、TX/RX LED（通讯），每通道有Keyphasor Active LED
- 环境规格：工作温度0至+65 ℃，存储-40至+85，湿度95%无冷凝，防护IP20柜内
- 认证：CSA/NRTL、CE、ATEX/IECExZone 2可选需核对/以原厂手册为准
- 配套设备：需配3300系列电涡流探头+3300前置器（如330180-90-05），或330500/330525磁阻探头；框架需3500/05电源、3500/22M TDI通讯网关
- 固件/版本：149369-01是标准版，部分带Rev A/B硬件区别，组态软件向下兼容需核对/以原厂手册为准
产品介绍
3500-25是Bently Nevada 3500框架里的键相/转速模块，订货号149369-01。它不是控制卡，是机组状态监测的“节拍器”：两路独立输入接电涡流或磁阻键相探头，贴在汽轮机/压缩机轴端凹槽或键槽上，每转出一个脉冲。这个脉冲就是整台机组的转速基准和相位零点，框架内振动、轴心位移、瓦振模块都靠它做同步采样，算出1X/2X振幅、相位角、轴心轨迹。没这卡，3500就是瞎子，只有幅值没有角度，动平衡没法做。
和普通的PLC高速计数卡比，3500-25专为旋转机械设计，抗电厂/石化现场的强电磁噪声，背板同步分发键相脉冲给最多14个监测模块，延时<1 µs。和3500/50转速模块比，25专做键相参考（相位+转速），50只做超速保护/转速继电器。我在现场遇到过，汽机冲转时3500-25通道1灯不亮，键相探头间隙电压飘到-15 V，原来是前置器供电线松了，换模块前先量间隙电压-9.8 V DC才是正道。
应用场景与行业案例
痛点切入：汽机冲转至3000 rpm做动平衡，3500振动幅值跳但相位角乱飘，DCS里Bode图转成麻花。键相模块死灯，整台机组没法定心，非计划停机等动平衡专家飞过来。海上平台压缩机键相探头被硫化氢轻微腐蚀，3500-25报输入超限，轴系保护切旁路，合规风险拉满。
典型场景：
- 火电/核电汽机监测：3500框架槽1插3500-25，接3300 8 mm电涡流键相探头（轴端键槽），给3500/42M振动模块提供1X相位，做冲转动平衡和转子热弯曲监测，非它不可因为框架内同步采样必须原生Keyphasor脉冲，PLC高速计数做不到μs级背板广播。
- 炼化催化压缩机组：离心压缩机两端各装键相+XY振动，3500-25双通道分别接驱动/非驱动端，相位对齐做极坐标图，判断不对中和油膜振荡，普通转速继电器给不出相位。
- 海上油气平台燃气轮机：ATEX版3500-25在Zone 2机柜，磁阻键相探头耐温200 ℃，键相脉冲进3500/22M TDI送DCS做远程趋势，非它不可因为Bently是原厂协议，第三方键相卡不认3500背板时序。
- 水泥厂窑尾风机：老线3500-25带149369-01，磁阻探头贴风机轴环，键相脉冲供轴心轨迹看叶片通过频率，高温粉尘环境IP20柜内扛得住，换普通计数卡早被变频器共模噪声搞死。
真实案例：前年在晋北一个自备电厂，凌晨2点#2汽机首次冲转3000 rpm，振动工程师喊相位角跳变±180°，Bode图散成云。爬进电子间看3500框架，槽1的3500-25 OK灯绿但通道1 Keyphasor LED不亮，间隙电压表量探头端子-15 V DC（正常-9.8 V）。以为是前置器330180坏了，换完还一样。翻备件柜掏出拆机测试OK的3500-25 149369-01，断电拔旧（3500框架不支持热插拔，必须停框架电源或拔其他卡前先软禁用），插新卡，上电后用RS-232连3500组态软件重下原配置（EEPROM里配置还在但保险重刷），间隙电压回-9.8 V，键相灯闪同步3000 rpm。3分钟恢复相位，振动工程师做完动平衡，定速并网。老实说，那晚要是硬改PLC高速计数进3500，协议不兼容还得加网关，冲转至少推迟一班，燃油助燃费够买十块键相模块。
