产品详情

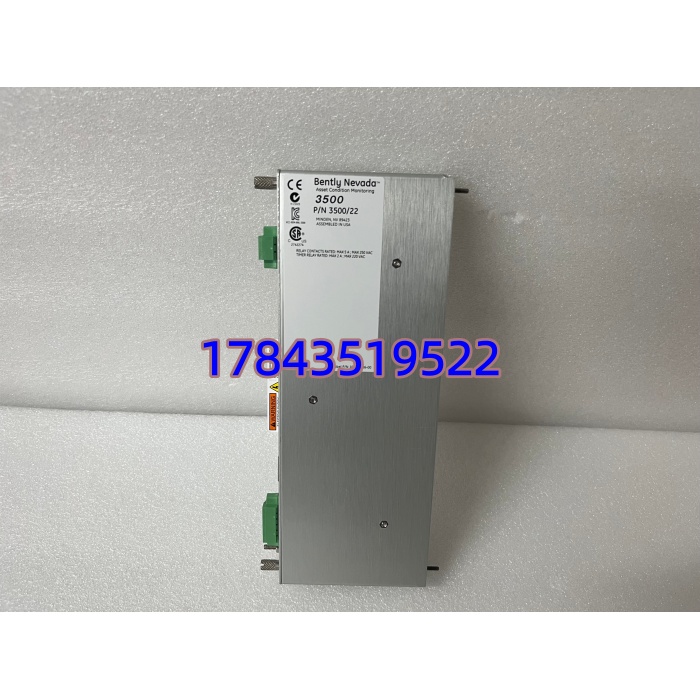

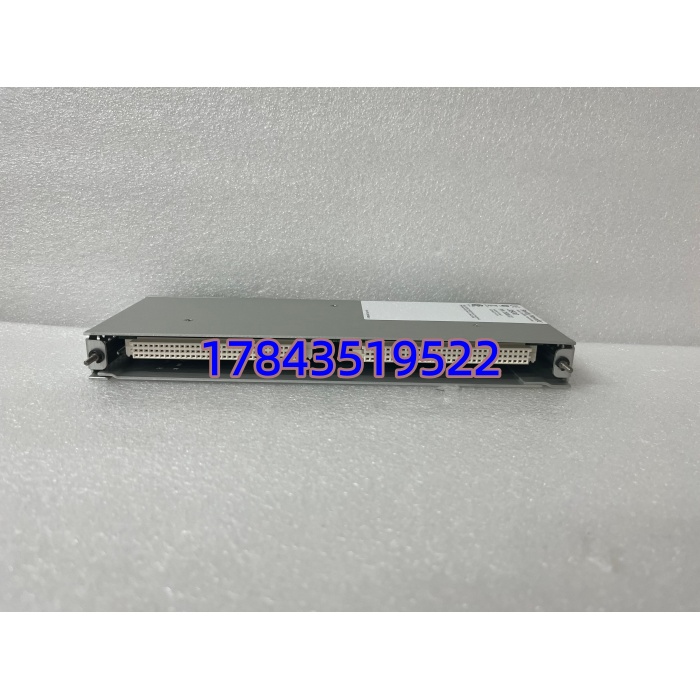

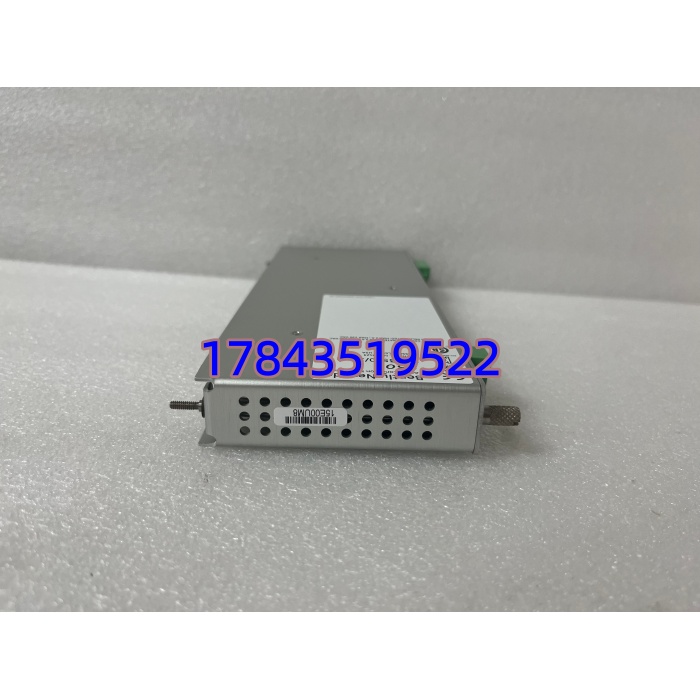

· 型号：146031-01（3500/22M TDI 模块组件）
· 品牌：Bently Nevada（Emerson）
· 系列：3500 机械保护与状态监测系统 — 安装于机架 Slot 1（紧邻电源模块）
规格参数
- 零件号：146031-01
- 对应整机：3500/22M Transient Data Interface Module
- 适用系统：Bently Nevada 3500 系列机架（配 3500/40M、42M、45M 等监测卡）
- 模块类型：瞬态数据接口（TDI），替代并包含 3500/20 RIM 功能
- 安装槽位：3500 机架 Slot 1（唯一，不可挪至其他槽位）
- 通信接口：10Base-T / 100Base-TX 以太网（RJ45），前面板 USB-B（本地配置/数据导出）
- 背板功能：通过内部总线采集各监测卡稳态数据及（选配通道启用盘时）动态/瞬态波形
- 支持软件：Bently Nevada System 1™ 状态监测软件、3500 Configuration Software
- 供电：由 3500 机架背板 +24V DC 供给，典型功耗 ≈10.5W
- 数据功能：连续稳态采集 + 触发式瞬态记录（需 Channel Enable Disk 选件开启动态数据）
- 前面板指示：Module OK、Communications、Trip Multiply（视固件版本）LED
- 工作温度：-30～+65℃
- 存储温度：-40～+85℃，湿度 5%～95% RH 无冷凝
- 认证：API 670compliant、CE、cULus（以具体批次铭牌为准）
- 安全设计：TDI 不参与保护跳闸表决——TDI 故障或拔除不影响 3500 硬件继电器紧急停机功能
产品介绍
146031-01 是 Bently Nevada 3500/22M 瞬态数据接口（TDI）模块，简单说就是 3500 机架和上位机（System 1 或 DCS）之间的”网桥”。它装在机架 1 号槽，把槽内所有 M 系列监测卡的振动/位移/温度数据汇总，通过以太网把稳态趋势和启停机瞬态波形传给分析软件，帮你在汽机冲转、压缩机喘振时抓住那几秒的关键波形。
有一点要注意：146031-01 本身不参与保护逻辑表决，拔掉或故障不会导致机组误跳闸——这是 API 670的设计要求。但它坏了 System 1 就读不到波形数据，做故障诊断就瞎了。我现场遇到过老 3500/20 RIM 想升级 TDI，买成 146031-01 但忘了确认机架背板版本和固件兼容性，插上去机架报”Invalid Module”——换之前一定核对 3500 机架版本是否支持 3500/22M TDI，老早期机架可能需要先升背板 EPROM。
应用场景与行业案例
痛点切入
3500 机架原配老 RIM（3500/20）只有串口，接不上 System 1 做波形分析；或 TDI 以太网口雷击/交换机环网浪涌打坏，System 1 显示”Communication Lost”，无法抓取启机瞬态数据——大机组试车阶段没波形等于盲飞。
典型场景
- 电厂汽轮机/发电机 3500 保护架——需 System 1 做启停机伯德图/极化图分析，非 TDI 不可
- 炼化厂离心压缩机 3500 架——捕捉喘振前瞬态波形，RIM 模块做不到
- 存量系统 RIM→TDI 升级——换 146031-01 通常只需重配通信参数，不需动监测卡组态
真实案例
沿海某 LNG 接收站，燃气轮机驱压缩机 3500 架原装 3500/20 RIM，做试车时无法采集启机波形，System 1 连不上。订了 146031-01 替换——断电取出 RIM、插入 TDI、用笔记本 USB-B 口灌入通信配置（IP/Machine Number）、机架送电 OK 灯亮，System 1 随即在线读取全部通道波形。老师傅说：”早换成这个，上次喘振分析不至于拿手抄记录凑。”
