产品详情

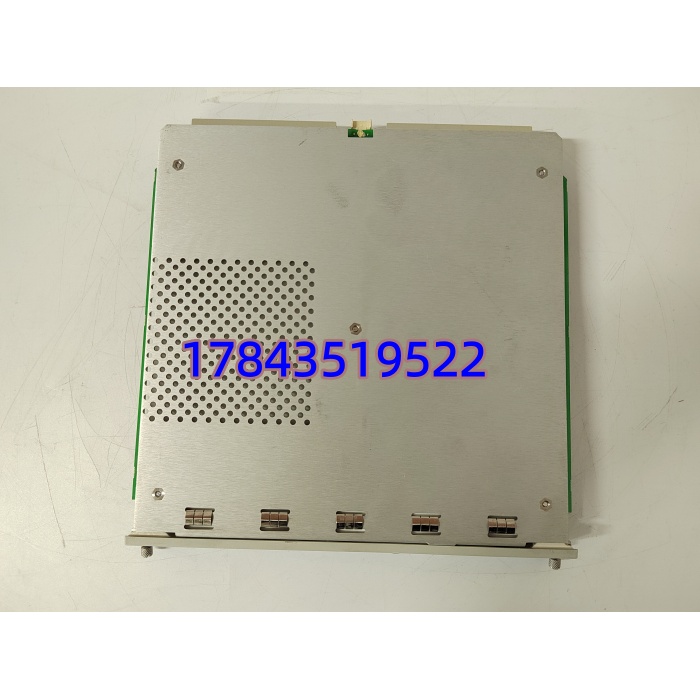

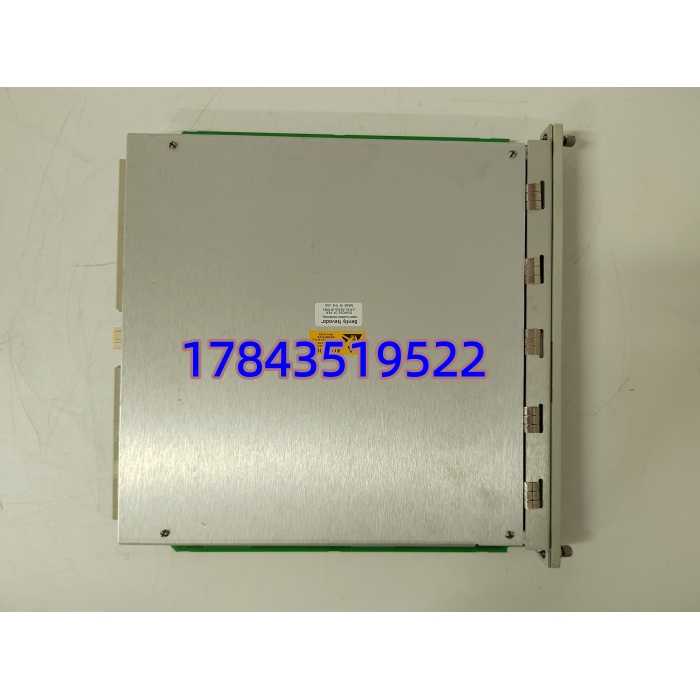

· 型号：3500/22M（Part No. 138607-01）
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 机械保护及状态监测系统
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 3500/22M，部件号 138607-01（标准版，非TMR） |
| 制造商 | Bently Nevada（现 Baker Hughes） |
| 模块类型 | 瞬态数据接口模块 TDI（Transient Data Interface），前卡 |
| 配套后I/O卡 | 须搭 146031-01(10/100Base-TX) 或 146031-02(100Base-FX光纤)，单独前卡无法组网 |
| 安装位置 | 3500机架 Slot 1（最左侧，紧邻电源模块），不可移至其他槽位 |
| 供电方式 | 通过3500机架背板 24VDC 供电，典型功耗≈10.5W |
| 以太网接口 | 10/100Base-TX（RJ45）via I/O后卡，支持BN Host Protocol / Modbus TCP |
| 前面板接口 | USB-B（本地组态）、RS-232 DB9（调试） |
| 动态数据采集 | 持续采集稳态+瞬态波形，最多支持48路动态通道（受Channel Enable Disk限制） |
| 采样率 | 可选 12.8 / 25.6 / 51.2 / 102.4 kHz |
| 键相输入 | 支持4路键相位信号，1～100,000 rpm |
| 波形记录 | 报警前后静态值+启停机瞬态波形（512点/转×4转） |
| 工作温度 | -30℃ ～ +65℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | ≤95% RH，非凝露 |
| 尺寸(约) | 241.3×24.4×241.8 mm（3500标准全高模块） |
| 重量(约) | 0.91 kg |
| 认证 | CE / UL / cUL / SIL 2（部分批次含ATEX Zone 2选件） |
产品介绍
在某个沿海LNG接收站项目做年度校验时碰到过：3500机架报”TDI Communication Lost”，System 1连不上，查网线和交换机都正常，最后发现是这块138607-01内部NVRAM老化导致配置丢失——这卡不常坏，但它是3500系统唯一的数据出口，挂了就等于整架振动/轴位移监测数据全黑，DCS侧失去机械保护状态反馈。
3500/22M TDI把传统RIM（机架接口模块）和TDXnet通讯处理器合二为一，既负责机架全局OK/Bypass/报警逻辑仲裁，又把各M系列监测卡（40M/42M/53M等）的动态波形缓存后通过以太网推给System 1做频谱分析和启停机追忆。从供应链角度看，Bently Nevada已将部分老款138607-01转入Legacy状态，市面以全新库存(NOS)和拆机测好件为主——它的TCO不在于采购价，而在于”机架Slot1无替代品时机组能否继续受监视”，建议按A类关键备件管控，别等故障再找。
应用场景与库存策略
3500系统若失去TDI通讯，不仅看不到振动趋势，更麻烦的是保护联锁的”机架OK”信号可能参与汽轮机ETS或压缩机联锁跳闸——在某些老设计里TDI故障会直接引发非计划停机。而这东西原厂交期曾拉到20周+，现在部分批次已标注EOL(End of Life)，是典型的”难买不常坏但死穴”型备件。
- 火电/核电汽轮机轴系监测 — 3500机架连接System 1做TSI振动分析及SOE追忆 → Slot1唯一占用件无可替代 → 建议每套独立机架备1件冷备件(Buffer Stock)，存放防静电袋并每年通电自检一次。
- 炼化/乙烯装置离心压缩机保护 — 高温高压机组TSI联锁依赖3500机架OK信号 → 同装置有多台相同3500机架可按N+1共享周转备件，但须签VMI或承诺48h到货。
- LNG/海上平台旋转机械 — 盐雾腐蚀环境背板金手指易氧化 → 大修期做Slot1拔插清洁并拍照记录跳线/DIP开关位置，同步锁定1件测好备件。
- 拟整体升级为3500/22M新替代型号或System 1 Connect — 若18个月内规划改造则不再增购，仅维持最低存量至割接完成。
真实案例：
西北某自备电厂2018年秋检后开机，3500机架System 1连不上，热控以为是网线问题，折腾两小时发现138607-01前卡上OK灯不亮——原库存备件三年前被另一台机组借用未归还。原厂答复该部件转Legacy交期不确定，最终从西安同行借到一块拆机件救急，耽误开机约6小时，折算启停损失+考核逾¥120k。事后该厂把3500/22M 138607-01及配套I/O卡146031-01全部列入A类，定最低库存1并建借用归还台账——早囤一块的钱还不够一次紧急调货运费的零头。
