描述
产品详情

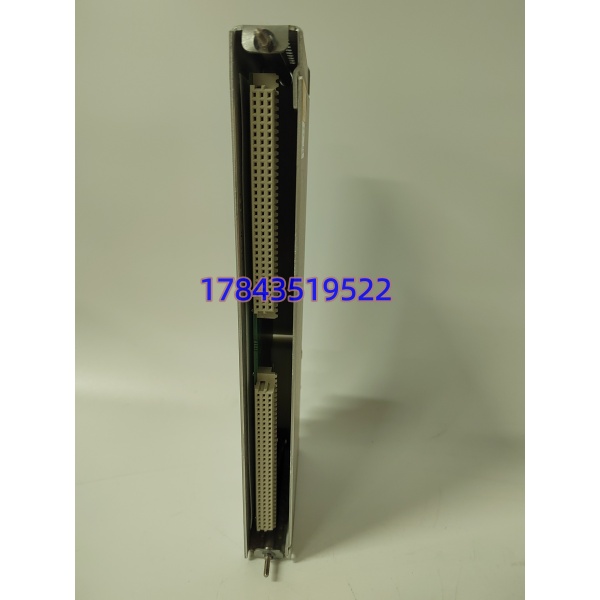

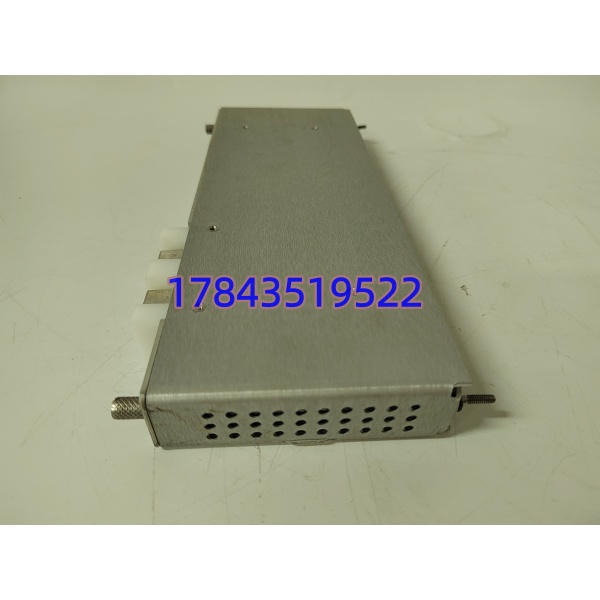

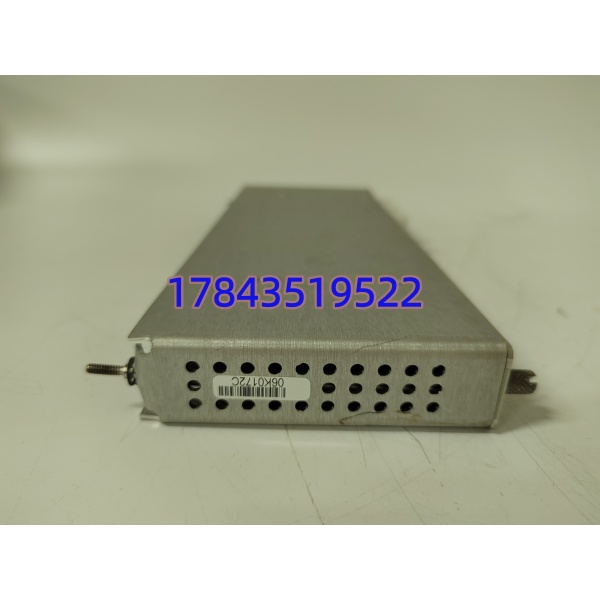

· 型号：136719-01
· 品牌：Bently Nevada（本特利内华达）
· 系列：3500系列机械监控保护系统
规格参数
- 产品型号：136719-01
- 产品类别：屏障接地模块（Barrier Earth Module）
- 所属系统：Bently Nevada 3500系列机械监控保护系统
- 模块高度：半高（Half-Height）
- 通道数量：2个独立通道
- 输入信号类型：接近探头（Proximity Probe）或磁性拾音器（Magnetic Pickup）
- 隔离特性：输入与输出之间电气隔离，防止地环路干扰
- 工作温度：-40°C 至 +85°C
- 存储温度：-55°C 至 +125°C
- 相对湿度：0% 至 95%（非冷凝）
- 防护等级：IP20（机架内安装）
- 外形尺寸：约241.3 mm（高）× 24.4 mm（宽）× 163.1 mm（深）
- 重量：约0.46 kg（1.01 lb）
- 安装方式：3500系列标准机架插槽安装（半高模块）
- 配套前面板：138257-01（Earthing Module Front Panel）
- 关联I/O模块：135473-01（3500/25 I/O模块，内部端子）、135489-01（3500/42 I/O模块）等
- 功能定位：接地保护、信号隔离、电涌抑制
- 符合标准：需核对以原厂手册为准
产品介绍
136719-01是Bently Nevada 3500系列机械监控保护系统中的屏障接地模块（Barrier Earth Module）。它安装在3500标准机架中，作为传感器信号进入监测系统前的第一道防线，提供电气隔离和接地保护功能。
坦白讲，很多工程师容易忽视这块模块的价值。它不像振动监测器或温度监测器那样直接输出报警值，但它解决的问题同样致命——地环路干扰。在大型旋转机械监测系统中，传感器电缆可能长达几十米，如果现场接地处理不好，不同接地点之间的电位差会在信号回路中形成环流，导致测量值漂移、噪声增大，严重时甚至烧毁输入通道。136719-01通过内部隔离屏障，把现场侧的接地和系统侧的接地彻底分开，让传感器信号”干净”地进入监测模块。我在现场调试时，如果碰到振动信号基线漂移或周期性噪声，第一个排查的就是接地回路，而136719-01就是专门用来解决这类问题的。
应用场景与行业案例
痛点切入
我在凌晨接到过一个电话，某电厂汽轮机振动监测系统的1X幅值突然从正常的50μm跳变到200μm，但现场手感检查轴承振动正常。运行人员不敢开机，怕是真故障。赶到现场用便携式测振仪对比，发现实际振动只有45μm，3500系统显示值虚高。最后排查发现，是接地回路引入的50Hz工频干扰叠加在振动信号上，导致监测模块误判。加装136719-01接地隔离模块后，干扰消失，显示值恢复正常。这种”假报警”比真故障更折腾人——它让你在深夜做出错误的停机决策，而根源只是一根接地线接错了位置。
典型场景
- 汽轮机TSI系统接地隔离：汽轮机轴承振动传感器（如3300系列接近探头）的延长电缆从高温、高电磁干扰的现场引到TSI机柜，如果机柜接地与现场接地存在电位差，会形成地环路。136719-01安装在信号进入3500机架前，隔离两侧接地，确保振动信号不被污染。非它不可的原因是Bently 3500系统的信号调理精度很高（±1%），哪怕几毫伏的接地噪声都可能触发误报警。
- 压缩机磁性拾音器信号处理：往复式压缩机的转速监测使用磁性拾音器（Magnetic Pickup），信号为毫伏级正弦波。压缩机本体振动大，接地线容易松动，136719-01的隔离设计可以防止接地松动导致的信号中断或噪声引入。
- 石化装置防爆区传感器接地：石化装置中部分传感器安装在防爆区，接地要求严格。136719-01的隔离屏障确保即使现场侧发生接地故障，也不会通过信号线传导到安全区的3500系统，满足本质安全要求。
- 发电机转子接地监测：大型发电机的转子接地监测需要高阻抗信号采集，任何接地泄漏都会影响测量精度。136719-01提供高隔离阻抗（通常>100MΩ），确保转子接地电阻测量的准确性。
- 多机组集中监测站的接地统一：当一个3500机架监测多台机组时，各机组的接地电位可能不同。136719-01为每台机组的传感器提供独立隔离，避免”串地”问题。
真实案例
2020年秋天，我在广东一家燃气电厂处理3500系统的干扰问题。他们的9E燃机配套了完整的Bently TSI系统，包括轴振动、轴位移、键相和转速监测。运行半年后，操作员频繁抱怨振动值”跳变”——正常运行时1X幅值突然从60μm跳到150μm，几秒后又恢复正常，没有规律。电厂热控班排查了传感器、延长电缆、前置器，都没发现问题。我赶到现场，用示波器观察前置器输出信号，发现信号上叠加了约200mV的50Hz噪声，这个幅度足够让3500/42监测模块误判为振动增大。进一步检查发现，前置器的接地线与机柜的PE排连接，而机柜PE排又与建筑接地网相连，现场传感器支架的接地与建筑接地网之间存在约2V的电位差（因为附近有大功率变频器）。
解决方案是在每个前置器信号进入3500机架前加装136719-01接地隔离模块。模块的隔离屏障切断了地环路，50Hz噪声从200mV降到不到5mV，振动显示值稳定在62μm左右。电厂热控主管后来跟我说：”这块小模块不到两千块，但解决了我们半年多的头疼问题。以前每个月误报警两三次，每次都要人工确认，现在几乎没有了。”
