描述
产品详情

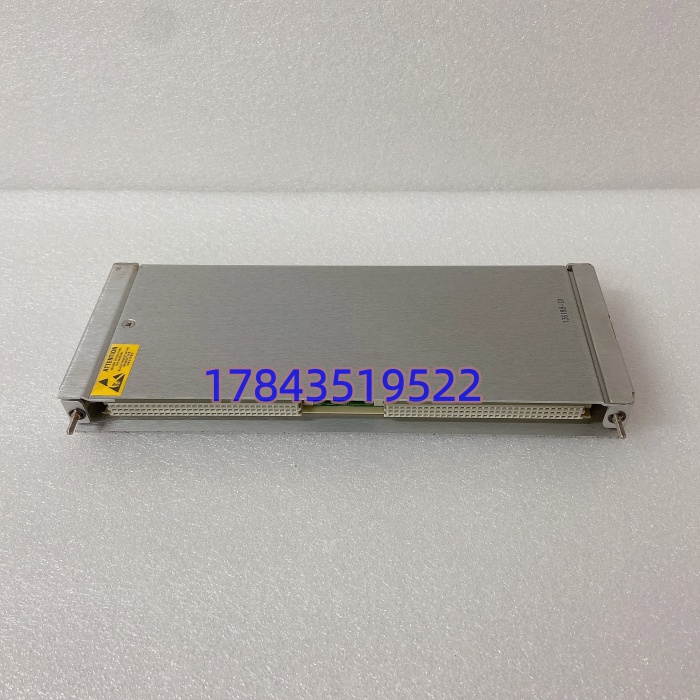

· 型号：136188-01（3500/92 后卡）
· 品牌：Bently Nevada
· 系列：3500 机械保护与状态监测系统
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 关联前卡 | 136180-01（3500/92 主处理卡） | 前后卡配对，不可单卖裸后用 |

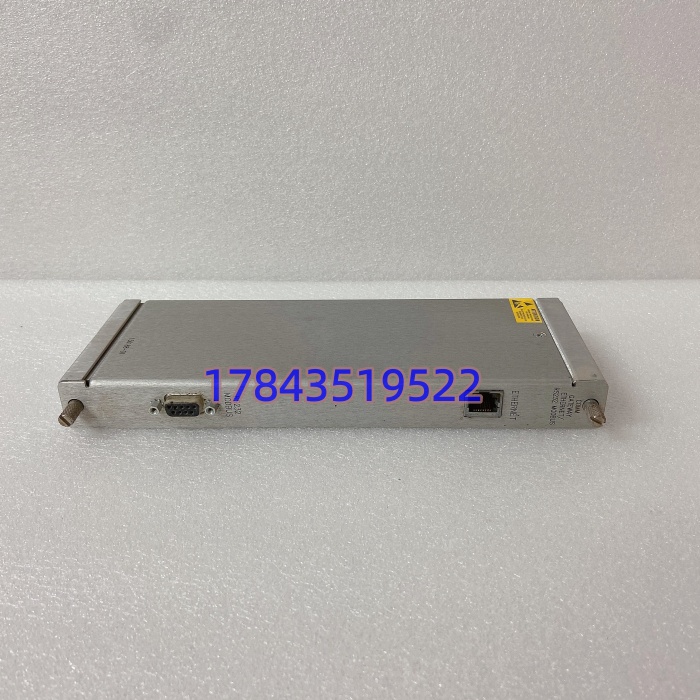

| 物理接口 | 前出 1×RJ45 10BASE-T；侧出 1×RS232/RS422/RS485（端子排） | 版本 04 多为以太网+RS485 |
| 协议 | Modbus RTU / Modbus TCP / Bently Nevada 专有协议（AEG PI-MBUS300 Rev.E 基） | System 1 走 BN 协议 |
| 内置 I/O（部分 3500/92 配置） | 8DI / 8DO / 2AI（依前卡固件） | 后卡本身主要是物理层转换 |
| 供电 | 3500 机架背板 5VDC | 典型功耗 5.0W（RS232/422），RS485 型约 5.6W |
| 指示灯 | PWR / COMM / Fault / TM / Config OK | 对应 RIM/TDI 状态 |
| 安装 | 3500 标准机架右侧通信槽，前卡后侧插接 | 非 Slot1（Slot1 是 TDI/RIM 位） |
| 尺寸重量 | 约 241×24.4×99 mm，0.4 kg | 后卡薄板 |
| 温度 | -30~+65℃ 工作（部分资料 -20~60℃） | 存储 -40~85℃ |
| 认证 | CE / UL / cUL / CSA，系统级可配 ATEX | 以原厂 COC 为准 |
| 生命周期 | 3500 平台在产，但 136188-01 特定版本（如 -01/-04）走尾货流转 | 新订需核对前卡 Rev 兼容 |
产品介绍
（D 核心数据驱动切入）3500 机架里真正干”保护”的是 3500/42M 振动卡和 3500/22M TDI，但 136188-01 这种后卡决定了”保护完了谁知道”。现场统计过：TSI 相关非计划停机里，约三成不是传感器也不是监测卡，而是通信网关后卡 RJ45 变压器受潮或 RS485 终端电阻虚焊，导致 DCS 侧振动值冻结在最后一帧——操作员画面绿着，机组其实已经爬过报警线。这块后卡单价不高，但它是 3500 和全厂 DCS/System 1 之间唯一的有线桥。
严格来说，136188-01 不是 3500/22M TDI（那是 Slot1 的 RIM 替代件，部件号也含 136188 但功能不同，采购极易串），它是 3500/92 的”后接口小卡”，前卡 136180-01 做协议栈和 Modbus 映射，后卡只管把差分信号变 RJ45 和端子。从 TCO 看，单块拆机件几千到一万出头，比起一次压缩机振动超标 DCS 没收到数据、联锁不动作导致转子碰磨（损失百万级），A 类冷备 1 件/通信槽+前卡同源备是底线。Bently 把 3500 往 System 1 云化迁，但存量汽机压缩机 TSI 还得跑十五年，这后卡就是那根不易坏的”易坏线”。
应用场景与库存策略
通信后卡失效最阴险：3500 机架本身 OK 灯全绿、TDI 波形正常、本机屏显正常，但 DCS 趋势线平了。等大修后发现是 136188-01 的 RJ45 口变压器开裂，期间机组其实裸奔了三个月。原厂特定版本尾货清零后，拆机件最怕前卡 Rev 不匹配——插上 3500/92 前卡报”Unsupported I/O Option”。
- 汽轮发电机组 TSI→DCS 集成（3500/92 甩 Modbus TCP 给 DEH/DCS）→ 非它不可（前卡没后卡物理口就出不去网）→ ABC 分 A 类，每套 3500 机架备 1 件未上电冷备+前卡 136180-01 同 Rev 备 1 件。
- 海上平台压缩机 System 1 状态监测（BN 专有协议走 RJ45）→ 只做慢变量上送 → 建议供应商寄售 1 件后卡+1 件前卡，业主不占资金。
- 石化厂风机群改 DCS 集中监控（RS485 Modbus RTU 老链路）→ 终端电阻依赖后卡侧端子 → 备件到货必须做 RJ45 环回+RS485 带 120Ω 终端自测，别信”灯亮即通”。
- 同装置多机架同源 → 136188-01 Rev 04（以太网+）与早期 Rev 01（仅 RS232）不能混用 → 备件 BOM 锁死”136188-01 Rev 04 + 配 136180-01 Rev X”，禁止只写 3500/92 后卡。
- 出口项目（含 IEC 62443 文档链）→ 必须带原厂 COC 与版本声明 → 拆机件过不了网络安全审查，LTB 没赶上的走 Baker Hughes 授权返修。
真实案例：2022 年沿江某燃机电厂，2#机 3500 机架 DCS 侧振动趋势凌晨起全平。本机 3500 屏显正常、3500/22M TDI 波形正常，DEH 报警”TSI Com Lost”被值班员当误报清零。库存系统写”3500/92 备件 1 件”——翻出来是 3500/22M TDI 的 136188 系列（Slot1 用），插 3500/92 后侧长度不对卡不住。紧急从上海调 136188-01 Rev04 拆机件，报价原厂价 3.2 倍，到货先和在线前卡 136180-01 Rev03 做版本比对（差一个次版本），用 3500 Configuration Software 读 Option 认可后才热插拔替换， 环回 ping 通 System 1 才割接。反思：冷备件台账写”136188″等于埋雷，必须锁”136188-01（3500/92 后卡）+ Rev 04 + 配对前卡 136180-01 Rev 对齐 + 原厂 COC 影印件”，并把”TSI 通信丢失≠机架故障”写进巡检 SOP。
