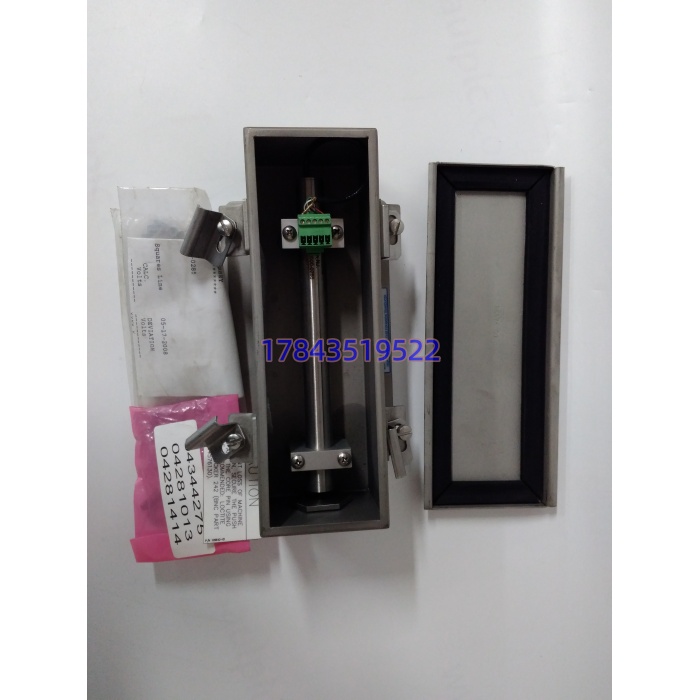

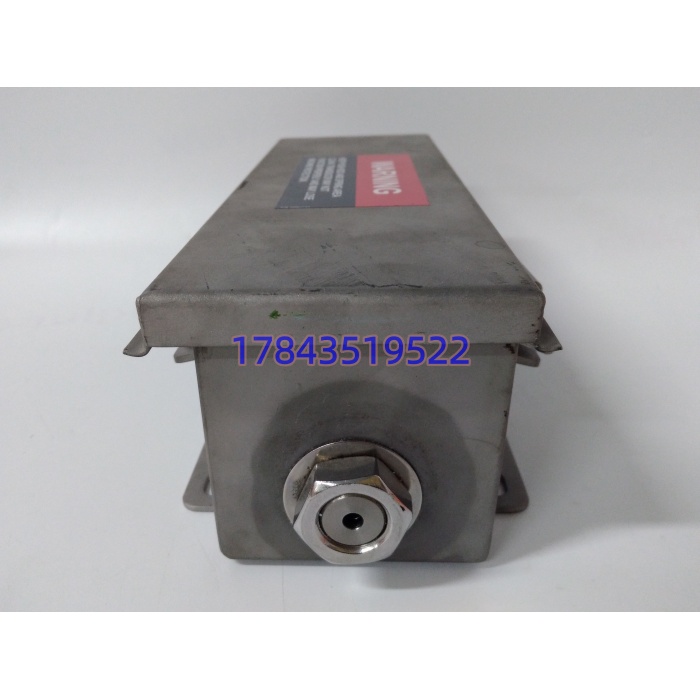

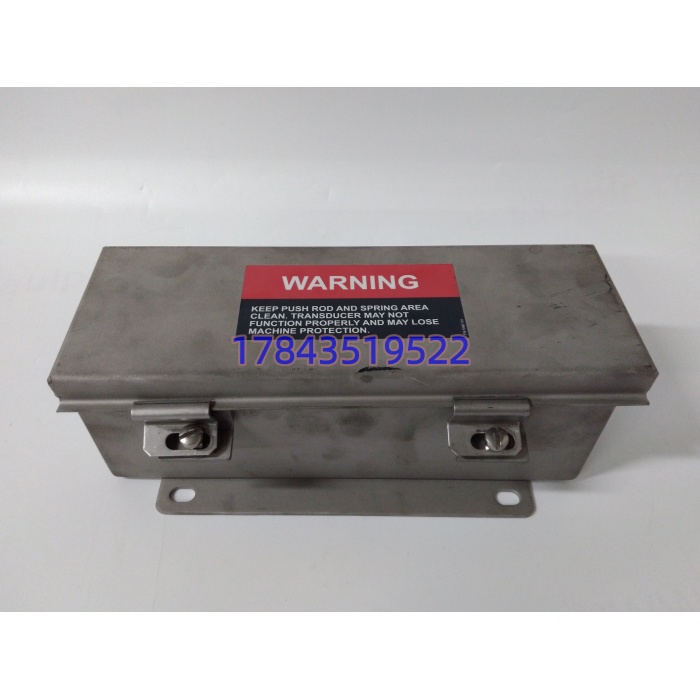

产品详情
· 型号：135613-02
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3300 XL 8-Slot Rack
规格参数
| 参数项 | 典型值（135613-02） |
|---|---|
| 产品定位 | 3300 XL 框架 4 通道 4–20 mA 输出接口卡 |
| 输出通道 | 4 路独立，光电隔离 |
| 输出信号 | 4–20 mA DC，每通道可组态量程/零点 |
| 输出精度 | ±1% 满量程（典型，据第三方 datasheet 摘录） |
| 负载能力 | 最大 600 Ω（24 V 回路供电条件） |
| 数据来源 | 3300 XL 框架背板总线，取自同框监测卡（如 144645-XX） |
| 供电方式 | 框架背板 -24 V DC（由 133442-01 等框架电源提供） |
| 组态工具 | 3300 Configurator / 手持 Proximitor Calibrator |
| 安装位置 | 3300 XL 8 槽框架非电源槽（Slot 2–8） |
| 工作温度 | 0…+70 ℃ |
| 存储温度 | -40…+85 ℃ |
| 防护等级 | IP20（控制柜内） |
| 合规参考 | 设计沿用 API 670 机械保护系统接口思路，具体以原厂手册为准 |
产品介绍
从维护者视角看，这块卡的存在意义就一句话：3300 XL 框架自己有一套内部协议，但老 DCS（ABB Symphony、Honeywell Experion、和利时 MACS 老站）不吃这套，只能收 4–20 mA。135613-02 就是干“转口贸易”的——它不碰探头高频信号，只把已经数字化好的轴振、位移、键相值按每通道组态映射成电流环。现场实测发现，很多“振动突然掉零点”的故障单，最后查到是这卡的回路负载算小了（现场并了记录仪+DCS 两路 250 Ω，超 600 Ω 上限），不是探头问题。
严格来说，它只在 3300 XL 8 槽框架里合法存在，插 3500 机架物理尺寸都不对，更别提背板时序。从 TCO 角度，这卡属于 A 类里的“小钱大责”：单卡二手价千元级，但汽机 ETS 跳闸连锁若因它失效而误动或拒动，一次启机损失六位数起。Bently 这条线并入 Baker Hughes 后 3300 家族整体进入“成熟产品”阶段，新卡交期波动大（8–16 周），国内代理商现货多为拆机翻新，所以机柜级留 1 件热备、库里封 1 件冷备是合理打法。
应用场景与库存策略
最怕的不是卡坏，是凌晨两点汽机轴振趋势在 DCS 上变成一条直线——操作工以为设备稳了，实际是 135613-02 输出环路断了，3300 本地显示还正常，保护没跳但监控失明。
- 电厂汽机本体监测（3300 XL 框架 → DCS 历史站画振动曲线）：非它不可（背板协议绑定）→ 建议每框架备 1 件热插拔级新卡 + 库房 1 件封库冷备。
- 石化裂解气压缩机组（振动/位移送 SIS 软逻辑做趋势预警）：替代件需重做回路标定 → 建议 Last-time-buy 按 8 年寿命囤 2 件，别等框架退役再处理。
- 老装置 3300 改 3500 过渡期：3500 用 3500/42M+3500/25 键相，不直接吃 135613-02 → 过渡期建议供应商代管 1 件，避免改造空窗期无件可换。
- 水厂/水泥厂辅机（送无纸记录仪做合规存档）：允许 3 路复用、1 路备用 → 备 1 件翻新卡进 B 类缓冲层即可。
真实案例：某 660 MW 机组调试期，DCS 振动趋势全为零，3300 机柜本地 LCD 显示正常。查了一夜，发现是 135613-02 第 2 通道输出级击穿，把整卡 4–20 mA 公共点拉到 3.6 mA 饱和。当时库房零库存，供应商从厦门调拆机件飞了 36 小时到现场。事后该厂把 135613-02 从“随坏随买”改成“每机柜 1 热备 + 厂级库 2 冷备”，并把同批卡出厂年份、固件版本（3300 XL 后期版支持 Configurator v2.x）全部建档。反思很直白——振动接口卡不值钱，但它是 DCS 看旋转设备的“眼睛”，瞎了比停机更吓人。
