描述
产品详情
· 型号：135137-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 系列 — 3500/45 Position Monitor I/O Module（Option -01 = 内部端子版）
规格参数
- 完整件号：135137-01
- 配套主机模块：Bently Nevada 3500/45（或 3500/45M）位置监视器
- 模块类型：后插式 I/O 模块（占用机架后部 I/O 槽，与 3500/45 主卡成对使用）
- 通道数：4 路独立可编程通道（可成对组态为轴向位移+差胀等组合）
- 兼容传感器输入：3300 XL 电涡流探头（Proximitor）、RPT（旋转位置传感器）、DC LVDT、AC LVDT、旋转电位计
- 传感器激励电压：Proximitor -24Vdc；DC LVDT +15Vdc；AC LVDT 2.3Vrms @3400Hz；RPT -24Vdc；旋转电位计 -12.38Vdc（具体以 3500/45 配置为准）
- 输入阻抗：Proximitor/RPT ≈10kΩ；AC LVDT ≈137kΩ；DC LVDT ≈1MΩ；旋转电位计 ≈200kΩ
- 模拟记录仪输出：每通道独立 4–20mA（或 0–10V 可选，负载 ≤500Ω），精度 ±0.25% FS @25℃
- 更新速率：≤100ms
- 端子类型：内部端子（Internal Terminations，Option -01），无需外置端子排
- 背板通信：通过 3500 机架 I/O Bus 与 3500/45 主模块通信，不参与关键保护链路的独立运算
- 前面板指示：状态由 3500/45 主模块 LED 反映（OK / Alert / Danger）
- 功耗：典型 <5.6W（含传感器激励，依接入探头类型）
- 工作温度：-30℃ ～ +65℃
- 存储温度：-40℃ ～ +85℃
- 相对湿度：0～95% RH（无凝露）
- 安装方式：3500 机架后部 I/O 插槽（面板安装系统在后部，柜装系统在上方叠插）
- 尺寸（模块本体）：约 241.3×24.4×99.1 mm（H×W×D）
- 重量：约 0.20 kg
- 认证：CE、UL、cUL，ATEX/IECEx Zone 2 可选（依具体版本）
产品介绍

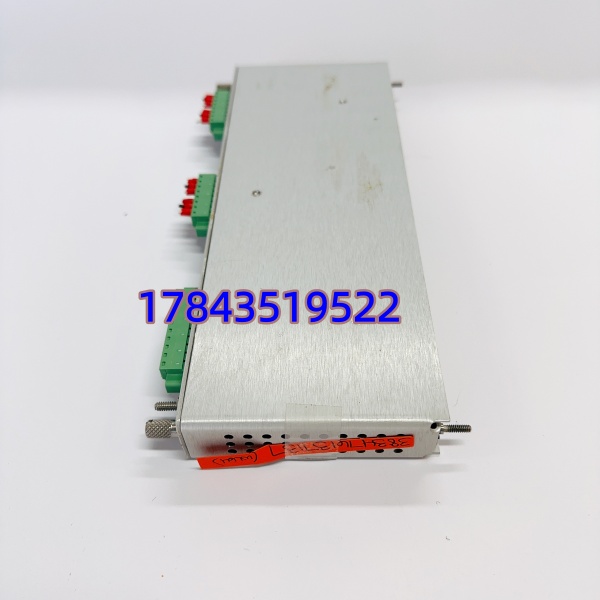

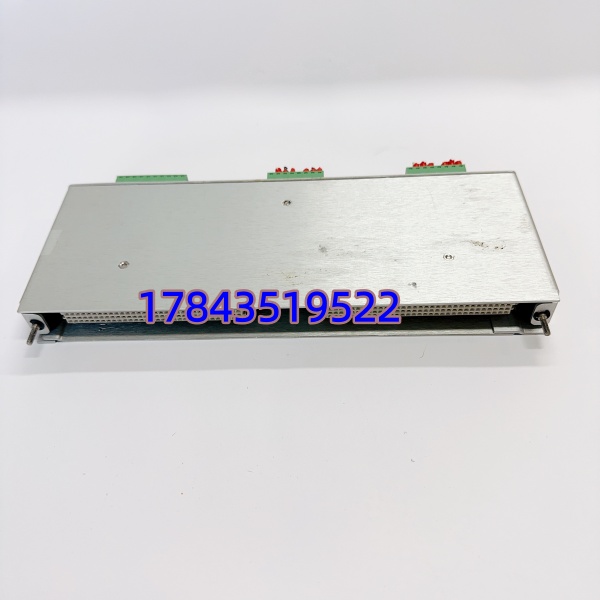

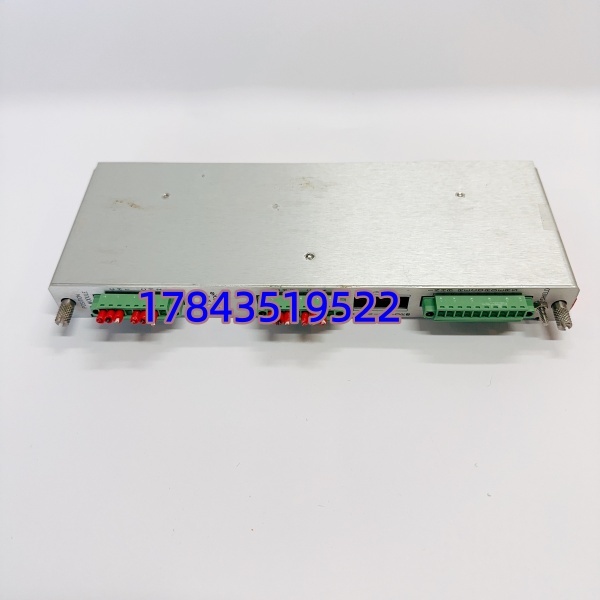

135137-01 是 Bently Nevada 3500/45 位置监视器的专用后插 I/O 模块，不是独立运行的卡件——必须配合 3500/45M 主监视器插在同一 Slot 的前后方。它干的事很纯粹：把现场五种位置传感器（电涡流、DC/AC LVDT、RPT、电位计）的原始信号做激励、解调、线性化，再通过背板交给 3500/45 做 API 670 要求的报警逻辑（Alert/Danger 两级）。内部端子设计省掉外置 TB，接线直接进模块。
有一点要注意：3500/45 主机和 I/O 模块有版本匹配要求，老版 3500/40（振动）不能插这个 I/O——它是位置专用。换件时确认 3500/45 固件版本支持该 I/O Option，混插不同 Option（-01 内端、-02 外端）会导致机架报 I/O Mismatch。另外传感器类型要在 3500 组态软件里和实际接线一致，否则比例系数会错。
应用场景与行业案例
痛点切入
我现场处理过一台 600MW 汽轮机差胀通道数值飘移，查到最后是老 I/O 模块内部端子氧化导致 Proximitor 回路电阻变大、-24V 激励压降超差。3500/45 没报通道故障（仍在线性范围），但差胀绝对值偏了 0.8mm——这种隐性劣化最坑人，年检时建议看端子紧固扭矩和模块 LED 自检记录。
典型场景
- 火电/核电汽轮机 TSI——3500/45 + 135137-01 测轴向位移（Thrust Position）和差胀（Differential Expansion），非它不可因需与 3300 XL 探头激励匹配且满足 API 670 认证。
- 大型压缩机/风机——机壳膨胀（Case Expansion）监测，用 DC LVDT 接入同模块另两个通道。
- 蒸汽/燃气轮机调节阀——阀门行程（Valve Position）用旋转电位计或 RPT 接入，做开度反馈。
- 炼化/造纸旋转机械——多通道位置监测，4 通道可灵活分配不同传感器类型。
真实案例
南方某 300MW 机组大修，停机期间发现 3500 机架 Slot 6（3500/45+135137-01）报”I/O Module Communication Error”，重新拔插无效。库房有测试过的 135137-01，先确认 3500/45 主卡 OK（互换到邻槽自检 Pass），断电拔出旧 I/O 插入新件，上电机架自检清除报错。恢复探头接线后做静态标定（Gap 电压 + 满量程位移），误差在 ±1% 内。老师傅说：”TSI 这种模块十年不坏，一坏就是半夜，备件必须提前囤。”
