产品详情

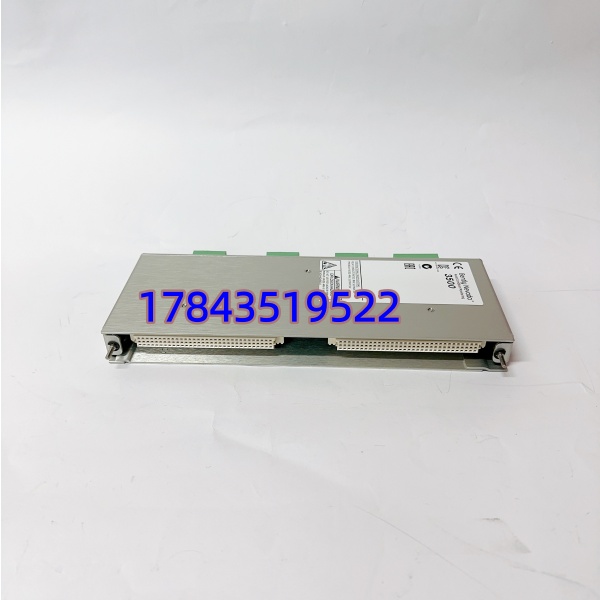

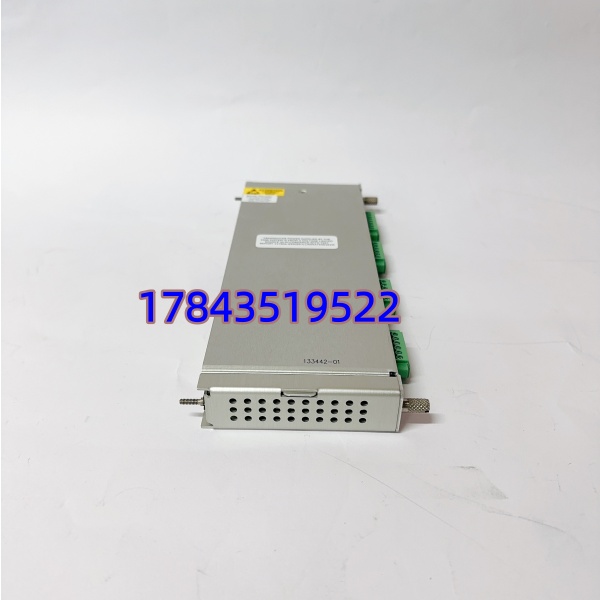

· 型号：133442-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 系列 — Tachometer I/O Module with Internal Terminations（配 3500/50M）
规格参数
- 产品类型：3500 机架后部 I/O 接口模块（带内部端子 Internal Terminations）
- 适用主模块：3500/50 或 3500/50M Tachometer Monitor Module（前卡）
- 通道数：2 通道（双通道，各接 1 只趋近探头或磁电拾取器 Magnetic Pickup）
- 兼容传感器：Bently Nevada 3300 系列电涡流趋近探头（Proximity Probe）/ 磁电式转速传感器（MPU）
- 输入信号范围：+10.0V 至 -24.0V（典型，AC+DC 合成）
- 输入阻抗：20kΩ（标准）｜40kΩ（TMR 配置）｜7.15kΩ（带内部安全栅版本）

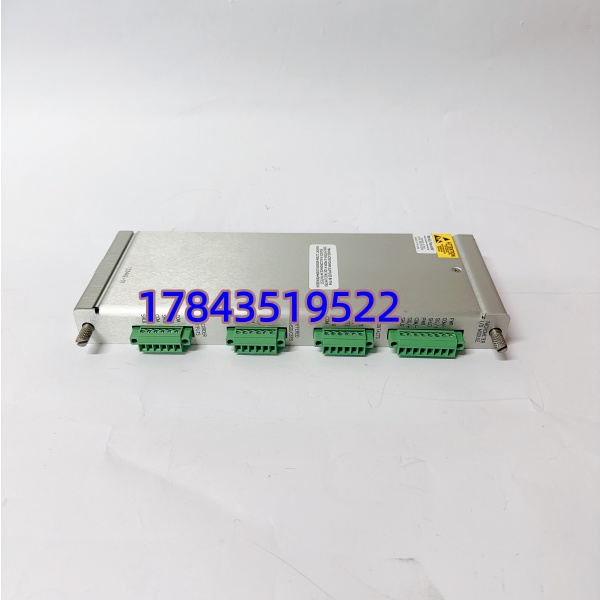

- 端子类型：内部绿色可拆卸螺丝端子（Euro-style），无需外配端子排 ETB
- 接线方式：屏蔽双绞线直接接入模块背面端子，屏蔽层柜内单端接地
- 功耗：由 3500 机架背板供电，典型 5.8W（与 3500/50M 合计）
- 安装位置：3500 机架后部，正对 3500/50M 主模块所在前槽（1:1 对应）
- 机架空间：占用 1 个全高后部插槽
- 工作温度：-30℃～+65℃（依主模块及机架环境）
- 存储温度：-40℃～+85℃
- 湿度：≤95% RH 非凝露
- 认证/标准：API 670compliant｜cULus｜CE｜ATEX/IECEx Zone 2（需核对具体证书）
- 物理尺寸（模块本体）：约 241×24×99 mm（高×宽×深），重 ≈0.2kg
产品介绍
133442-01 不是独立运行的卡件，是 3500/50M 转速监测模块的”手和脚”——装在机架后部，正面正对 3500/50M 前卡通过背板互联。现场两根轴振/键相探头（或磁电 MP）的屏蔽线直接拧进它背面的绿色端子排，模块把调理后的脉冲/频率信号送前卡做 RPM 计算、零转速检测、反转报警和 Keyphasor 相位基准分发（给其他振动监测模块做 1X/2X 矢量分析）。
坦白讲这 I/O 板现场极少坏，出问题一般是端子氧化致接触电阻变大、Keyphasor 信号偶尔丢脉冲（特别在低速盘车阶段易误判反转），或拆装时暴力掰断塑料锁扣。有一点要注意：133442-01 是内部端子版，不能配外部端子块（External TB）；若原柜是 133442-02（外部端子版）二者不互换——换前务必核对旧件完整 P/N 及机架内是前卡 3500/50 还是 3500/50M（M 版固件支持更多报警类型）。
应用场景与行业案例
TSI 柜里最隐蔽的坑：机组盘车时偶尔报”Reverse Rotation”，实际不是转向错了，是 Keyphasor 探头接线压不紧或端子氧化致脉冲缺失——3500 按单通道推算误判反转。我遇过一次紧完端子再没出现过。
典型应用场景：
- 火电/燃机 — 汽轮机高/低压转子 Keyphasor 信号采集，供 3500/42M 做相位矢量分析及超速保护关联
- 炼化/乙烯 — 离心压缩机轴转速监测 + 零转速检测（停机时确认已停转才允许盘车）
- 水电 — 水轮发电机组大轴转速及蠕动监测，配合 3500/50M 做启动过程监控
- 大型风机/给水泵 — 关键辅机反转保护（水泵倒转时快速跳闸）
真实案例：
某 330MW 机组小修后启动，3500 系统报”Speed Channel Loss Ch.B”但 A 通道正常。到电子间开柜看 133442-01 背后 B 通道端子螺丝微松（检修拆线未充分紧固），探头回路电阻从 2Ω 跳到 18Ω 致信号幅值不足。紧固后立复。考虑到该 I/O 板 2003 年投运且塑料件老化脆，设备部同步采购一块测试 OK 拆机 133442-01 做冷备。老师傅说：”这板子不值钱但没它 Keyphasor 全丢，保护降级，大修顺手紧一遍所有后部端子。”
