描述
产品详情

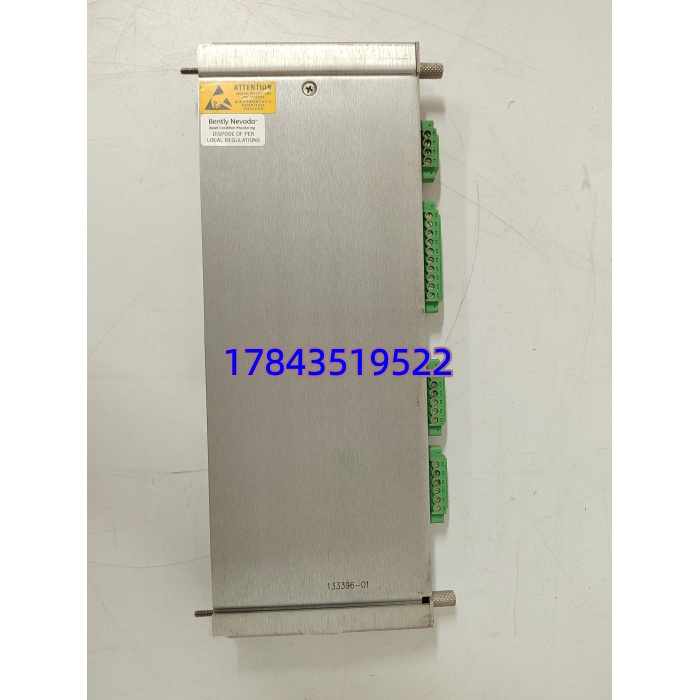

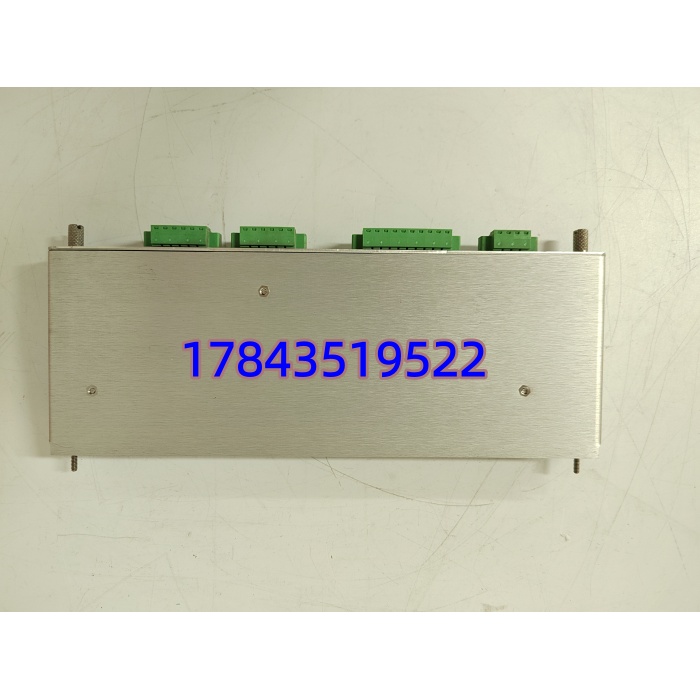

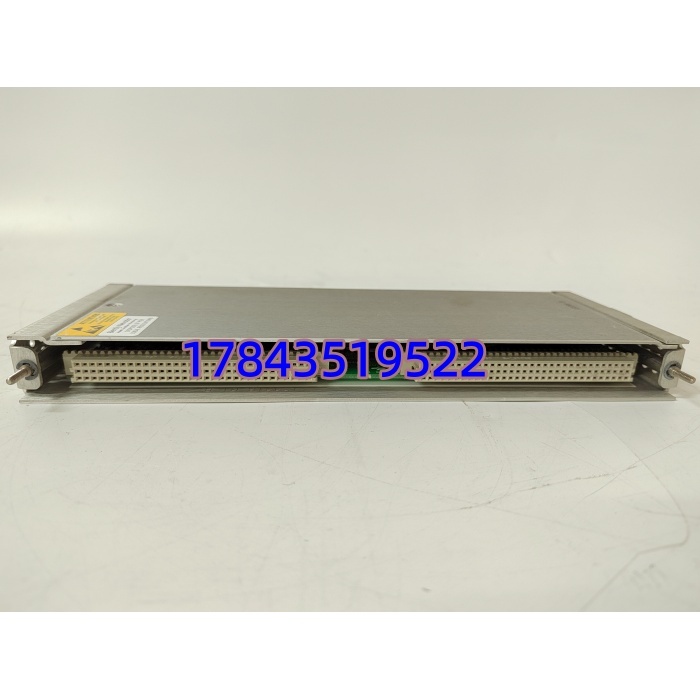

· 型号：133396-01（对应 3500/25 双通道 Keyphasor® 监测模块）
· 品牌：Bently Nevada（美国，现属 Emerson Automation / Baker Hughes）
· 系列：3500 机械保护系统（Machinery Protection & Condition Monitoring System）
规格参数
| 参数项 | 规格值 |
|---|---|
| 正式产品名称 | Bently Nevada 3500/25 Dual Keyphasor® Monitor，部件号 133396-01 |
| 制造商 | Bently Nevada（Emerson / Baker Hughes） |
| 适用系统 | Bently Nevada 3500 系列机械保护系统机架（Slot 1 以右，非框架接口槽） |
| 输入通道 | 2 路独立 Keyphasor® / 转速输入通道 |
| 适配传感器 | 磁阻式速度拾取器(Magnetic Pickup, MPU)、本特利有源 Keyphasor® 传感器 |
| 传感器供电 | 由模块为 MPU 提供恒流/恒压励磁（典型 -24VDC 传感器电源，依 3500/25 具体 Option 而定） |
| 测量参数 | 轴转速(RPM)、键相标记脉冲，为振动通道提供 1X 参考及相位角 |
| 报警功能 | 每通道独立 Alert(报警) 和 Danger(危险) 设定点；OK/Alert/Danger LED 指示 |
| 通信与组态 | 通过 3500 Rack Configuration Software (RCS) 组态；经框架背板与 TDI(3500/22M)通信 |
| 供电方式 | 由 3500 机架背板供给 24VDC（典型功耗 ≈3–5W，依具体版本） |
| 安装形式 | 标准 3500 机架插槽安装，前带 LED 状态指示及测试点 |
| 工作温度 | 0℃ ～ +65℃（柜内安装，依据官方 Datasheet3500/25 规格） |
| 合规标准 | 符合 API 670《机械保护系统》要求；cULus / CE 认证 |
| 物理尺寸(约) | 高约 half-rack module 160mm(H)×12.7mm(W)×220mm(D) 插卡式（同 3500 标准模块尺寸） |
产品介绍
处理过一起汽轮机组检修后振动分析跑偏的案子——所有 3500/42M 振动通道数据都在，偏偏 1X 振幅对不上现场动平衡仪。查到最后是原来 Keyphasor 模块(133396-01)在上次改造时被误换成单通道版本且探头间隙没重新标定，相位参考丢了。换回正确的 3500/25 双通道模块并重新设定 Gap Voltage 后，System 1 软件里阶次谱立刻恢复正常。这卡不像振动监测模块那么容易坏，但它”死”了你就失去全架相位基准——相当于保护系统变成了半盲状态。
严格来说 133396-01 对应的 3500/25 模块目前 Bently Nevada 3500 平台整体仍处于 Phase 1/Phase 2（Active/Active-Mature），原厂仍在供备件，但国内渠道交期受出口管制影响可能拉到 6–12 周。它的 TCO 亮点在于：一片顶两个单通道转速卡的机架空间，给振动监测提供同步键相参考后，你能少买一套独立转速表+相位仪，也免去了现场另敷转速信号线的麻烦。新项目若考虑长远可关注 Orbit 60 平台迁移路线图，但现役 3500 架建议照常按框架数做 Buffer Stock。
应用场景与库存策略
大型旋转机械的 ETS（危急遮断系统）和 MDS（机械保护系统）靠键相脉冲做转速闭锁与振动相位比对——3500/25 一旦故障，DCS 看转速还在（如另有硬接线转速），但 3500 内部所有需相位参考的高级诊断功能失效，部分联锁逻辑可能因 OK 信号丢失切旁路，这在 API 670审计时是扣分项甚至整改项。
- 火力/燃气轮机（电厂）—3500 架 Slot 2 插 3500/25 给全场振动通道提供 Keyphasor → 非它不可因 3500/42M/44M 相位分析依赖此参考 → 建议每机架备 1 件冷备件（Buffer），运行重要机组建议 N+1 跨架互备。
- 炼化离心压缩机组—压缩机轴系多探头配置需双通道键相分别取 A/B 端 → 与 3500/53 超速模块配合实现 2oo3 转速表决 → 确认你架内 Option 字母（如 3500/25-Axx-Bxx）匹配原组态再采购，版本不对应会组态报错变呆滞。
- 老线延寿改造—原图纸标 133396-01 且组态文件绑定此部件号 → 不建议盲目升 3500/53 替代（功能不同、槽位逻辑需重配）→ 只做同型号 Last-time-buy 或授权翻新件(NEW/Refurbished)。
- 防呆提示：3500/25 有多种 Option（I/O 类型、传感器类型选项），买错 Option 虽物理插得进但 RCS 下载配置会报 Incompatible Module——这属于典型呆滞成因，下单前务必核对原模块侧面标签完整 Option Code。
真实案例：南方某 300MW 机组 2023 年秋检做 3500 架除尘，维护工拔下 3500/25 模块后发现金手指轻微氧化，用酒精擦完插回启动报”Module Config Mismatch”——原来他误把库存里另一台机组不同 Option 的 3500/25 插进去了（两台机组一个配 MPU 一个配有源 Keyphasor）。折腾两小时找不到原模块（原模块放别的柜子当样件），只好连夜从省城调同 Option 的新件。事后他们按我建议：a) 每台 3500 机架标配 1 件与原装 Option 完全一致的 133396-01 冷备密封存放；b) 模块侧面贴 Option 标签并用扎带系在机架门内侧。小投入，省的是一次非计划降负荷。
