描述
产品详情

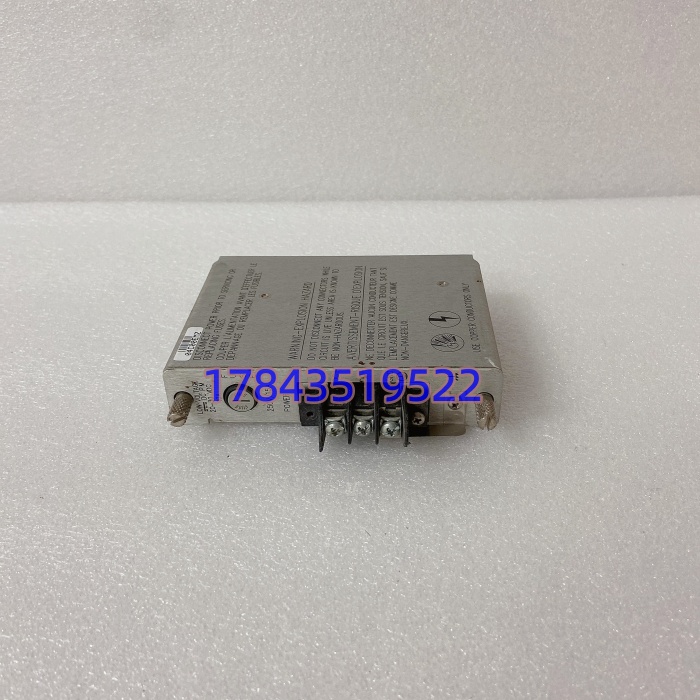

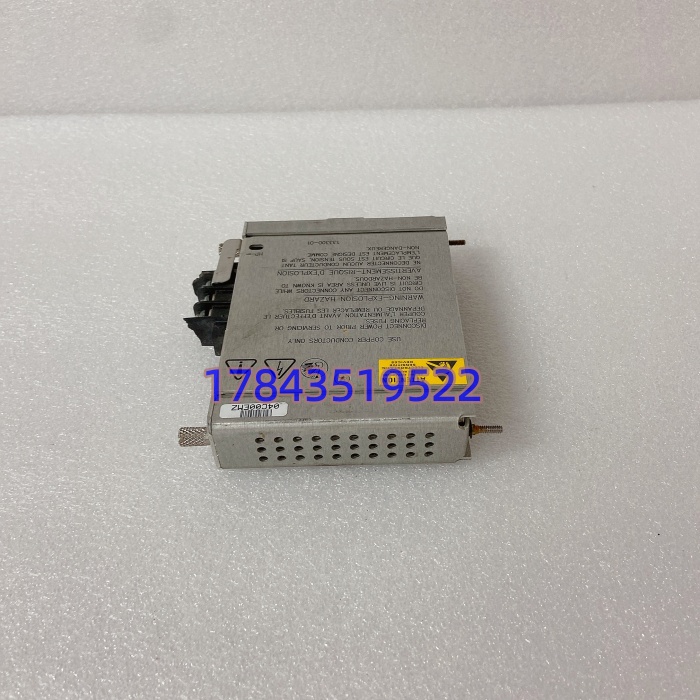

· 型号：133300-01（订货/部件号，对应3500/15-04-00-00高压直流PIM；配套电源卡通常为127610-02 HVDC版，严格来说它只是PIM不是电源本体，常以原厂手册为准）
· 品牌：Bently Nevada（现Emerson Automation，前Baker Hughes/GE，本特利内华达）
· 系列：3500机械保护系统（MPS），3500/15电源模块系列，高压直流电源输入模块（HVDC PIM）
规格参数
· 产品全称：Bently Nevada 133300-01 高压直流电源输入模块（High Voltage DC Power Input Module，PIM for 3500/15）
· 部件号与配置：133300-01 = 3500/15-04-00-00，输入类型高压直流88–140 VDC（典型110/125 VDC），-00为标准工业认证（CE/UL，无ATEX），早期-00到-01是小硬件/固件步进（请以原厂手册为准）
· 角色定位：PIM = Power Input Module，安装在3500机架左侧电源槽后方（直接连在电源卡背面），提供现场直流接线端子+输入滤波/保护，不是独立供电单元，必须配3500/15 HVDC电源卡（如127610-02）才能跑
· 输入电压范围：高压直流88–140 VDC rms（无频率，DC专用），典型电站/海上平台110 VDC或125 VDC蓄电池母线；严格来说它不兼容低压DC 20–30 VDC版（那是133292-01 PIM），插错输入会烧前端或报Input Undervoltage
· 输出到机架：转换后稳压+24 VDC主输出≤5.2 A（≈125 W），辅输出+5 VDC、+12 VDC、–12 VDC给背板与监测卡（3500/40M振动/42M位移等），总功率由配套电源卡定（典型132 W满机架）
· 冗余与切换：机架左侧双半高槽（下主/上备），支持AC/HVDC/LVDC任意混插1+1 Active-Active均流热冗余，拔任一模块不断电，切换<1 ms；第二个电源装了就是备份，移除/插入不中断监测
· 保护功能：内置过压/欠压/短路/反极性保护（HVDC输入端），输入—输出电气隔离>10 MΩ@500 VDC，内部滤波抗DC母线纹ge（电站整流器纹波）
· 面板与指示：PIM本身无面板LED，状态由前方3500/15电源卡显示（POWER OK绿/FAULT红/REDUNDANCY黄），PIM侧面有接线端子螺钉锁紧+熔断座（可选熔丝01720025 for HVDC PIM）
· 物理安装：半高模块约25 mm（高）×128 mm（宽）×127 mm（深），重≈0.26 kg（PIM alone），插入3500机架最左Slot 1（主）/Slot 2（备），IP20机架内，19英寸机柜安装
· 环境规格：工作温度–30至+65℃（降额到+70某些标），存储–40至+85℃，湿度95%无凝露，EMC EN 55011 A级工业，安规IEC 61010-1/ CE / UL，API 670 compliant
· 生命周期状态：原厂EOL（Obsolete/Discontinued，和3500/15整机同步停），全新原装渠道断，市面NSP（New Surplus拆包未用，带Bently标但无原厂质保）和拆机翻新为主，现货24–72 h二手商，原厂交期无
· 兼容系统：3500/05机架、3500/15 HVDC电源卡127610-02、全系列监测卡（22M/40M/42M等）；不向下兼容3300（全高电源物理干涉），不混用LVDC PIM 133292-01（低压20–30 VDC），严格来说133300-01只跑HVDC输入，插AC源会炸前端，请以原厂手册为准
产品介绍
从E维护者视角切入：现场管过汽轮机MPS的人都知道，133300-01不是电源本体而是3500/15高压直流的“进门端子+保护盔甲”——PIM（Power Input Module）坐在机架最左槽后面，现场88–140 VDC（通常电站110/125 VDC蓄电池母线）先进它，再过熔丝和滤波送后方的127610-02 HVDC电源卡转成+24 VDC喂机架。某个燃机电厂项目里碰过，夜间UPS切换110 VDC母线晃了下，低压DC版PIM（133292-01）直接欠压报FAULT，整柜振动监测闪了三秒险些误动ETS——换回133300-01 HVDC版后，电站直流母线纹波和瞬跌落被PIM反极性+欠压锁死扛住，API 670要求机械保护必须接电站蓄电池做独立供电，这就是为什么ABC分类里它进A类：PIM烧了=电源卡失去输入保护，直流母线浪涌穿进机架烧振动卡，汽轮机走安全旁路或跳机，每小时六位数起。
站在供应链价值看，Emerson把3500/15族打EOL，133300-01全新原装绝迹，NSP和拆机件是主流，总拥有成本TCO最大坑是“拿低压DC PIM顶HVDC用”——现场实测发现插错133292-01到110 VDC输入，前端滤波电感受不了高压，上电就烧熔丝或PIM PCB铜箔，比彻底没备件还阴险（误以为兼容实际炸件）。核心优势现在是生命周期延续的战略囤货：建议按“每HVDC机架留1件冷备Buffer stock+供应商代管1件NSP”，Last-time-buy过了但二手扫NSP封ESD袋；严格来说拆机件放超3年端子螺钉氧化接触电阻升，出库前必须上机架接110 VDC假负载测POWER OK+熔丝通断，别光看外观完好就入库，PIM端子氧化引发输入跌落比彻底断电能骗监测卡误报“Probe Fail”。
应用场景与库存策略
燃机电厂汽轮机MPS里133300-01（HVDC PIM）一挂或拿低压版顶替，110 VDC母线浪涌穿进3500/15电源卡烧背板，整个振动/位移通道黑掉，ESD要么旁路要么误动跳机——停机损失按小时六位数，原厂EOL后交期变“停产找第三方”，采购空窗期能把非计划停机KPI炸穿。更麻烦的是3500机架用私有半高PIM插槽，通用直流端子排插不进（机械锁+背板金手指），缺这块=整柜失独立蓄电池供电。
典型场景与备货建议：
· 电厂/燃机汽轮机MPS（3500机架接110/125 VDC电站蓄电池，133300-01 HVDC PIM+127610-02卡）→ 非它不可（API 670要求独立DC供电+反极性保护），建议每机架现场留1件冷备（Buffer stock=1，单电源必配；冗余机架按主机架×1+1备），ABC分类A类，贴“133300-01 HVDC PIM 配127610-02 不混133292-01 LVDC”防拿错。
· 海上平台压缩机监控（盐雾+110 VDC蓄电池母线，晃电频繁）→ HVDC PIM反极性/欠压保护非133300-01莫替，建议平台留拆机件热插拔轮换+岸基保险库封1件NSP冷备，每月上电接110 VDC假负载测POWER OK+端子扭矩（氧化风险高）。
· 冶金高炉风机保护（高温粉尘，单电源风险极大，HVDC来自整流机组）→ 建议Last-time-buy扫货时按机架数×1.5囤NSP封干燥柜<40℃/<60%RH，贴“EOL 133300-01 HVDC PIM 3500/15”，单电源柜强制改1+1冗余+各留1冷备。
· 炼化装置ESD伴生MPS（共用DCS 125 VDC母线，3500接HVDC PIM）→ 供应商代管1件NSP热备，现场留拆机件热插拔，出库前跑3500 Config Software读Supply Status+熔丝通断，不以LED为唯一判据。
真实案例：南方某9F燃机电厂，#1机MPS报“Power Supply A Input Undervoltage”，原配置HVDC单电源跑133300-01+127610-02，维护急调闲鱼“全新原装133300-01”插上，上电FAULT红闪——拆开看标签是小字133292-01 LVDC版（低压20–30 VDC PIM），卖家混标了号，110 VDC灌进去烧了前端滤波电感和熔座，连带炸了127610-02卡，整柜振动监测瘫了4小时ETS切手动旁路。事后查Emerson PCN，133300-01早EOL，原厂NSP在代理有1件冷备+1件127610-02配对但没签代管也没现场Buffer stock。反思下来：3500 HVDC PIM是A类私有备件，必须每机架留1件冷备+供应商代管1件NSP配对电源卡，Last-time-buy多囤两件封ESD柜贴清楚“HVDC 133300-01 ≠ LVDC 133292-01”，停机救火时多花三千备件费远好过炸卡+四小时汽轮机旁路，热插拔前必须核对PIM铭牌输入范围88–140 VDC，并以原厂手册确认该机架是HVDC不是AC/LVDC配置。
