描述
产品详情

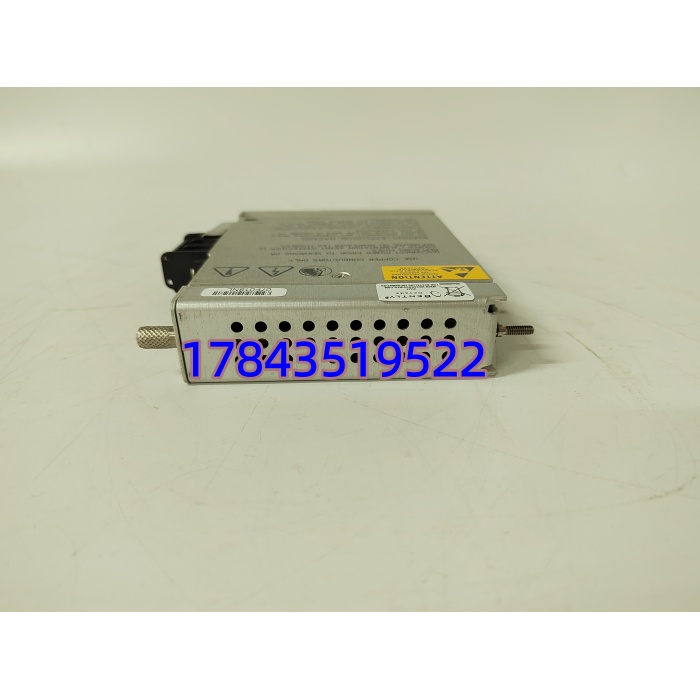

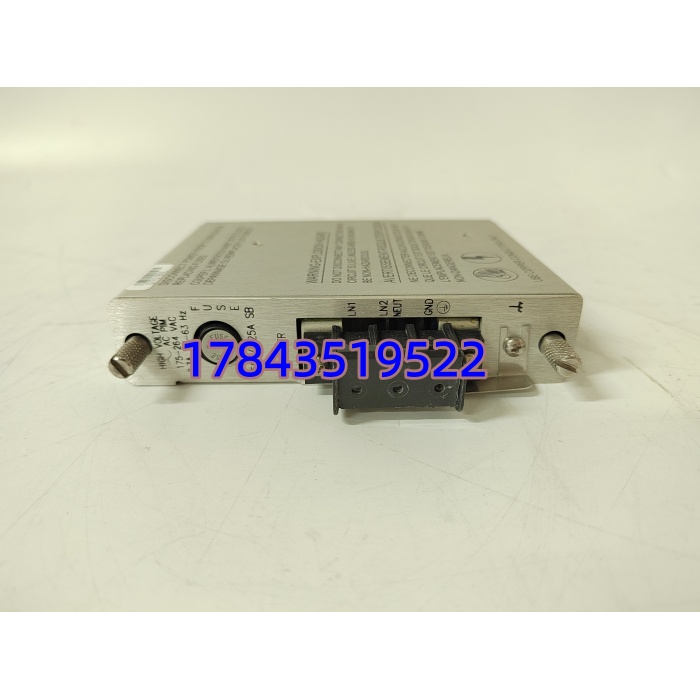

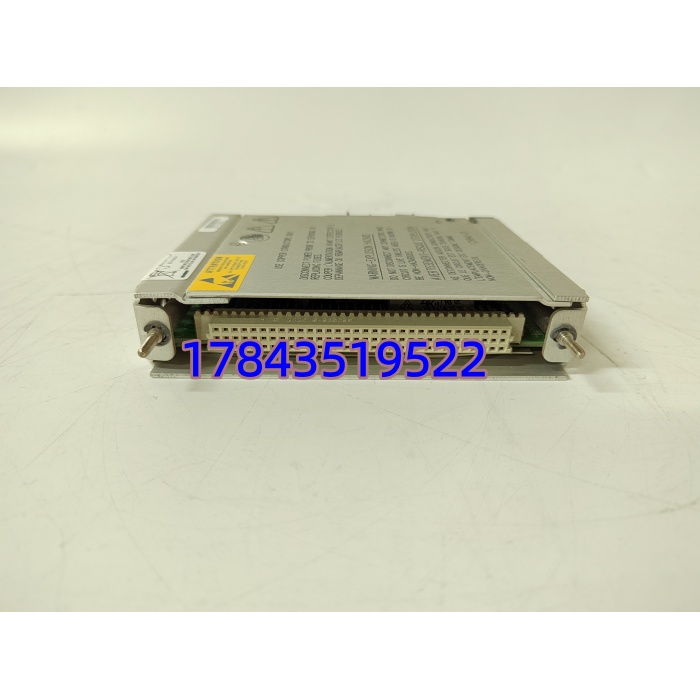

· 型号：125840-01
· 品牌：Bently Nevada（Baker Hughes）
· 系列：3500 Series — 3500/15 Power Supply High Voltage AC Input Module (PIM)
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Bently Nevada（Baker Hughes） |
| 型号 | 125840-01 |
| 所属组件 | 3500/15 High Voltage AC Power Supply Assembly（与 3500/15 Supply Module 配对使用） |
| 模块形式 | 半高（Half-height），占用 3500 机架左侧专用电源插槽之一 |
| AC 输入电压范围 | 175–264 VAC RMS（典型 220 VAC 标称），47–63 Hz |
| 最大输入电流 | ≈2.3 A RMS @ 220 VAC（满载） |
| 输出至机架 | 经 3500/15 Supply 转换为 3500 背板所需直流（≈24 VDC 内部总线） |
| 冗余支持 | 支持双 PIM＋双 Supply 配置（1+1 冗余），主备自动无扰切换 |
| 热插拔 | 支持在线插拔更换（更换时需另一电源正常承担负载） |
| 保护功能 | 输入侧熔断器（原厂保险丝 PN: 01720025）、过压/过流保护、输入-输出电气隔离 |
| 工作温度 | -30℃ ～ +65℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 95% RH，非冷凝 |
| 指示灯 | Supply OK LED（绿—电源正常；灭/红—故障或 AC 丢失） |
| 尺寸（约） | 120.7 × 25.4 × 114.3 mm（半高模块） |
| 重量 | ≈0.34 kg |
| 合规标准 | 设计符合 API 670（第5版）机械保护系统要求；CE / UL 认证 |
产品介绍
现场实测发现，不少厂里把 3500 机架的电源模块当成”插上就用”的普通开关电源——其实 125840-01 是 3500/15 电源组件的前级接口，负责把柜内 220VAC 安全接入并做过流熔断保护后再送进 Supply 模块做 DC 变换。曾碰到一个炼化项目，因未单独预留这块 PIM 作备件，AC 侧浪涌烧了输入端熔丝座，备件只有 3500/15 Supply 本体却无法单独更换 PIM，最终全站 TSI 失电 4 小时等快递。它的存在意义就是让电源前端可独立维护且不波及整个机架。
从库存经理视角看，这款目前 Bently 仍在供货（非 EOL），交期视区域 2–6 周不等，单价不高但停机代价极大——3500 机架断电等于振动/轴位移全通道失去保护，API 670机组不允许。建议归入 B 类备件（按单机架配 1 件冷备），双电源冗余机架建议上下槽位各查一次版本一致性，避免紧急更换时插不进。
应用场景与库存策略
3500 系统是汽机/压缩机 TSI（透平振动监测）的核心，电源 PIM 故障直接导致所有轴振、轴位移、键相通道离线——而多数 DCS 会把”TSI 电源故障”直接触发机组跳闸或旁路保护，这类隐性单点故障比监测卡本身更隐蔽。
- 火力/核电/燃气轮机 — 3500 机架为汽机 TSI 供电，非它不可因机架无替代供电入口 → 建议每套 3500 机架（尤其单电源配置）备 1 件 125840-01 冷备，双冗余机架至少核查两片版本匹配。
- 石油化工离心压缩机组 — API 670强制要求机械保护系统供电冗余 → 若机架只配单电源，借大修窗口追加第二套 PIM+Supply 实现 1+1 冗余，备件同步补 1 件。
- 大型旋转机械（水泵/风机）状态监测 — 非安全停机级可用单电源 → 建议按 ABC 分类 B 类管理，2–3 个同类机架共享 1 件周转备件即可。
- 海外项目或偏远场站 — 物流周期 >4 周 → 提高半级安全库存，现场存 1 件密封原包避免国际调货延误。
真实案例：西南某化肥厂合成气压缩机组，3500/15 机架配单电源。雷雨季节柜内 AC 配电微浪涌致 125840-01 输入熔丝烧毁（Supply 本体完好），现场无单独 PIM 备件。因该 PIM 与 Supply 模块卡扣联动拆装，维护工试图整体更换 Supply 也因型号细微差异（老 Rev.G 对新型 Supply 背板 PIN 定义变化）自检报错。最终等省会城市调货耗时 26h，压缩机组因 TSI 失电被联锁闭锁无法启动——日产量损失折算超六位数。复盘后该厂将所有 3500 机架 PIM 列入必保备件清单，单价不过千把块。
