描述
产品详情

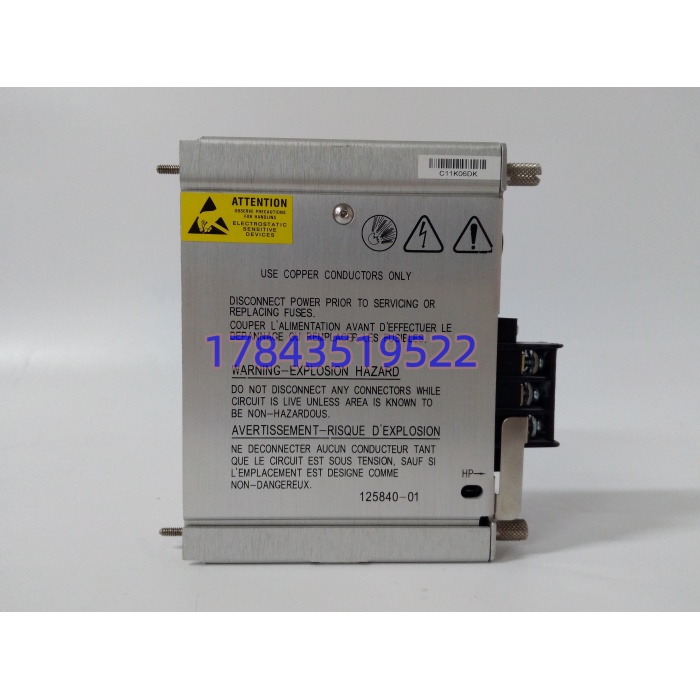

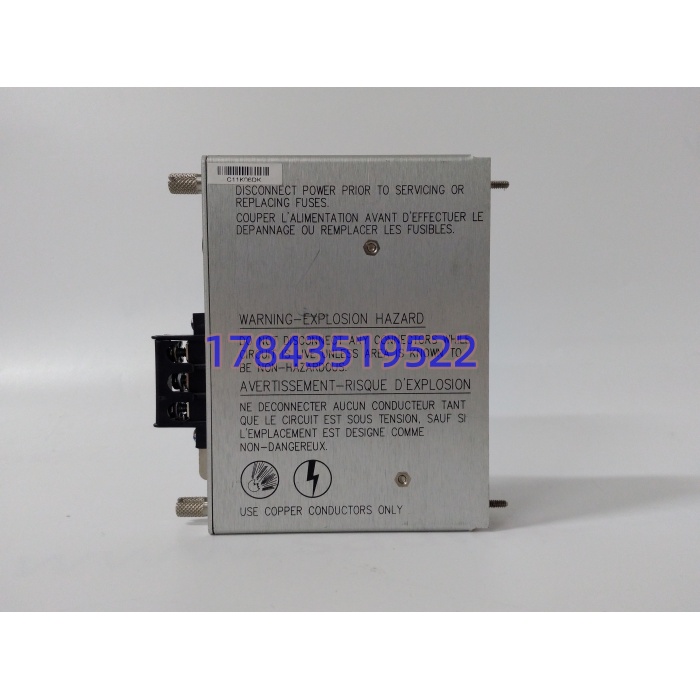

· 型号：125840-01（350015 指 3500/15 整套）
· 品牌：Bently Nevada
· 系列：3500/15 电源单元 PIM 侧
规格参数
- 产品定位：3500/15 高压 AC 电源输入模块（PIM），背板侧插装
- 适配主体：127610-01（高压 AC 电源主体）、106M1079-01（通用 AC 主体）

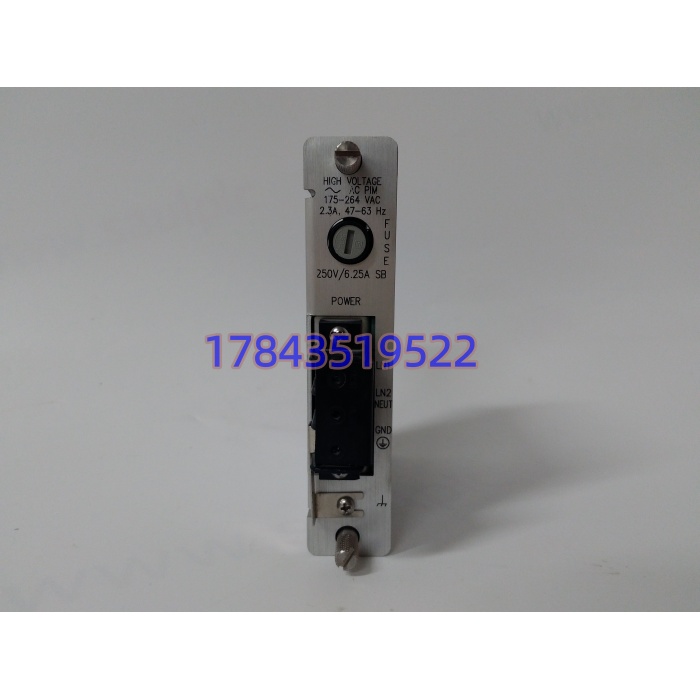

- 输入电压：175-264 V AC RMS（247-373 V AC peak），47-63 Hz
- 最大输入电流：2.3 A RMS（满机架 14 槽负载）
- 保护：PIM 侧有过压熔丝（可换 01720045 备件熔丝），欠压不损坏，过压熔断丝断后 SUPPLY OK 灭
- 隔离：PIM 与机架背板间通过 127610-01 主体做 2500 VDC 级隔离，PIM 自身不隔离输出
- 尺寸：120.7×25.4×114.3 mm（半高单窄，比主体 50.8 mm 宽窄一半）
- 重量：0.34 kg
- 工作温度：-30…+65℃（PIM 比主体宽温，因在柜后不吃背板热）
- 安装：3500/05 机架最左电源槽，127610-01 主体在前、125840-01 PIM 在后，同槽双层滑入
- 生命周期段差异：125840-01=高压 AC PIM；125840-02=低压 AC PIM（85-132 V）；129478-01=高压 DC PIM；133300-01=低压 DC PIM，互不替
产品介绍
从维护者视角切：在沿海某 LNG 接收站 3500 柜里碰过——夜间 SUPPLY OK 绿灯灭，查下来不是 127610-01 主体坏，是 125840-01 PIM 里那颗过压熔丝被雷雨感应尖峰打断了。PIM 这东西现场没人单独备，都当“电源模块附属件”忽略，结果等 2 天从同行库调 PIM 回来，汽机轴振监测裸奔 48 小时。125840-01 干的就是“电源主体和脏市电之间的挡泥板”：熔丝、共模电感、压敏前级都在它身上，主体 127610-01 只管整流稳压。严格来说 125840-01 只在配 127610-01（高压 AC 主体）时完整成立，拿它配 129486-01（高压 DC 主体）物理插不上——PIM 尾插引脚定义按 AC/DC 分流，错配会顶掉主体背板针。350015 这个写法在采购单里必须展开成“3500/15 127610-01 + 125840-01”，只写 350015 供应商发单主体不发 PIM 的概率我见过三次。
生命周期上 Bently 把 3500/15 归成熟长期支持，125840-01 原厂新件交期 12-20 周，授权渠道 New Surplus；国内拆机 PIM 单件 800-2000 人民币晃（比主体便宜一个数量级，但缺了它主体就是砖）。TCO 算下来 PIM 单件贱但“缺件=电源单元不完整=TSI 系统单点故障”，归 B 类偏 A。二手市场常把“PIM 螺丝孔能对上”当“可用”，忽略内部熔丝熔断历史和共模电感绝缘——不做 500 VDC 兆欧表打输入-机壳绝缘，雷雨季照样再断一次。
应用场景与库存策略
停机损失视角：125840-01 PIM 熔丝断了=3500/15 整单元掉电=机架轴振/轴位移/转速卡全黑，API 670 保护失效，连续汽机只能保守降负荷或切手动，一次非计划停机损失七位数起。
典型场景与备货建议：
- 火电/燃机 3500 柜（220 V 厂用电波动大，雷雨季尖峰多）：非 125840-01 不可（125840-02 低压 PIM 插不上） → 建议按“在线 3500/15 电源对数×1”备 PIM，至少每站冷备 2 件（主备各 1）+区域库备 2 件，B 类偏 A。
- 海上平台 3500 系统（电网质量差、UPS 切换瞬态多）：PIM 熔丝消耗快 → 备 2 件 New Surplus+原厂备件熔丝 01720045 一管。
- 集团多厂同型 3500 阵：走 Baker Hughes 服务协议 VMI 代管 PIM 5-8 件（单件贱值得批量代管），释放各厂零散资金。
- 高湿（污水厂 3500 辅机柜）：选 conformal 涂覆批次 PIM，普通裸板别上户外柜。
真实案例：2021 年江淮某 330 MW 机组，雷雨夜 3500 柜 125840-01 PIM 过压熔丝断，SUPPLY OK 灭，轴振监测黑 36 小时，运行靠手持测振仪每班抄点检。库存 0，从南京同行库调 PIM 拆机件 1 天到，换 PIM+测绝缘 2 小时恢复。事后该厂把 PIM 从 C 类提 B 类偏 A，按“每 2 电源对备 1 PIM”囤 4 件（分两柜），并把“PIM 熔丝状态每季度目视+兆欧表抽检”写进点检卡。备件钱不到一次黑屏运行风险的零头。
