产品详情

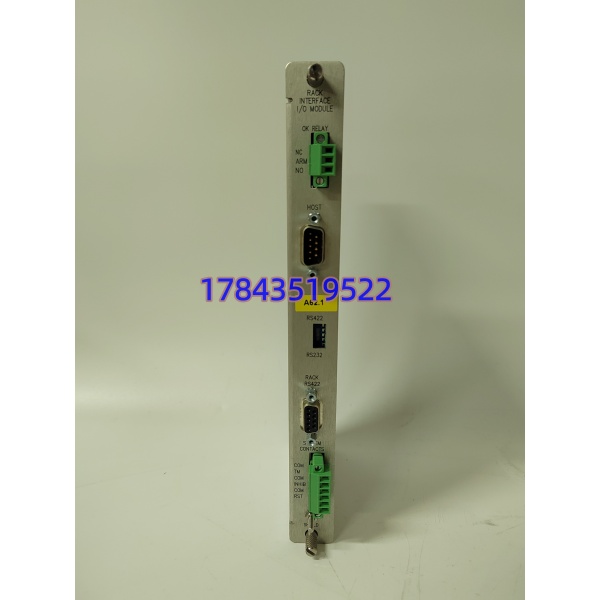

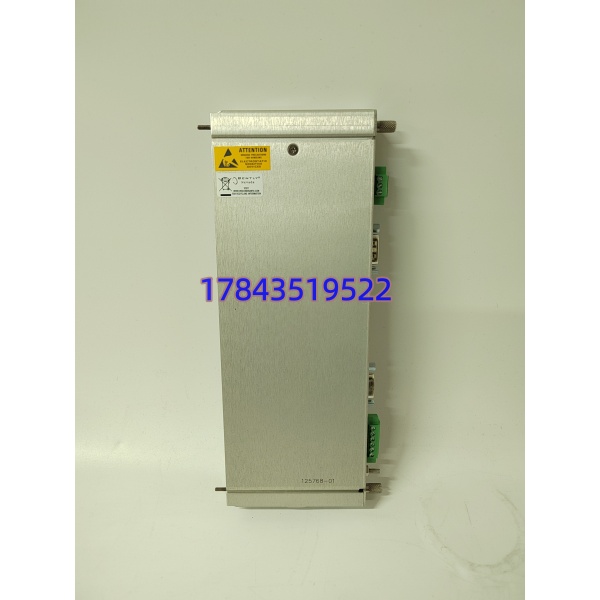

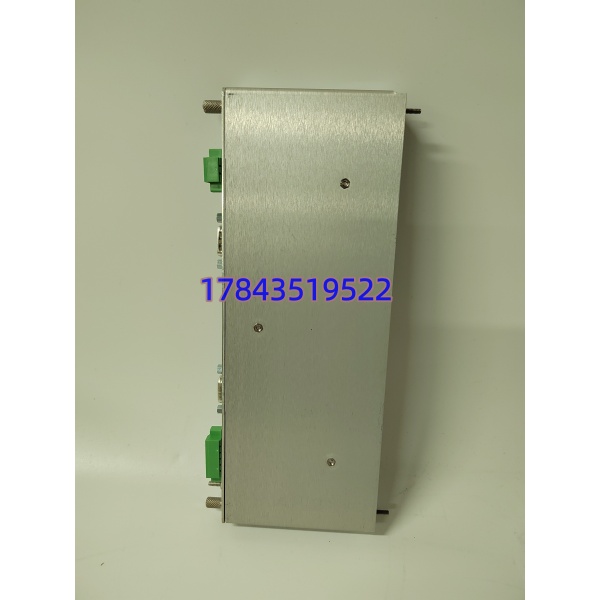

· 型号：125768-01
· 品牌：Bently Nevada（本特利内华达）
· 系列：3500/20系列
规格参数
- 型号：125768-01
- 品牌：Bently Nevada
- 产品类型：机架接口I/O模块（RIM，Rack Interface Module）
- 所属系统：Bently Nevada 3500系列机械保护系统
- 安装位置：必须安装在3500机架的第一个插槽（紧邻电源模块）
- 通信接口：RS232（最大传输距离30m）、RS422（最大传输距离1200m）
- 波特率：最大38.4K（自动调节）
- 通信协议：Bently Nevada专有协议，兼容TDXnet、TDIX、DDIX外部通信处理器；支持Modbus RTU/ASCII
- 功耗：典型值4.75W（部分资料标注<10W，需以原厂手册为准）
- 电源：由3500系统提供（-24VDC ±0.5%）
- 地址范围：63个可选地址（TMR版本支持127地址）
- 继电器输出：24Vdc/120Vac，5A，20W/600VA
- 配置方式：通过3500 Rack Configuration Software进行机架组态
- 状态指示：前面板LED（OK、TX/RX、TM、CONFIG OK）
- 配置钥匙锁：支持RUN/PROGRAM模式切换，防止未授权配置修改
- 冗余功能：TMR版本支持”监视通道比较”，持续比较三个冗余监测器输出
- 菊花链连接：支持多框架级联，扩展系统规模
- 工作温度：-40℃ ~ +85℃
- 存储温度：-40℃ ~ +85℃
- 尺寸：约24.20cm × 2.44cm × 24.10cm（9.50″ × 0.96″ × 9.52″）
- 重量：约0.5kg ~ 0.91kg（不同来源有差异，以实物为准）
- 防护等级：IP20（柜内安装）
- 认证：API 670、IEEE 1156、ATEX Zone 2（可选）
- 原产地：美国
产品介绍
125768-01是Bently Nevada 3500系列的一款机架接口I/O模块（RIM），本质上是一台”通信管家”。3500机架里插满了各种监测卡——位移的、速度的、温度的——但这些卡各自为政，数据怎么汇总、怎么传给上位机、怎么接受配置指令，全靠这块RIM模块来协调。它必须插在机架的第一个槽位，紧邻电源模块，整个3500系统的”中枢神经”从这里出发。
这块模块支持RS232和RS422两种物理接口，RS232适合工程师站在机柜前面用笔记本直连调试，RS422适合把数据拉到几百米外的控制室。波特率最高38.4K，对振动监测数据来说够用了。它的前面板有个钥匙锁，RUN模式防止误操作改配置，PROGRAM模式才允许远程组态。我在现场见过有人把钥匙留在PROGRAM模式出去吃饭，回来发现配置被人动过，报警阈值全乱了，花了半天才恢复。
应用场景与行业案例
痛点切入
大型旋转机械的振动监测系统，机架里插了十几块监测卡，每块卡负责几个测点。如果没有统一的接口模块，工程师得逐块卡去抄数据、改配置，效率低还容易出错。125768-01作为RIM，把整架子的数据汇总起来，通过一根通信线送到上位机，配置也能集中管理，省了大量现场跑腿的时间。
典型场景
- 火力发电：汽轮发电机组3500振动监测系统的通信枢纽。非它不可的原因：一台600MW机组可能有60~80个振动测点，分散在4~6个3500机架里，RIM模块把各机架数据汇总后送到DCS和振动分析工作站，实现集中监控。
- 石油化工：离心压缩机组的状态监测网络。压缩机厂房和控制室距离远，RS422的1200m传输能力正好满足，不用额外加中继器。
- 冶金行业：轧机主电机的多机架级联监测。轧机电机、齿轮箱、联轴器测点多，需要多个3500机架，RIM的菊花链功能把多个机架串成一条总线，布线简洁。
- 核电行业：主泵和应急柴油机的TMR冗余监测。核级设备要求三重冗余，TMR版本的RIM持续比较三个监测器的输出，任一通道偏离设定范围就报警，可靠性极高。
- 造纸行业：纸机烘缸和压榨部的振动监测。纸机产线长，RIM模块把各段监测数据汇总到中央控制室，便于趋势分析和预测性维护。
真实案例
2021年春天，我在南方一家石化厂，他们一台乙烯裂解气压缩机的3500监测系统突然和DCS失去通信，所有振动数据中断。现场排查发现是125768-01模块的RS422驱动芯片损坏，通信中断但模块本身还在工作，前面板TX/RX灯不闪了。当时正值装置大修后的开车关键期，振动数据中断意味着无法判断压缩机轴承状态，厂长不敢开机。仓库里没有同型号备件，原厂交期4周。最后通过渠道商紧急调到一块库存件，凌晨1点换上，重新设置机架地址和波特率后，3点恢复通信，DCS上所有振动曲线重新上线。仪表工程师后来跟我说：”RIM模块看着不起眼，但它一坏，整架子卡都成了瞎子，备件必须成对囤。”
