产品详情
· 型号：3500/33（业内简写350033，部件号149986-01，半高16通道继电器输出；配套I/O端子板通常125672-01无安全栅或125689-01带安全栅）
· 品牌：Bently Nevada（现Emerson Automation，前GE/Baker Hughes，本特利内瓦达）
· 系列：3500机械保护系统（MPS/TSI），半高输出模块，用于汽轮机/压缩机轴系硬报警跳闸输出
规格参数

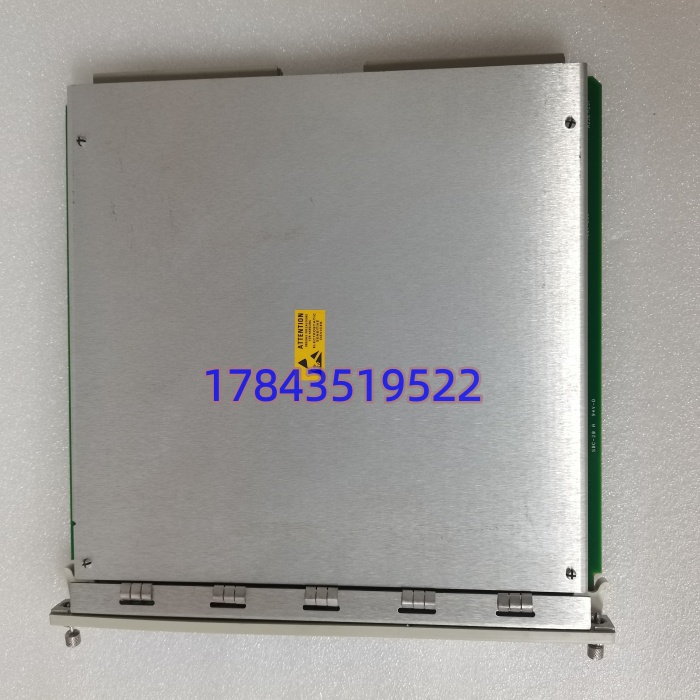

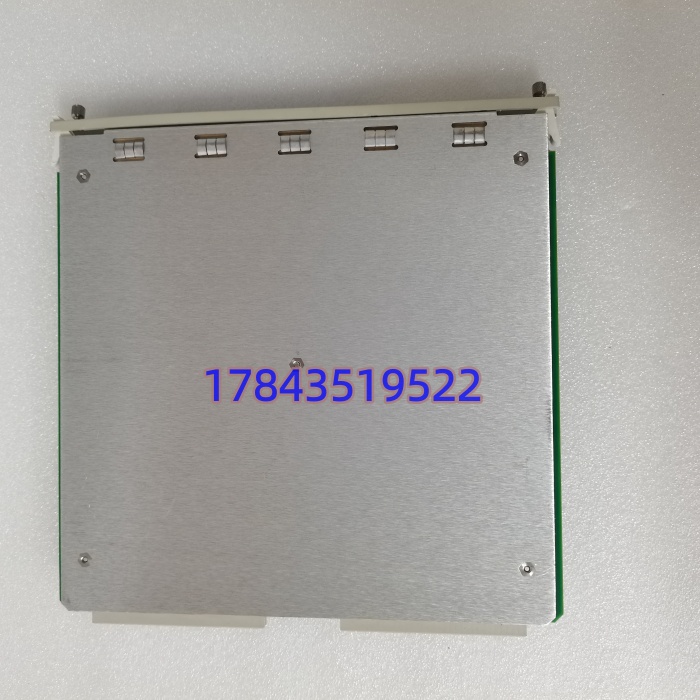

· 产品全称：Bently Nevada 3500/33 十六通道继电器输出模块，前面板部件号149986-01（半高，Relay Output Module）
· 模块定位：3500机架半高（half-height）输出槽专用，占用左侧电源槽右侧任意输出槽（Slot 1–16中标记为Output），不可插监测/电源/接口槽，支持热插拔
· 通道配置：16路完全独立可编程SPDT继电器（Form C，常开NO/常闭NC/公共COM），每路可映射任意监测卡Alert/Danger或逻辑组合（与/或/延时），严格来说它只在固件v2.x以上支持Event Recording时间戳，老v1.x无此功能，请以原厂手册为准
· 触点规格：额定负载2 A@30 VDC阻性，0.5 A@125 VAC阻性（根据官方Datasheet），最小动作信号5 VDC@10 mA，机械寿命>10⁷次，电气寿命>10⁵次@满载
· 动作特性：硬件级继电器驱动，从监测卡报警到触点吸合<10 ms（不依赖CPU/通信），直连ESD紧急跳闸回路或DCS DI，满足API 670要求“独立硬线保护不依赖软件”
· 接线方式：后端插I/O端子板125672-01（无安全栅，通用）或125689-01（带内部安全栅Zone 1/2），现场电缆进端子板螺丝锁，模块本身只带背板金手指无现场端子
· 供电与功耗：3500机架背板统一+24 VDC（±10%），典型功耗约4 W，满机架由3500/15电源供（127610-01 AC或133300-01 HVDC等）；继电器线圈与触点间隔离>1000 VAC
· 面板指示：前面板每通道独立LED（Alert绿/Danger红可程控映射），OK绿（模块健康），TX/RX黄（通信），Bypass黄（模块旁路模式）；就地看哪路报警吸合不用开软件
· 逻辑与延时：每通道可编程吸合/释放延时（0–60 s步进），防探头噪声误动跳闸；支持报警闭锁（Latch）直到手动复位，ESD里常用Danger锁到汽轮机打闸后才复位
· 物理尺寸：半高标准120.7 mm（高）×50.8 mm（宽）×251.5 mm（深），重≈0.36 kg，插槽半高占用1个槽位（电源槽旁输出槽），IP20机架内
· 环境规格：工作–30至+65℃（API 670现场用），存储–40至+85℃，湿度95%无凝露，EMC EN 55011 A级，安规IEC 61010-1 / CE / UL / API 670第5版 compliant
· 生命周期状态：原厂Obsolete/EOL（和3500整体PCN同步约2020后停），全新原装渠道基本断，市面NSP（New Surplus拆包未用）和拆机翻新为主，现货24–72 h二手商，原厂交期无
· 兼容系统：3500/05机架全系列监测卡（40M径向/42M加速度/22M接口等），不向下兼容3300（3300继电器是全高物理干涉），严格来说149986-01是前卡P/N，必须配后端I/O端子板125672-01或125689-01才有现场接线，单插前卡无触点输出
产品介绍
从场景痛点切入：干过TSI（汽轮机安全监视）的人都知道，3500/33这块半高继电器卡不是普通PLC输出——它是API 670强制要的“硬线跳闸手臂”。某个燃煤电厂项目里碰过，#3机大修后3500/40M径向振动Danger吸合，但ESD没跳：原来3500/33继电器卡触点烧蚀（老拆机件运行12年触点氧化），Alert/Danger逻辑算对但硬线到ETS断掉，运行硬旁路着跑两班才敢手动打闸。它干的事很专：把监测卡报警转16路独立SPDT硬驱动去ESD跳闸/DCS报警，动作<10 ms不依赖CPU，软件死机也不影响硬继电器——通用继电器模块插不进3500半高输出槽（背板私有总线+报警映射寄存器），ABC分类进A类：这卡挂或触点瞎=轴振超限不跳机（安全旁路HAZOP大忌）或误动跳百万千瓦机组，停机损失按小时六位数起。
站在供应链价值看，Emerson打3500/33 149986-01 EOL，全新原装绝迹，NSP和拆机件是主流，总拥有成本TCO最大坑是“热插拔后忘了关Bypass”——现场实测发现拔卡再插，默认Bypass黄亮（所有继电器强制释放），不连3500 Config Software关旁路，ESD硬线全哑，轴超限也不跳比误动更阴险。核心优势现在生命周期延续战略囤货：建议按“每TSI机架留1件冷备Buffer stock（通常配1–2块/架，轴振+轴向各映射一路，备1件冷备覆盖全架输出）”，Last-time-buy过了但二手扫NSP封ESD袋；严格来说拆机件放超2年触点氧化/簧片疲劳，出库前上机架接假负载测16路吸合+释放+ETS模拟打闸，别光看OK绿就入库，TSI里继电器不动作=机组撞瓦盲保护。
应用场景与库存策略
汽轮机TSI里3500/33触点氧化或卡Fault，径向Danger硬线到ETS断掉，轴超限不跳机走安全旁路（HAZOP记重大风险）——原厂EOL后交期变“停产找第三方”，采购空窗期把非计划停机KPI炸穿，而3500半高输出槽用私有背板+硬报警映射，通用欧姆龙/菲尼克斯继电器卡物理插不进，缺这块=整柜报警手臂断。
典型场景与备货建议：
· 电厂汽轮机TSI（3500机架装3500/33做径向振动/轴向位移Danger→ETS跳闸，配125672-01端子）→ 非它不可（API 670硬线<10 ms不依赖CPU+半高私有槽），建议每机架现场留1件冷备（Buffer stock=1覆盖全架输出，通常1–2块/架备1冷备），ABC分类A类，贴“149986-01半高16路配125672-01无安全栅 固件v2.x+”防拿成老v1.x缺Event Recording。
· 炼化裂解气压缩机MPS（盐雾+强EMC，振动Danger→ESD硬跳闸）→ 硬继电器非3500/33莫替，建议装置留拆机件热插拔轮换+供应商代管1件NSP冷备，每月上电假负载测16路吸合/释放+ETS模拟打闸（小螺丝短COM-NO看LED）。
· 冶金高炉风机TSI（单机架风险大，径向Danger保护风机轴瓦）→ 建议Last-time-buy扫货时按机架数×1囤NSP封干燥柜<40℃/<60%RH贴“EOL 3500/33 149986-01 半高”，单机架改冗余接口+各留1冷备输出卡，出库前Reload Config关Bypass看继电器动作。
· LNG接收站压缩机TSI（SIL 2/3硬独立）→ 供应商代管1件NSP热备，现场留拆机件热插拔，出库前跑Rack Config Software关Bypass看每通道LED映射Alert/Danger+假负载吸合，不以LED为唯一判据（插完默认Bypass黄亮）。
真实案例：北方某2×350 MW电厂，#2机TSI报“Relay Module A Fault”，维护热插拔换了一块闲鱼“全新原装3500/33 149986-01”，插上OK绿但ETS硬线全哑——忘连笔记本关Bypass（黄亮默认继电器强制释放），径向振动跑满200 μm Danger吸合但COM-NO不闭合，运行硬旁路两班才发现DCS里ETS DI全零，手动打闸时已经微碰磨瓦振大。事后查Emerson PCN，149986-01早EOL，原厂NSP在西安代理有1件冷备但没签代管也没现场Buffer stock（原配置单输出卡备1件赌运气）。反思下来：TSI继电器输出是A类私有备件，每机架留1冷备+供应商代管1件NSP，Last-time-buy多囤两件封ESD柜贴“换卡必须Reload Config关Bypass看16路吸合/ETS模拟打闸”，停机救火时多花四千备件费远好两班盲保护撞瓦，热插拔OK绿≠Bypass关（插完默认黄亮强制释放），插完必须连Rack Config关Bypass测16路COM-NO吸合+Danger→ETS打闸，并以原厂手册确认该槽是输出槽配125672-01或125689-01安全栅版（Zone 1/2用125689-01）。
