描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 3500/45 |
| 制造商 | Bently Nevada (本特利内华达，现属 Emerson) |
| 系列归属 | 3500 机械保护系统 (MPS) |
| 产品类型 | 位置监测器 (Position Monitor) |
| 通道数量 | 4通道，软件独立可编程 |
| 支持传感器类型 | 电涡流探头 (Proximitor)、旋转位置传感器 (RPT)、DC/AC LVDT、旋转电位计 |
| 可编程监测功能 | 轴向(推力)位置、差胀(多种斜坡模式)、壳体膨胀、阀门位置 |
| 供电方式 | 3500机架背板供电，24 VDC |
| 安装方式 | 3500标准机架全高插槽，支持热插拔 |
| 固件/软件要求 | 3500组态软件 ≥ V2.41；使用RPT测阀位需 ≥ V3.00 |
| 物理尺寸 | 约 260 mm × 26 mm × 240 mm (含把手)，重量约 0.85 kg |
| 认证 | 符合 API 670 国际标准 |
产品深度介绍

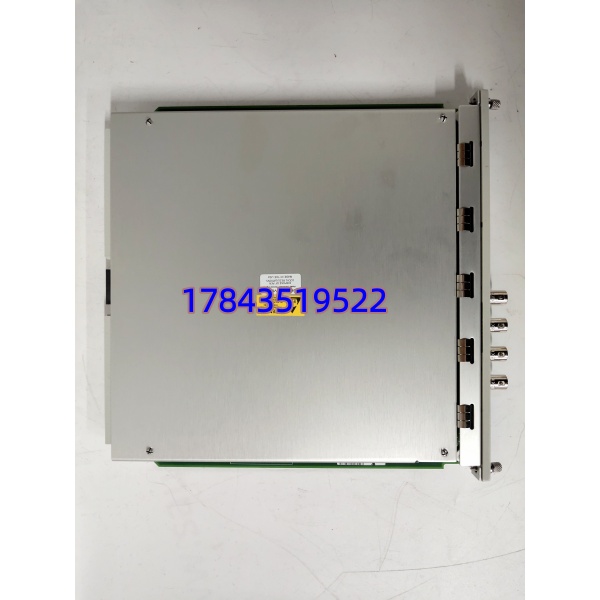

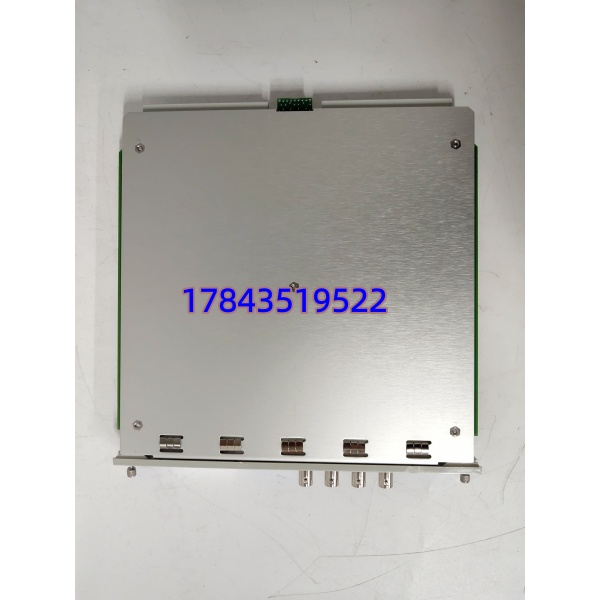

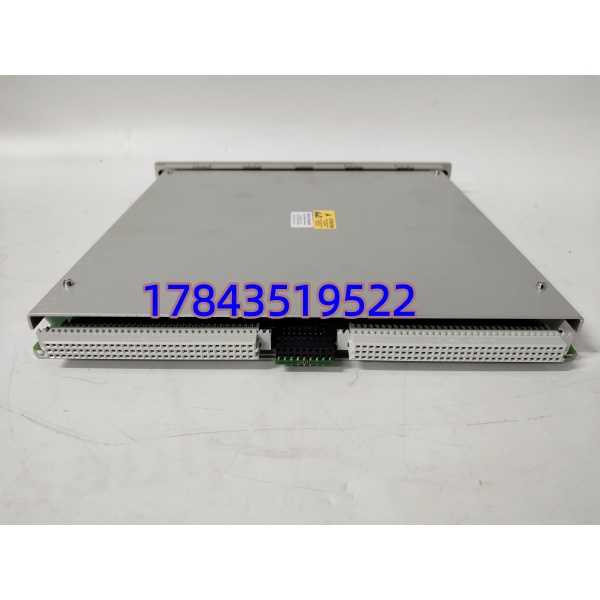

Bently Nevada 3500/45 是3500机械保护系统（MPS）中的核心位置监测模块，属于四通道高精度监测卡件。它专门负责接收来自电涡流探头、LVDT、RPT及旋转电位计等位移传感器的信号，对汽轮机、压缩机等旋转机械的轴向位置、差胀、壳体膨胀及阀门位置进行实时监测和报警保护。
这款模块的核心价值在于多传感器兼容和软件可编程的灵活性。一个模块就可以覆盖轴向位移、各种模式的差胀监测（标准单斜坡/双斜坡/互补差胀）、壳体膨胀乃至阀位反馈等多种应用，真正做到了“一块卡解决一类问题”，大大简化了备件种类。
特别注意：
- 订货号确认：3500/45有多种后缀变体。例如“-01”为带内部端子的标准配置，“-06”为特殊传感器配置，“-CN”为中文版组态。采购前务必核对原模块的完整订货号。
- 固件版本：3500/45对固件版本有明确要求。若使用RPT传感器进行阀位监测，组态软件必须升级至V3.00及以上版本，否则无法识别和配置。
应用场景与行业案例
工程痛点描述
大型汽轮机组或压缩机组，最怕的就是转子轴向位移超标导致的推力瓦烧毁或动静碰磨。这类事故往往发生在几秒钟之内，等操作员看到DCS画面上的数值异常再手动干预，已经晚了。因此，轴向位移和差胀的监测通道，必须配备高可靠性、响应及时的监测模块。如果模块的报警响应时间设置不合理，要么提前误跳车，要么真出了问题来不及保护——这个报警延时参数的设置，现场工程师的经验直接决定了设备安全。
典型应用场景
- 火力发电 – 汽轮机轴向位移/差胀监测
汽轮机启停过程中，转子热膨胀与静子之间的差胀控制至关重要。3500/45通过电涡流探头实时监测差胀值，一旦超限触发报警或跳机保护，避免动静碰磨。 - 石油化工 – 离心压缩机轴向推力监测
催化裂化主风机的推力轴承位置，是判断轴承磨损程度的直接指标。3500/45连续监测轴向位移，提前预警推力瓦温度异常前的位移变化。 - 油气管道 – 压缩机壳体膨胀监测
大型管道压缩机在工况变化时，壳体热变形会影响轴承对中。3500/45的壳体膨胀监测功能，为机组对中状态提供数据支撑。 - 冶金 – 大型风机轴位置监测
高炉鼓风机的轴向窜动监测，防止转子在高速运转时发生轴向窜动导致的设备事故。 - 阀门执行机构 – 关键阀门位置反馈
在汽轮机进汽调节阀或大型蝶阀上，通过RPT传感器监测阀门的实际开度位置，与指令信号形成闭环。
案例：华东某炼化项目紧急备件
去年夏天，华东一家炼化企业的一套乙烯装置压缩机组，控制室突然出现“轴向位移超限”报警，机组降负荷运行。仪表工程师检查后发现，3500机架上的位置监测器模块信号输出不稳定，时有时无，判断是模块内部通道故障。
当时整个乙烯装置负荷已经降到了70%，如果再降下去，下游的聚乙烯装置就得减产。设备部紧急联系原厂备件，回复说模块交货期要4-6周。
他们通过渠道找到我们，确认我们手里有一块3500/45-01-CN的全新原装模块，型号后缀完全一致。当天发出，第二天到货。仪表工按照操作规范，将新模块直接热插拔插入机架——3500系统支持在线更换不停机。系统自检通过后，信号恢复稳定，机组逐步加至满负荷。整个过程没有导致非计划停车，避免了至少500万的生产损失。事后工程师说，关键备件库里不能只有理论上的“安全库存”，实际到了这种时候，谁手上有现货谁就能救命。
