描述
产品详情

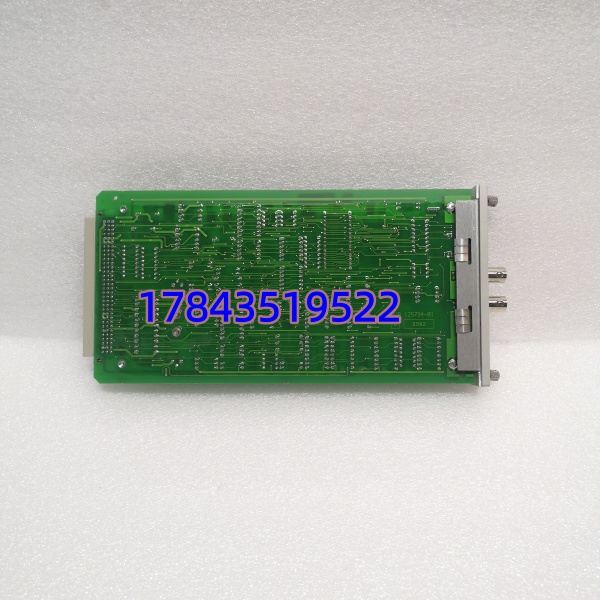

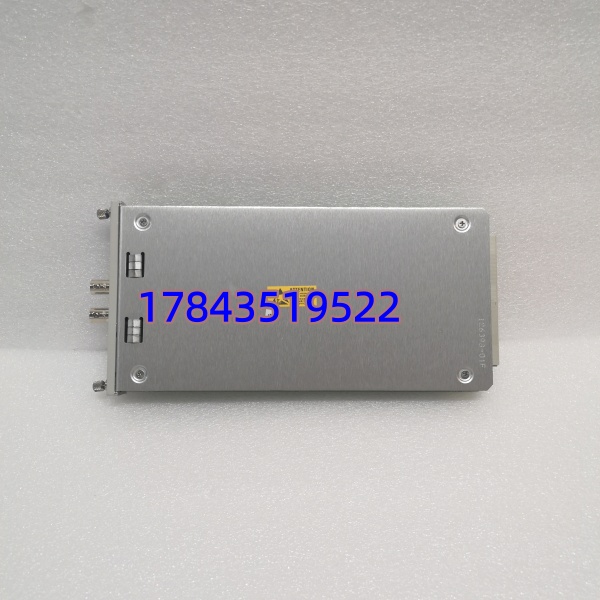

· 型号：3500/25
· 品牌：Bently Nevada（贝克德）
· 系列：3500 机械保护系统（MPS）
规格参数
- 产品型号：3500/25
- Bently 部件号：125792-01
- 产品类别：键相（Keyphasor）/ 转速监测模块
- 适用系统：Bently Nevada 3500 系列机械保护系统（MPS）
- 通道数：2 个独立通道/卡
- 支持传感器类型：
- 电涡流键相传感器（如 3300 XL 8mm 键相探头 + 前置器）
- 磁阻式键相传感器（Magnetic Pickup / Speed Sensor）
- 输入信号：键相脉冲（每转 N 个脉冲，取决于齿轮盘/键槽配置）
- 测量参数：
- 转速（RPM）/ 零转速检测
- 相位角（Phase Reference，用于振动相位分析）
- 键相脉冲输出（可供外部设备如 DCS/DEH 使用）
- 信号调理：每通道独立可编程增益、阈值、滤波、脉冲整形
- 报警输出：每通道 2 级报警（Alert / Danger），OK / Alert / Danger 状态指示
- 转速范围：典型 0~30,000 RPM（具体上限取决于传感器类型和齿轮盘齿数，需核对手册）
- 零转速设定：可编程零转速阈值，用于机组盘车/停机保护
- 通讯接口：
- TDXnet（3500 机架内部总线，连接 RIM/DI 模块）
- Modbus RTU（RS-485，连接 DCS/PLC/SCADA）
- 供电：由 3500 机架背板统一供电（无需外接电源）
- 功耗：典型约 3~5W
- 物理尺寸：标准 3500 模块，约 160×115×25 mm，重约 0.2~0.3kg
- 安装方式：插卡式，安装于 3500 机架（如 3500/05 机架）指定槽位
- 指示灯：每通道 OK / Alert / Danger LED 状态指示
- 工作环境：温度 -30℃～+65℃（机柜内安装），湿度 0%~95% 非凝露
- 存储温度：-40℃～+85℃
- 认证：CSA/NRTL、CE、ATEX/IECEx（部分版本，适用于危险区域），SIL 2/3（需核对具体证书）
- 平均无故障时间：MTBF > 15万小时（以原厂可靠性报告为准）
产品介绍
3500/25 是 Bently Nevada 3500 TSI 系统中的键相（Keyphasor）模块，一台汽轮发电机组通常需要 1~2 块（单键相或双键相冗余配置）。它的核心任务是把键相传感器的脉冲信号调理成干净的 TTL/CMOS 电平脉冲，送给 3500 机架内部的 TSI 处理单元，用于计算转速、相位角、零转速三大关键参数。
转速信号是汽轮机 DEH（数字电液控制系统）和 TSI 保护逻辑的命脉——超速保护（Over-speed Trip）直接依赖它，零转速信号用于盘车投入判断，相位基准用于振动分析（1X/2X 频谱分析需要键相做同步触发）。跟 3500/42M 振动卡不同，25 卡只有 2 个通道，功能专一但绝对不能少——转速信号丢了，DEH 侧可能直接触发跳闸。
有一点要注意——125792-01 的”-01″后缀代表特定硬件/固件版本，不同后缀在传感器兼容性（电涡流 vs 磁阻）和脉冲计数逻辑上有差异，不能简单混用，买之前务必核对现有机架的 3500 版本和组态软件兼容性。
应用场景与行业案例
痛点切入
汽机冲转过程中 TSI 画面突然报”Keyphasor Signal Lost”——DEH 侧转速信号丢失，超速保护逻辑可能直接跳闸。深夜翻出库房提前测好的 3500/25 备件，断电换卡、核对键相传感器接线（探头间隙电压正常）、上电——5分钟内转速信号恢复，冲转继续。没有备件？机组跳闸，重新冲转一次损失几万起步。
典型场景
- 火电厂汽轮机TSI — 3500/25 提供 #1 和 #2 键相信号，支撑转速测量、超速保护（OST）、零转速保护和振动相位分析。
- 燃气轮机/联合循环 — 燃机转子转速高（可达 5000+ RPM），25 卡接磁阻式速度传感器，提供转速反馈给燃气控制系统的转速控制回路。
- 大型压缩机机组 — 离心压缩机轴系转速监测，键相脉冲送 SCADA 做转速保护和趋势记录。
真实案例
南方某 300MW 机组，大修后做汽轮机冲转试验，转速升到 1500 RPM 时 TSI 画面突然报”Channel 1 Keyphasor Loss”，DEH 侧转速信号跳变到 0，触发超速保护联锁准备跳闸。紧急手动 Inhibit 该通道后保住了冲转。停机检查 3500/25 的 ERR 灯常红——通道 1 输入电路失效。翻出 MRO 库房提前做过高低温老化测试的 125792-01 备件，断电拔旧卡、插新卡、核对探头间隙电压（涡流传感器的 -10V DC 间隙电压正常）、上电——3 分钟后 TSI 画面转速数据恢复，重新冲转一次成功。汽机工程师说：”键相卡只有两块，坏了就是跳机风险，永远备一块在库房。”
