描述
产品详情

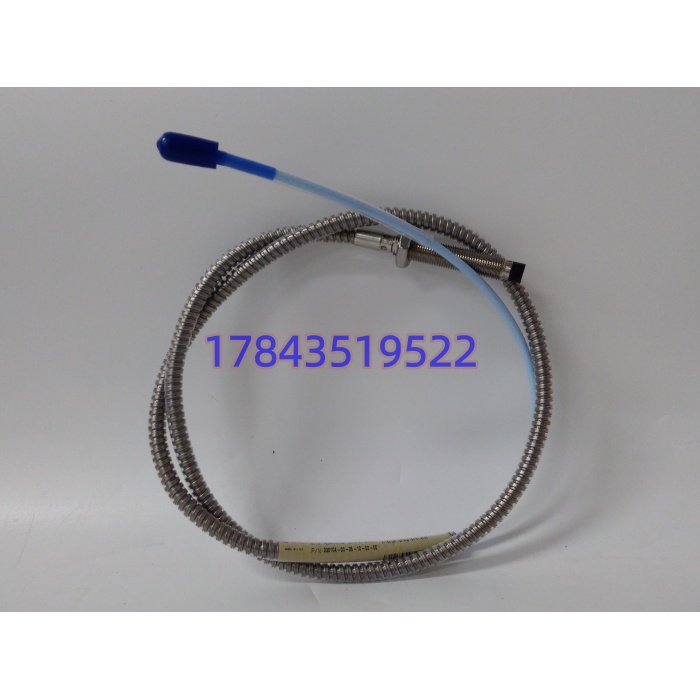

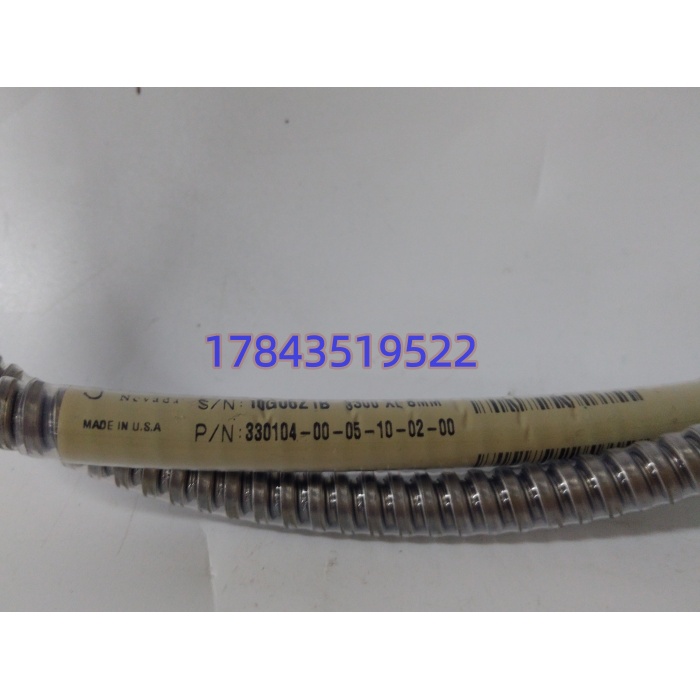

· 型号：330104-00-05-10-02-00
· 品牌：Bently Nevada（本特利）
· 系列：3300 XL 8 mm 电涡流传感器系统（探头单元）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 探头直径 | 8 mm | 3300 XL 标准口径 |
| 安装螺纹 | M10×1 细牙 | 不锈钢壳体 |
| 无螺纹段长度 | 0 mm（选项 00） | 壳体总长 50 mm（选项 05） |
| 本体铠装电缆长 | 1.0 m（选项 10） | 不锈钢铠装 + 柔性内芯 |
| 接头类型 | ClickLoc 微型同轴（选项 02） | 镀金触点，75 Ω 匹配 |
| 测量原理 | 电涡流效应 | 非接触、无磨损 |
| 线性范围 | 2 mm（10~90 mils） | 推荐静态间隙 1.27 mm |
| 灵敏度 | 7.87 V/mm（200 mV/mil） | 同系列互换误差 ≤±5% |
| 频响 | 0–10 kHz | 覆盖工频到高频振动 |
| 分辨率 | <0.25 μm | 亚微米级位移可辨 |
| 探头工作温度 | -51 ℃ ~ +177 ℃ | 电缆同区间（标准型） |
| 防护等级 | IP67 | 抗 EMI/RFI |
| 探头体材质 | AISI 303/304 SST + PPS 端头 | Viton® O 型圈压差密封 |
| 系统配套 | 330130 延伸电缆 + 330180 前置器 + 3500/42M | 全系统可互换，免单件标定 |
| 标准合规 | API 670 第 4 版、CE、RoHS | 非防爆（选项 00） |
产品介绍
在某个项目里碰过汽轮机 X 向轴振突然跳变、3500 框架报”Probe Fault”，拆开轴承箱盖才发现旧探头铠装层被润滑油泡软后断裂——这类非防爆通用探头如果只按”Bently 8mm”笼统备货，很容易买成 330103 短壳或 330105 大行程款，装上去间隙不在线性区，标定白做。330104-00-05-10-02-00 的定位很窄：50 mm 中短壳、1 m 铠装、无防爆审批，就是给中等深度安装孔、非危险区、油雾重的高速辅机用的标准件。
严格来说，它只在配 3300 XL 前置器（330180 系列）和同长度延伸电缆组成完整系统时，才能达到 Datasheet 标称的 ±5% 互换精度；如果拿老 3300 非 XL 前置器硬凑，温漂和线性会掉档，这点现场很多人忽略。从 TCO 看，这支探头本身占轴振监测链成本不到三成，但它是停机链上”最前那一环”——探头废了，后面 3500 模块再贵也没信号，所以按 ABC 法它归 A 类关键备件，留 1 支冷备比省这点钱划算得多。
应用场景与库存策略
轴振探头这种东西，停机损失按分钟算。一台 300 MW 机组跳机一小时就是几十万起步，而 330104 系列从原厂渠道走通常 8–12 周交期，国内贸易商现货大多是拆机件或跨型号代用，紧急调货价格能翻 3 倍。更麻烦的是它装在轴承箱里，要停主机、开盖、对中、重新标定间隙，人工比零件贵。
- 火电/核电辅机：给水泵、引风机、磨煤机电机轴振点 → 非它不可（API 670 强制轴振双探头 X/Y）→ 建议每台机组同型号留 1 支冷备，纳入 A 类年度盘点。
- 石化压缩机：催化裂化主风机、空分增压机 → 油雾重、铠装必选 → 与供应商签 VMI 代管 2 支，按领用结算，避免呆滞。
- 冶金高炉鼓风机：连续运行不容计划停机 → 探头寿命受高温油汽影响约 5–7 年 → 结合大修周期做 Last-time-buy 式分批置换，别等坏了再买。
- 通用工业高速泵/小汽轮机：多台同型号设备 → 全厂通用一支型号即可 → 中心库备 1 支 + 各车间共享，不分散囤。
- 改扩建项目：新上 3500/42M 框架 → 严格核对探头总长（1 m 本体 + 延伸电缆 5 m/9 m 系统不能混配）→ 首次采购多订 1 支做调试损耗缓冲。
真实案例：去年帮一个地炼客户救火，他们常减压装置主风机 X 向 330104-00-05-10-02-00 断信号，3500 报报警，操作工手动降负荷保设备。仓库查无此型号（ERP 里只建了 330103 短壳），采购从上海贸易商调货，报 8 天到货。等不及，我们从同集团乙烯厂借了一支同型号冷备件跨市闪送，4 小时恢复；事后复盘发现他们前一年大修把旧探头当废铜卖了，没补库。现在这家把 330104 全后缀变体列成”关键共享备件池”，按最长交期 12 周倒推重订货点，再没出现过裸奔。
