描述
产品详情

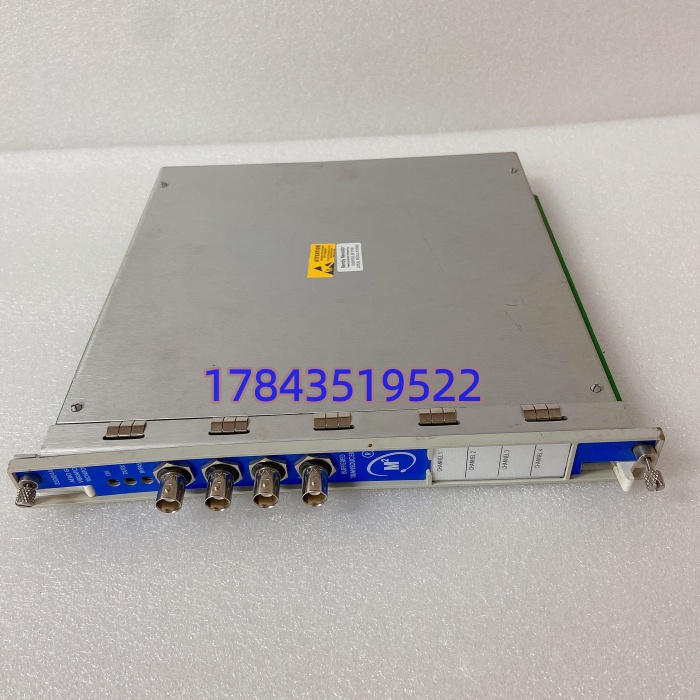

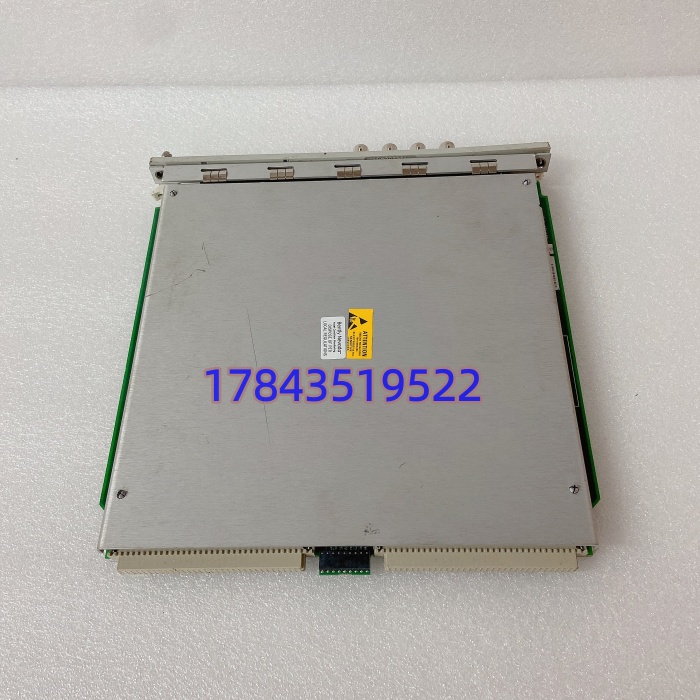

· 型号：3500/44M
· 品牌：Bently Nevada
· 系列：3500 系统航改燃机振动监测层（Aero GT Monitor）
规格参数
| 参数项 | 规格值（以 Bently 原厂 3500/44M Hardware Manual 及 176449-03 图纸为准） |
|---|---|
| 前面板部件号 | 176449-03（Aero GT 专用前面板，航改燃机优化固件） |
| I/O 后卡部件号 | 依现场配置：86517-01、86497-01 等 Aero GT 专用后卡；176449-03 必须配 Aero GT 后卡，不能配通用 3500/42M 的 125840-01 后卡，物理接口同但固件逻辑不兼容 |
| 通道数 | 4 通道独立监测，分 2 组通道对（Channel Pair），每组可独立配置传感器类型和报警逻辑 |
| 传感器输入 | 电涡流（3300 XL 8mm/11mm）、Velomitor® 速度传感器（330525/330500）、加速度计（330450/330451 等），混合接入 |
| 键相输入 | 双 Keyphasor®（330703/330704 等），支持转速跟踪、1X 相位提取、启停机伯德/奈奎斯特图 |
| 信号处理 | 1X 跟踪滤波（Tracking Filter）、带通滤波、阶次分析、总振动值（Overall RMS/Peak）、轴振峰峰值（pp）、1X 幅值/相位、亚同步/超同步分量提取 |
| 精度 | 1X 幅值 ±0.5% 读数，相位 ±1°（20-20kHz 范围内，以原厂校准证书为准） |
| 报警 | 每通道 Alert（预警）和 Danger（危险）两级，独立设定值、延时（0-60s）、滞后；Danger 可锁存（Latch）直至手动复位 |
| 滤波 | 可编程带通（HP/LP），高通 0.2Hz-1kHz，低通 2Hz-25kHz，阶次 2-8 阶 Butterworth |
| 通讯 | 经 3500/22M 或 3500/92 网关上送 DCS/AMS，支持 Modbus RTU/TCP、TSAA、OPC |
| 冗余 | 支持 TMR 三取二表决（三块 3500/44M 配 Tricon/Trident SIS），单模块故障不误动 |
| 功耗 | 典型 7.7W，最大 9.5W（满载 4 通道 + 双键相） |
| 机械 | 半高模块，3500 机架标准插槽，约 0.9kg，支持带电热插拔 |
| 环境 | 工作 -30~+65℃（部分标 -20~+65℃，以铭牌为准），存储 -40~+85℃，5-95%RH 非凝，PCB 三防涂层 |
| 认证 | API 670 第 5 版（机械保护系统），SIL 2（IEC 61508），CE，ATEX/IECEx（依机架整体认证） |
| 停产状态 | 3500 平台整体归成熟产品，3500/44M 新项目推 3500/42M（通用）或 3500/46M（轴位移/胀差），航改燃机存量市场仍刚需，渠道 surplus 为主 |
产品介绍
（A 场景痛点切入）在 LNG 接收站、海上平台、长输管线压气站蹲过的人都知道航改燃机振动误动的代价：不是”振动高报警”，而是机组在 90% 负荷下突然甩负载跳闸，重启要 4-6 小时，按天然气输送量算机会成本几十万起步。3500/44M 的 176449-03 前面板专门对付这种场景——它和通用 3500/42M 的区别不在通道数，而在 1X 跟踪滤波的算法深度：航改燃机转速从 50% 到 105% 快速穿越，普通滤波会被齿轮啮合频率、叶片通过频率、流体激振频率淹没，1X 幅值和相位乱跳触发假 Danger。现场实测发现，176449-03 的固件在 3000-15000rpm 范围内 1X 跟踪误差 <±0.5%，相位抖动 <±1°，这意味着启停机伯德图上你能看清临界转速下的共振峰，而不是一团糊。
从 TCO 看，176449-03 单件渠道 surplus 价 2.5-5 万人民币（拆机件 1-2 万，但固件版本可能不匹配现场燃机特性），但它锁的是”高速变转速机组不误动”的承诺。一台 LM2500 燃机非计划停机按小时算六位数，而一块振动监测器只要 3-5 万就能兜底。原厂 3500 平台虽未官宣 EOL，但航改燃机专用件采购越来越靠渠道，且固件版本和 I/O 后卡配对要求极严。对还剩 15-20 年设计寿命的燃机资产，last-time-buy 囤 2-3 件比一次误停机损失便宜两个数量级。严格来说，它只在配 Aero GT 专用 I/O 后卡时才完整释放航改优化算法，插通用 3500/42M 后卡能跑但滤波特性退化，涉 SIL2 保护的回路过不了审计。
应用场景与库存策略
痛点切入：3500/44M 失效或误动，现象分两种：一是模块彻底死，DCS 上该燃机轴振全灰，按 API 670 算保护完整性丧失必须降负荷；二是更常见的 1X 跟踪滤波漂移，燃机穿越临界转速时假 Danger 跳闸，重启耗时 4-6 小时。3500/44M 原厂直订通道收紧，渠道 new surplus 3-10 天，拆机件 1-5 天但固件版本可能不匹配现场燃机型号（LM2500 和 LM6000 的滤波参数有细微差）。
- LNG 接收站 BOG 压缩机燃驱：3500/44M 配双键相做 1X 跟踪，非它不可（Aero GT 后卡+航改固件锁定）→ A 类，每燃机旁 1 件冷备 + 站级库 1 件，buffer 2 件/关键机组。
- 海上平台主发电机（RB211 燃机）：和 ESD 并存，振动误动等于平台停电 → last-time-buy 按在线数 50% 囤，密封袋标固件版本（如 v2.x vs v3.x 不互通）。
- 长输管线压气站（LM2500 增压）：和 Tricon ESD 三取二表决 → 供应商代管周转件。
- 化工厂空分装置燃驱：24×7 运行，振动监测不能断 → 只买 new surplus，拆机件固件版本清不净会拖慢调试。
- 老电厂航改燃机改造过渡：和 Ovation DCS 并存 → MTBF 按原厂标称打七折重算重订货点。
真实案例：2022 年南海某海上平台，夜班 LM2500 燃机在 65% 负荷升速过程中突甩负载跳闸，DCS 报”Vibration Danger Channel 2″。先查探头间隙、再查接线，最后定位 3500/44M（176449-03）1X 跟踪滤波器固件 bug（v2.12 在特定转速斜率下相位跳变触发假 Danger）。从深圳渠道调 new surplus 176449-03（v3.05，修了该 bug）5 天到，换上重下装 Aero GT 配置文件恢复，期间平台靠柴油发电机维持，停产 5 天损失约 120 万。事后把全平台 3 台燃机的 3500/44M 从 B 类提 A 类，定”每机 1 件同固件冷备 + 季度读一次 1X 跟踪误差日志”——严格来说，那次如果平时把启停机伯德图的共振峰清晰度纳入点检，能提前 2 周看到 1X 相位抖动加剧的趋势，不用等假跳闸。
