描述
产品详情

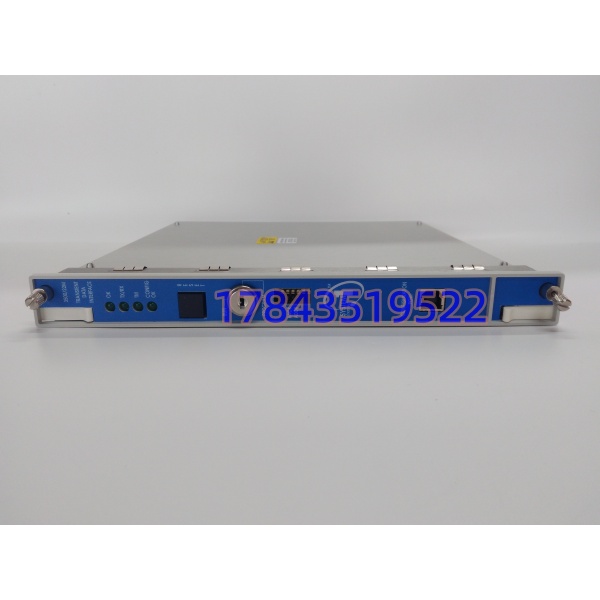

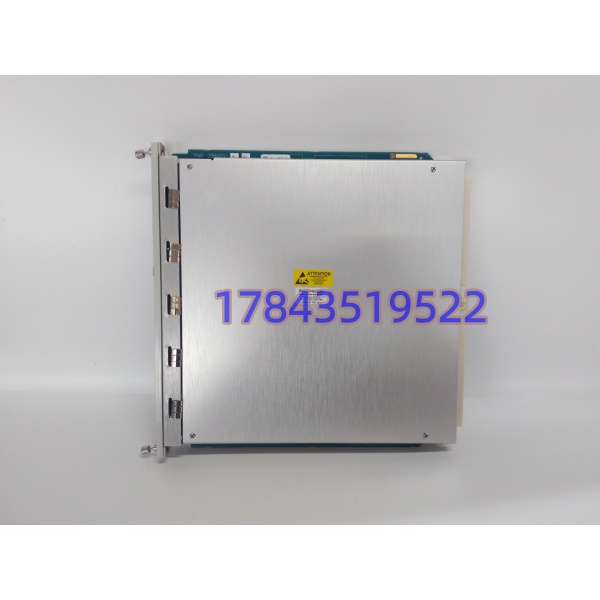

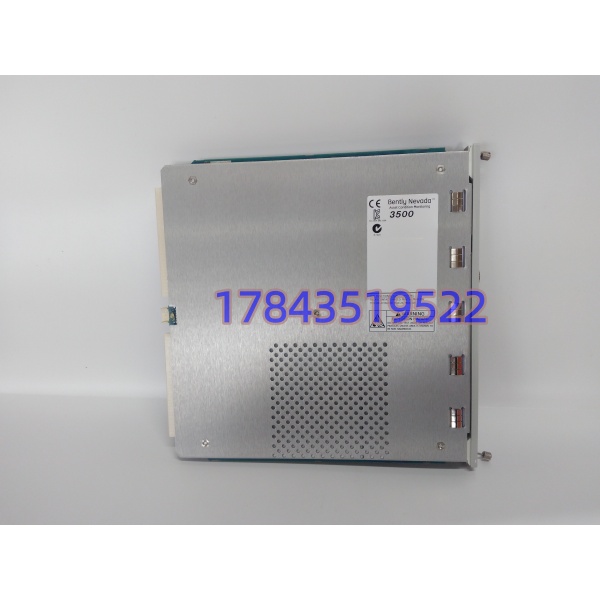

· 型号：3500/22M / 138607-01
· 品牌：Bently Nevada (本特利内华达)
· 系列：3500 Series
技术参数
| 参数项 | 规格指标 | 备注 |
|---|---|---|
| 模块类型 | 瞬态数据接口 (TDI) | 3500/22M |
| 安装位置 | Slot 1 (电源右侧) | 每个机架必须配置一个TDI或RIM |
| 核心功能 | 数据采集与以太网通信 | 连接3500机架与System 1软件 |
| 数据类型 | 稳态 + 瞬态波形 | 需配合通道启用密钥 |
| 通信接口 | 以太网 | 支持TCP/IP协议 |
| 兼容监视器 | M系列 (3500/40M, 3500/42M等) | 用于采集动态数据 |
| 安全等级 | 非安全关键路径 | 故障不影响机械保护跳闸 |
| 静态数据采集 | 标准配置 | 报警前后数据记录 |
| 动态数据采集 | 可选功能 | 需插入通道启用密钥 |
| 配置模式 | RUN / PROGRAM | 钥匙开关切换，支持远程配置 |
| 接地处理 | 信号公共端隔离 | 需滑动PIM侧HP开关 |
| 产品状态 | 停产/限量库存 | 新系统建议评估3500/22M替代方案 |
产品介绍
在某个石化大机组改造项目里碰到过，客户为了省预算只装了3500/20 RIM，结果设备出现次同步振动时，System 1软件里只有报警值，根本没有波形数据，故障分析只能靠猜。3500/22M TDI 的核心价值就在于此——它把机架接口模块(RIM)和通信处理器(TDXnet)合二为一，不仅能传稳态数据，还能在触发报警时自动抓取前后2.5分钟的高分辨率波形。对于旋转机械故障诊断来说，没有波形就等于瞎子摸象。
严格来说，它只在插入“通道启用密钥”后才能采集动态数据。很多采购员只看型号买了3500/22M，上电后发现只能看静态值，以为模块坏了，其实是缺了那个小小的塑料密钥。另外，虽然TDI故障不会导致机组跳闸（保护逻辑由监视器独立完成），但它一旦离线，你的状态监测系统就形同虚设。现在市面上流通的很多是拆机件，以太网口针脚可能已经氧化，采购时务必要求供应商提供端口导通测试报告，别光看“原装正品”四个字。
替换与升级建议
- ✅ 直接替换：3500/22M (138607-01)。同型号不同批次可直接更换，但必须确认通道启用密钥是否随卡提供，否则无法采集波形。
- ⚠️ 软件兼容（需改配置）：3500/20 RIM。如果只需要稳态数据不需要波形，可以用3500/20替代，物理兼容且更便宜。但需在System 1软件中删除所有波形趋势组态，否则软件会持续报“数据源缺失”故障。
- ❌ 硬件不兼容：3500/22 (无M后缀)。早期3500/22不支持M系列监视器的动态数据采集，硬件引脚定义有差异，强行插入可能导致背板通信异常，请勿混用。
