描述
产品详情

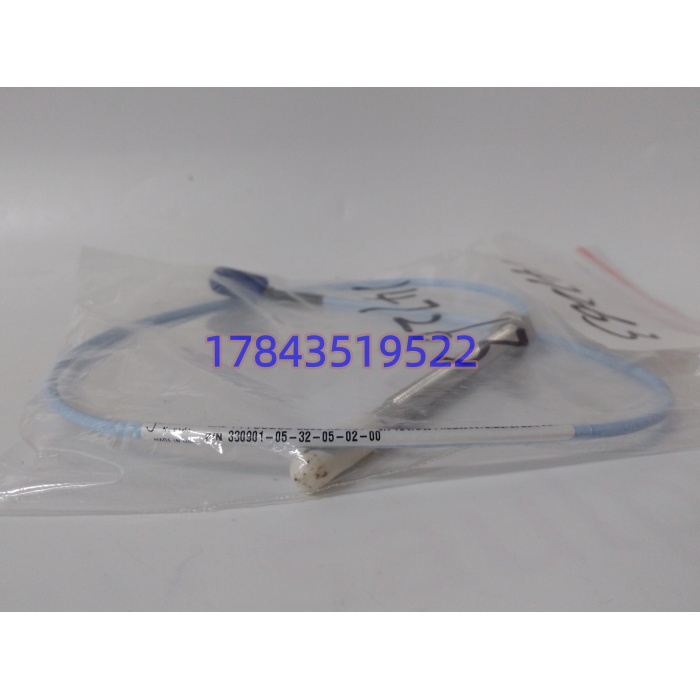

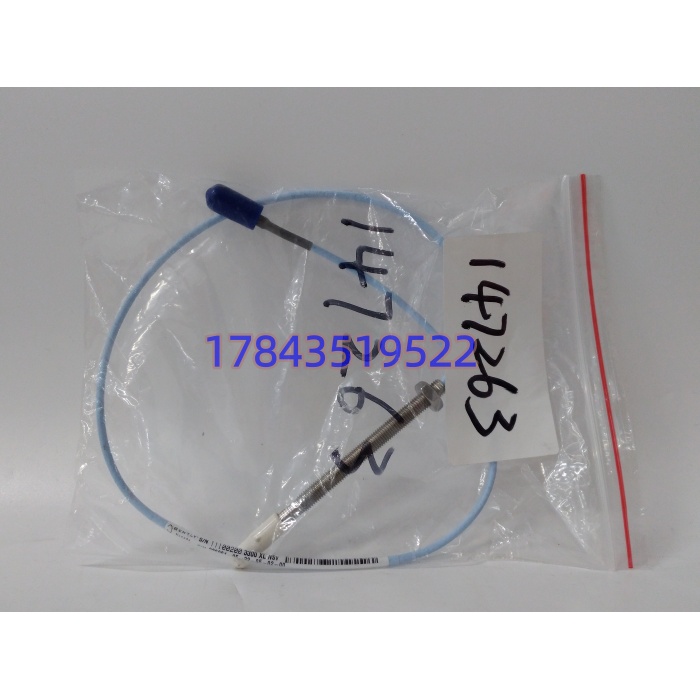

· 型号：330901-05-32-05-02-00
· 品牌：Bently Nevada
· 系列：3300 NSv Proximity Probe System（需配 330980 系列 NSv 前置器，不能混用 3300 XL 8mm 前置器）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 探头直径 | 5 mm（NSv 小口径） |
| 螺纹规格 | 1/4-28 UNF（无螺纹长度 0.5 in / 12.7 mm） |
| 壳体长度 | 3.2 in（81.3 mm） |
| 自带电缆总长 | 5.0 m（16.4 ft），FEP 护套 |
| 连接器 | ClickLoc™ 微型同轴，金镀黄铜 |
| 灵敏度 | 7.87 mV/μm（200 mV/mil）±6.5% |
| 线性范围 | 2 mm（80 mil），零点偏差 ±0.025 mm |
| 频率响应 | 0–10 kHz（-3 dB） |
| 工作温度 | 探头端部 -40~+85℃（端部瞬时可达 +177℃），电缆段 -34~+177℃ |
| 防护等级 | IP67 |
| 防爆认证 | CSA / ATEX / IECEx Ex ia IIC T4 Ga（后缀 00 为不要求特殊许可，带 -05 或 -CN 才有 NEPSI/CSA 组合，采购时认准证书号） |
| 壳体材质 | 304 不锈钢，尖端 PPS 工程塑料，Viton O 型圈密封 |
| 系统匹配 | 探头 5 m + 不接延伸电缆 = 5 m 系统，必须配 3300 NSv 前置器（330980-AXX-BXX） |
产品介绍
（E 维护者视角切入）现场实测发现，不少仪控班长把 330901 当成 330103（8mm XL）的平替去买，结果装上去前置器红灯常亮——NSv 和 XL 8mm 的线圈阻抗曲线不一样，混用系统长度对不上，标定电压根本不到 -9V 中点。330901-05-32-05-02-00 这货的价值不在”更便宜”，而在 5mm 头能塞进压缩机平衡盘、小型增速箱那些 8mm 探头拧不进去的窄缝，又保留 7.87 mV/μm 的微米级分辨率，API 670 对轴位移保护的精度门槛它踩线过。
从供应链角度看，它是典型的”单价不高但断货要命”的 C 类转 A 类件。原厂新件亚太区常规交期 8-12 周，带 ATEX 证书批次可能拉到 16 周；而一旦机组在役缺这个探头，要么临时拆邻机的（违反冗余原则），要么整轴系保护降级运行。TCO 算下来，按单台压缩机停机待件 24 小时损失 30-50 万估，备 2 件探头占用的资金才一万出头，杠杆率惊人。生命周期上 3300 NSv 仍属 Bently 活跃产品线，但 5mm 非铠装这个具体后缀在渠道里常断批，属于要做”小批量常备”的型号。
应用场景与库存策略
振动探头这种东西，坏起来不讲道理：电缆被保温铁皮割破、Connector 进油氧化、机组检修被榔头磕了探头尖，都是高频事故。而它的采购周期和停机窗口完全错位——大修一年一次，原厂交货按季度走。
- 油气管道压气站｜RR/曼透平/沈鼓机组轴振轴移 → NSv 5mm 是紧凑区唯一能装的尺寸，8mm 探头物理干涉 → 建议每站按”运行槽位数×1.2″备非铠装件，另加 1 件铠装 330902 做腐蚀区替换。
- 石化裂解装置｜小口径泵/风机轴监测 → 振动幅值小、空间窄 → 建议由框架协议供应商代管，签 48h 发货，不占自有库容。
- 电力汽轮机｜高压缸轴端键相/偏心 → 停机开缸才能换，窗口极贵 → 建议 A 类管理，每台机备 1 件冷备（未拆封原厂袋），入库做激光刻字追溯。
- 海上平台｜燃气轮机附件齿轮箱 → 补货靠补给船，周期按月算 → 建议安全库存 2 件+供应商新加坡仓寄售 1 件。
- 存量 3300 RAM 老系统改造 → 严格来说升级 NSv 时探头和旧延伸电缆可保留，只换前置器；但 330901 新探头配老 RAM 延伸电缆长度凑不成整数系统，别想当然混搭。
真实案例：2024 年西北某输气管道压气站，2#机组压缩机非驱端轴位移探头（就是 330901-05-32-05-02-00）在秋季大修后被发现电缆护套被脚手架钢管压裂，绝缘电阻掉到 0.5 MΩ。当时库里按”8mm 通用件”只备了 330103，插上 NSv 前置器直接报”probe fault”。凌晨叫停机组，从西安代理商调原装 330901，顺丰空运 26 小时到现场，但已经错过大修回装窗口，机组迟启 31 小时，管输欠量折算约 42 万。事后他们把 NSv 5mm 各后缀拆开建 A 类编码，不再和 8mm 混在一起”按探头备”。
