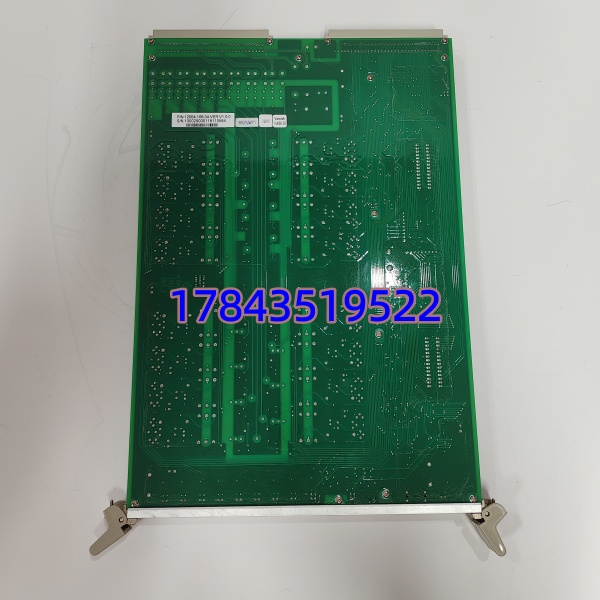

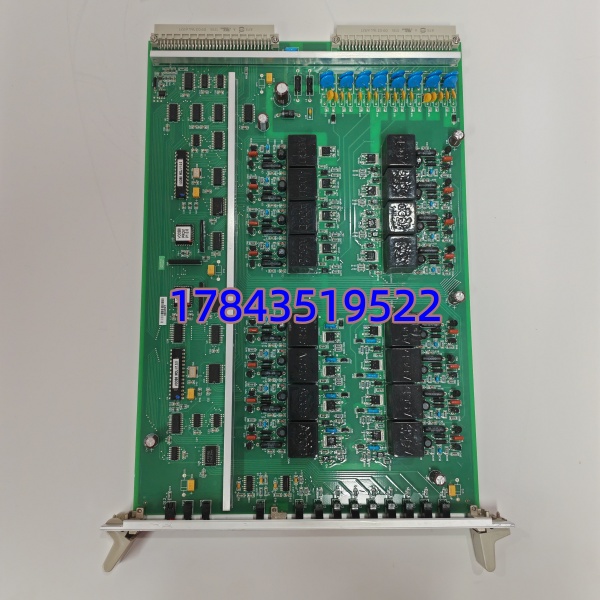

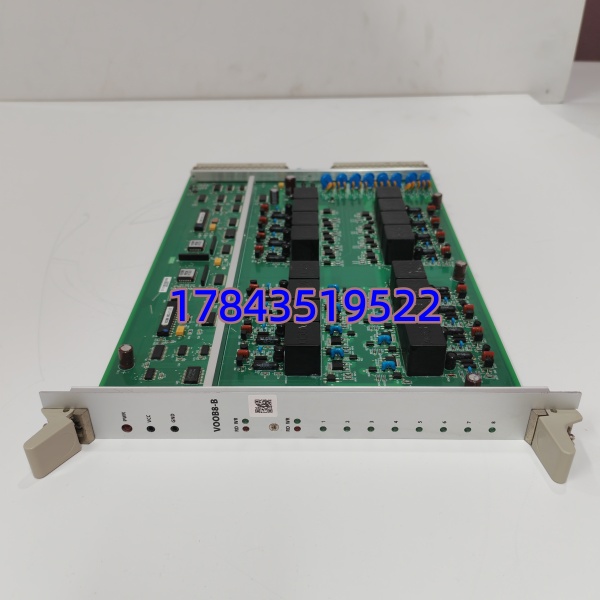

· 型号：VOOB8-B（12004-106-04，固件 VER 1.0.0）
· 品牌：ALSTOM（GE Vernova / 部分渠道标 ABB AC1200 兼容）
· 系列：ALSPA™ Series / ABB AC 1200 Remote I/O Rack (I/OBUS2)
规格参数
- 模块类型：数字量输出模块（Digital Output, DO）——VOOB8 系列 B 版硬件
- 部件号：12004-106-04
- 固件版本：VER 1.0.0（现场稳定运行版，EEPROM 标识匹配 IOBUS2 通信协议）
- 适用系统：ALSTOM ALSPA™ 6000/8000 DCS、ABB AC 1200 / AC 1201 远程 I/O 扩展机架
- 输出通道数：8 点（独立或分组共 COM，依端子单元 TU 型号）
- 输出类型：通常为继电器输出（Relay Contact）或固态 OC 源/汇型，额定电压常见 24V DC / 48V DC / 125V DC（依具体子版本——采购前核对原机 TU 标签）
- 额定负载电流：继电器型 2A/点（阻性），固态型 0.5A~2A/点（依版本）
- 导通压降/接触电阻：继电器 ≤100mΩ（新品），固态 <1.2V @ 额定负载
- 通道隔离：现场↔系统侧 ≥1500V AC（光电耦合/继电器物理隔离），通道组间电磁隔离
- 响应时间：继电器型 ≤10ms 吸合/释放；固态型 ≤1ms
- 诊断功能：输出反馈检测（部分版本支持 Read-back）、短路/过流保护（固态版）、模块 Health LED + 每通道 Output ON LED
- 通信接口：通过背板 I/OBUS2 接收命令字，无独立现场总线口
- 安装方式：插卡式安装于 ALSPA/AC1200 标准远程 I/O 机架插槽，建议断电冷插拔（Cold Swap），部分系统固件支持热插拔
- 配套端子单元（TU）：需配对应 ALSPA/AC1200 TU 端子板（如 TU 12xx 系列），端子板决定现场接线形式与公共端配置
- 工作温度：0℃～+55℃（控制柜内），存储 -40℃～+85℃，5%–95% RH 无冷凝
- 物理尺寸/重量：标准机架板卡 ≈6U VME 规格（233×160mm）/ ≈0.25kg
严格来说 VOOB8-B（12004-106-04）与早期 VOOB8-A 或后缀 -01/-02 在 EEPROM rev 和输出驱动芯片选型上有区别，固件 VER 1.0.0 与 IOBUS2 12004-103-01 V1.20 经现场验证可配对——换板时优先找同部件号+同固件版，跨版替换前确认系统 Diagnostic 不锁”Module Type Mismatch”，以原厂手册为准。另外继电器版与固态版输出负载能力不同，混用须核对 TU 端子板跳线/熔丝规格。
产品介绍
在某个水电厂 ALSPA 8000 辅机柜碰到过——开机令发出后技术供水泵”启动”无反应，DI 反馈正常但 DO 点量不到电压，拆 VOOB8-B 发现继电器触点氧化（板龄 19 年轻微吸合但仍开路），换新后正常。VOOB8-B 就是挂在 I/OBUS2 总线上的 8 点执行末端：IOBUS2 卡把控制字广播下来，它译码点亮对应通道 MOSFET/继电器驱动现场负载（电磁阀、指示灯、电机启动继电器），每点带独立 LED 方便柜面快查——不像普通 PLC 远程 IO 那样可随意换品牌，它是 ALSTOM 专有背板寻址，缺原型号基本只能等调货或找 NOS。
从库存经理角度说句实话：ALSTOM 对 12004-106-04 多数区域已发 PCN 列为 Discontinued/Limited，ABB AC1200 渠道偶有 NOS 但交期 8–20 周起。它的 TCO 考量是——远程 I/O 柜 DO 槽位通常多块并联，建议按每面 I/O 扩展柜备 ≥1 件冷备（Buffer Stock），若是继电器输出版注意触点老化周期（建议 8–10 年轮换或按动作次数评估），无升级计划且装置寿命 > 5 年时盯紧 Last-Time-Buy 窗口战略囤货。
应用场景与库存策略
VOOB8-B 故障最直接的表现是某 8 个 DO 点集体或无规律个别”打不开”——若是 ESD 辅联锁启动阀、事故按钮出口，可能延误停机或迫使运行切手动旁路增加风险。它靠 I/OBUS2 总线与主控通信，非标准 Modbus/Profibus 远程 IO 可替，缺备件基本等同型号调拨。
- 水电/火电 ALSPA 8000 辅机控制扩展柜（泵/阀/风机 DO）：建议每面远程 I/O 柜备 1 件冷备件密封存放，标签注明继电器版/固态版及测试日期；多柜可 N+1 合并池。
- ABB AC 1200 系统远程 DO 站：若现场机架配双 IOBUS2 冗余且 DO 槽位多，按全厂 N+1 谈供应商寄售代管降资金占用。
- 继电器版 vs 固态版：采购前核对原机 TU 端子板标签——继电器版适合阻性负载/接触器线圈驱动但有机械寿命（约 10⁵~10⁶ 次动作）；固态版无触点适合高频动作负载。两者通常不可混插同一槽位除非 TU 跳线重配。
- 停产过渡期提示：关注 ALSTOM/GE Vernova 或 ABB AC1200 PCN，若确认 EOL 且无迁移计划按剩余寿命(8~12年)×年失效率(约 0.3%~0.8%，继电器版偏高)×安全系数 2 做 Last-Time-Buy——后期 NOS 溢价常为原价 2~3 倍且继电器触点长期存放可能微氧化（到货建议上电做触点电阻抽检）。
真实案例：华南某径流式水电站，ALSPA 8000 辅机柜控制技术供水泵与冷却风机 DO——秋检后连续雨天高温运行约 4h，#2 远程柜 VOOB8-B（继电器版）第 3、6 通道突然无输出（其余通道正常但模块报 Minor Fault），导致一台冷却水泵无法自启。库房按建议备了一件 12004-106-04 V1.0.0 冷备（三年前 NOS），停电拔出旧→插新→上电自检 OK（无需下装参数，ID PROM 自动读取）→恢复，全程 5 分钟未影响机组。若等调货（代理报 12 周），需强制手动启泵或旁路 DO 逻辑——事后将 列入 ABC-A，每面 I/O 扩展柜强制 1 件密封冷备并三年做一次触点电阻抽检（继电器版）或带载 LED 测试（固态版）。
