产品详情

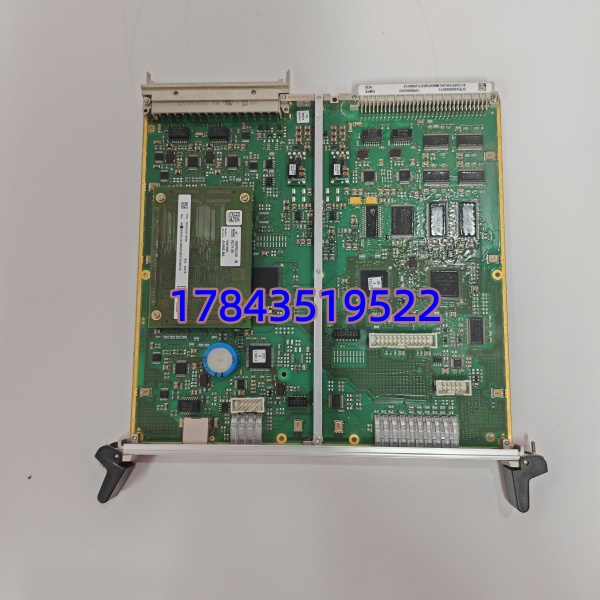

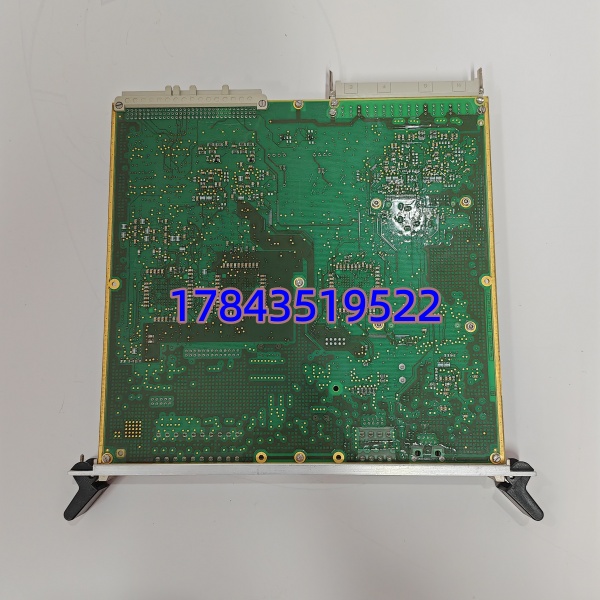

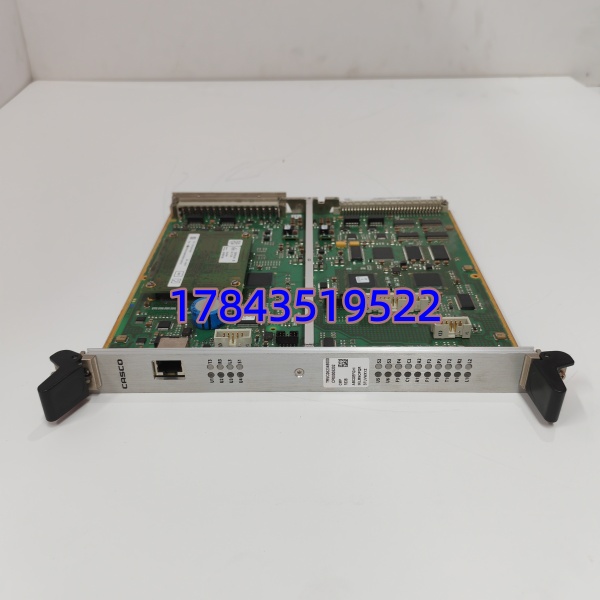

· 型号：CMP1838
· 物料号：TRVCO62345000（内部物料代码），配置/版本次标识 CP00005202
· 品牌：ALSTOM（阿尔斯通）
· 系列：CMP 系列控制模块 — AGATE / EPIC III 或牵引变流器/燃机辅助控制柜用
规格参数
- 产品型号：CMP1838
- ALSTOM 内部物料号：TRVCO62345000
- 配置/版本号：CP00005202（代表固件加载版本或项目特定 BOM）
- 模块类型：CMP 系列控制处理器/功能模块（Control/Processing Module），VMEbus 或 Alstom 专有背板架构
- 供电电压：标称 24 VDC（范围 18～36 VDC 依背板，部分版本兼容 110VDC 经电源模块转换），具反接/过压保护
- 功耗：典型 10～18W（依装载固件及外设负载）
- 处理器架构：工业级 32-bit RISC / PowerPC（部分 CMP 系列为 VME 双核 SoC），具体以该 CP 版本固件说明为准
- 内存：板载 DRAM + NVRAM/Flash（用于应用程序及参数存储，典型 32～128 MB 级）
- 通讯接口：MVB (Multifunction Vehicle Bus) / WTB、CAN 2.0A/B、RS-232/485、部分版本带 Ethernet（依 CP 配置）；支持 IEC 61375-2-5
- 总线标准：VMEbus（VME64/VME32 兼容 2eSST）或 Alstom 专有机架背板
- 诊断功能：板上 BIT 自检、Watchdog、通讯链路状态 LED（RUN/ERR/COM）、可通过诊断口读取故障码
- 冗余支持：部分 CMP 平台支持双模块热备（依系统架构配置）
- 环境标准：符合 EN 50155（铁路车载电子）、EN 50121EMC；工作温度 -25℃～+70℃（宽温版 -40℃～+85℃）
- 安全/可靠性：设计符合 EN 50126/ EN 50128/ EN 50129（RAMS / SIL 考量，具体 SIL 等级取决于装载应用软件而非裸板）
- 安装方式：插框/机架卡槽安装（导轨或机笼锁紧机构），带导向销对准背板连接器
- 物理尺寸（参考）：约 160～240 × 100～180 × 20～40 mm（依 VME 单/双高），重 ≈0.3～0.8 kg
严格来说 CMP1838 是带 CP 配置号的裸板/模块，不包含应用软件——替换时必须确认新模块的 TRVCO 物料号与 CP 版本与你系统兼容（部分项目要求 CP 号严格一致，否则背板不认或报 Config Mismatch），别只看 CMP1838 三个字母就下单。
产品介绍
在燃机辅机控制柜或地铁牵引变流器里碰到 CMP1838——它就是那个”看不见但全系统靠它跑逻辑”的大脑。某个地铁车辆段曾遇到过：AGATE 架子里 CMP1838 报 Watchdog Timeout，清报警能跑半天，两天后彻底不 Boot，整列车退出运营——后来查明是板载电解老化导致 NVRAM 校验失败。这种模块裸板本身不执行应用逻辑，但它挂了 CPU 不启动等于整柜失联，比普通 I/O 卡后果严重得多。
从备件 ABC 看属 A 类关键件：ALSTOM 对老款 CMP 系列多数已发布 EOL/Discontinued 通告，原厂新造基本停线，Last-Time-Buy 窗口大多关闭。市面流通以 NOS 和经测拆机件为主，价格近年翻倍涨。按一台车组/一套机组至少备 1 块经平台上电自检通过的冷备件（最好与原 CP 版本一致），若是多编组运营建议按 N+1 设 Buffer——列车晚点一分钟的违约金够买十几块模块。
应用场景与库存策略
牵引变流器控制柜、车载 AGATE 车辆控制单元(VCU)、燃机/汽机辅助控制系统—— 是主处理模块或关键功能协处理器，故障直接导致整套控制柜无法启动或安全链断开，无冗余时直接停运。
- 地铁/轻轨牵引变流器 AGATE 控制柜（车载，振动大）→ 非它不可（Alstom 专有背板+CP 配置锁定）→ 建议：按每列车组备 ≥1 块（CP 版本一致），存防静电袋+恒湿柜，每 24 月做一次模拟上电自检（或送 ALSTOM 授权服务中心做 FIT 测试）。
- 电厂燃机辅机控制柜（Alstom EPIC III 平台）→ 建议大修窗口前锁定货源，老厂尤甚。
- 版本强一致性注意：TRVCO62345000 是物料主号，CP00005202 是配置/固件兼容标识——换件优先找同 CP 号；若只能用近似 CP 号，需确认工程文件允许并做 Full Download，严禁盲目混插。
- 配套件： 依赖背板供电与时钟同步，更换时注意检查背板插槽簧片有无氧化（老车组常见问题），必要时同步清洁或更换背板。
真实案例：
南方某城市地铁 2 号线，AGATE 架内 某日上线报”Boot Failure—NVRAM Checksum Error”，维护重启后恢复正常未重视。两周后早高峰彻底起不来，整列车扣停。翻 ERP 发现从未买过该 CMP 模块备件（”有厂家 5 年维保”以为涵盖），原厂渠道反馈 EOL 无新件，第三方找同 CP00005202 版本现货要 3 天空运。最终从备用车组拆调顶上，车队调度被约谈。事后修订：CMP 系列按车组数÷2 上取整 +1 备件，且要求供应商提供带 Alstom 诊断口读取 LOG 的测试证明，拒绝”目测 OK”。
