描述
产品详情

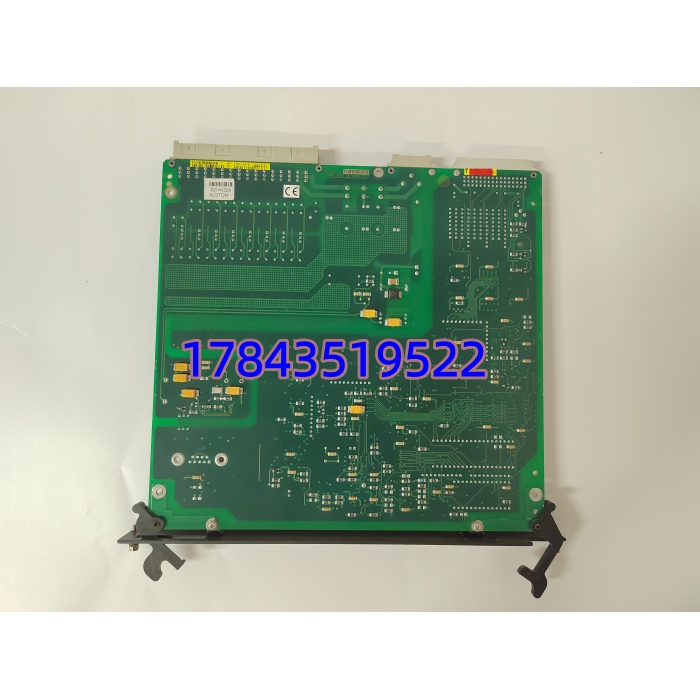

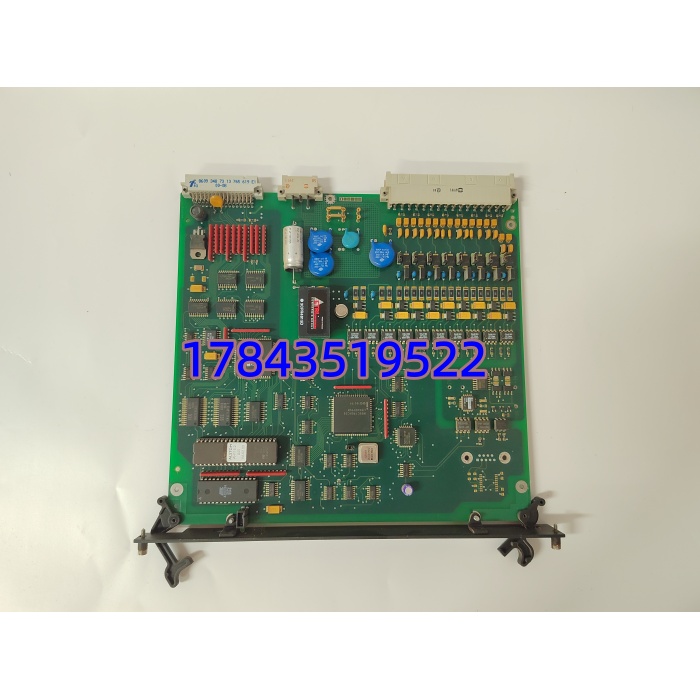

· 型号：AH116-2
· 品牌：ALSTOM（GEC ALSTHOM / Cegelec 时期出品）
· 系列：Micom P / 静止励磁系统或牵引驱动控制柜内部功能板（依具体柜型可能是 Regulator / Gate Pulse / Supervision 板）
规格参数
- 制造商型号：AH116-2（Alstom 内部 PCB 编号，部分版本带 Rev 字母如 AH116-2 Issue B）
- 产品类型：控制柜内功能接口/调理电路板（插背板或经支架固定）
- 适用系统：Alstom Micom Pxxx 保护/控制屏（部分早期）、静止励磁调节器柜（类似 EX2100 时代）、牵引变流器控制层
- 供电电压：由机架背板提供 ±15 V DC、+5 V DC（典型总功耗 <5W，依版本）
- 信号类型：模拟量输入调理（±10V / 4–20mA 经板载运放）、数字量光耦隔离输入/输出、或脉冲放大分配（依板功能定位）
- 隔离电压：I/O ↔ 背板 典型 1500 V DC（光耦隔离）
- 前面板：LED 状态指示（PWR / ERR / ACT 依版本）+ 测试针（TP1/TP2…）
- 连接器：多针 header 或 DIN41612 背板插头（C 型 96 针常见），部分版本带外部端子排小板
- 物理尺寸：约 233×160 mm（Eurocard 双高 3U 或 6U 依机柜），厚度 ≈1.6 mm FR4
- 安装方式：垂直插入背板导槽或经尼龙柱固定于机架内
- 工作温度：0～+55℃（存储 -40～+85℃），5～95% RH 非凝露
- 防护/涂层：部分批次带 conformal coating（防潮防盐雾）
- 兼容关系：同一系列可能有 AH116-1/AH116-3 等变体，功能/固件不同不可互替，需核对完整旧板丝印
产品介绍
AH116-2 是 Alstom 老式励磁调节器或驱动控制柜内的功能接口板——可能是模拟量调理、DI/DO 缓冲或门极脉冲分配，具体取决于它在柜中位置（Regulation / Supervising / Gating）。它不独立工作，必须插回原柜背板才能发挥作用，程序/参数存于上层 CPU 板（如 Micom P 主机或 regulator processor），本身是无源或有源调理卡。
坦白说这类板子已停产多年，原厂几乎订不到，全靠 NOS 和拆机流转。故障模式通常是运放老化偏移、光耦劣化导致 DI 不识别或 AO 漂移、电解电容干涸。换件相对简单——拔旧插新，但建议上电后用面板测试点量关键模拟量是否在量程内，排除新板通道偏差。有一点要注意： 系列各后缀功能不同，-2 和 -1/-3 不可混用，必须核对旧板完整丝印（含 Issue / Rev）。
应用场景与行业案例
痛点切入
我在水电厂励磁柜碰到过 AVR 偶尔报”Analog Input Fault”——追踪到 -2 调理板某运放输出漂移 30mV（标称 0mV@零位），导致电压测量微偏触发告警。换板后归零，没动任何参数。老 Alstom 励磁柜这种小板出问题表现得很隐蔽，容易先怀疑 CT/PT 回路。
典型场景
- 火/水电厂静止励磁系统 — Micom 系励磁调节器内部调理/接口卡，原位替换恢复
- 轨道交通牵引变流器控制层 — 老 Alstom 动车/地铁驱动柜内 DI/脉冲分配板（视具体柜型）
- 老线 MRO 替换 — 停产项目找同 Rev 的 -2，避免功能不匹配
- 化工厂大型电机软启动控制柜 — 早期 Alstom 驱动技术沿用同类内部板
真实案例
某水电站年度试验，励磁调节器自检报”Board Communication Timeout门 PWR LED 灭，量背板 +5V 正常——板子短路。库房有拆机测试 OK v ，断电拔出旧板（记下插槽位置！），插入新板，上电 PWR 亮，自检 PASS，做手动建压试验电压闭环稳定。继保班长记：”下次大修把各插槽板拍照存档，别凭记忆插。”
