产品详情

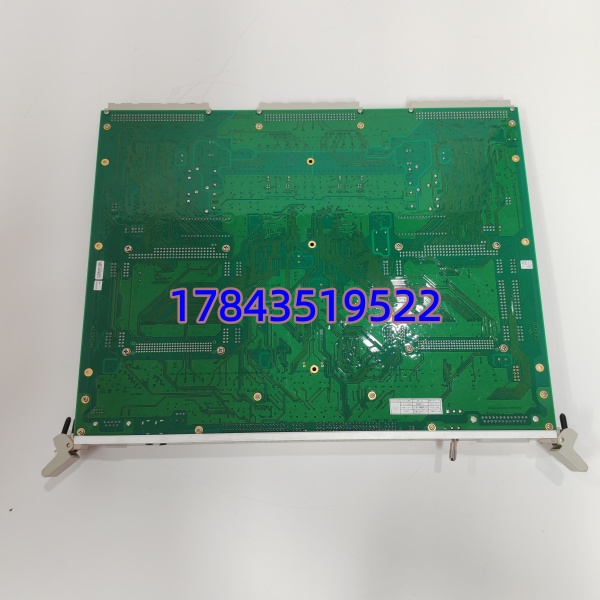

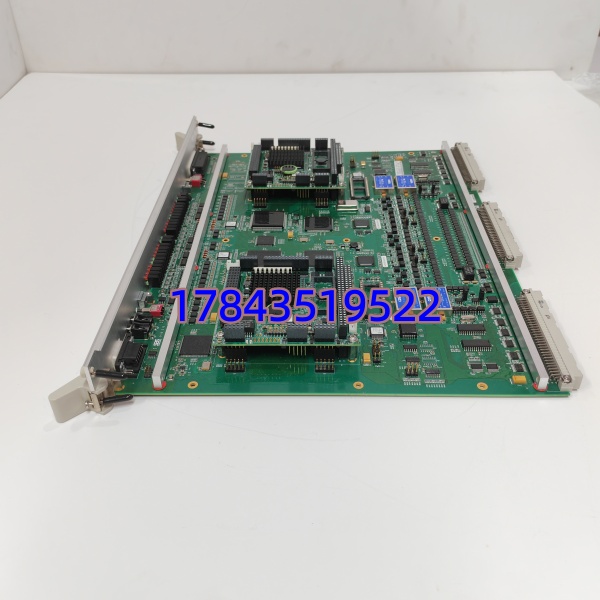

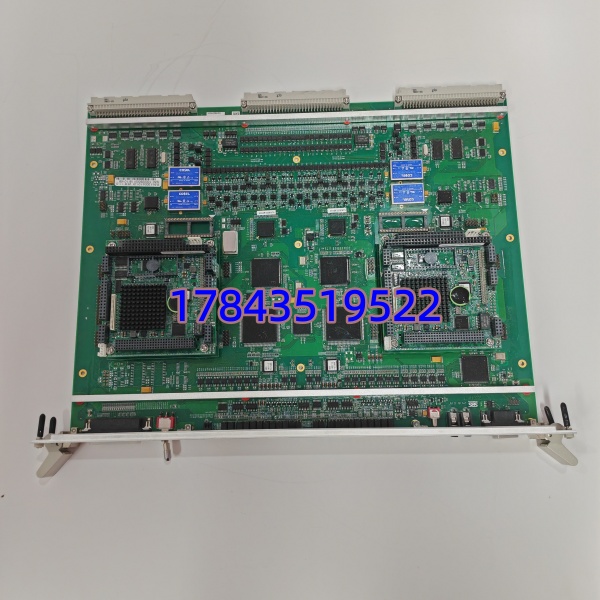

· 型号：VLE 12004-101-01 V1.1.0
· 品牌：ALSTOM（现 GE Vernova Legacy Service 管辖）
· 系列：12004-series 控制机架 VLE 板 — 适配 iLOCK 联锁柜 / ALSTOM Legacy DCS 或燃机辅助控制机架（依具体机柜配置）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品标识 | VLE（Verified Logic Element），P/N 12004-101-01，FW Ver. V1.1.0 |
| 模块类型 | 安全逻辑运算与背板接口处理板（12004 机架核心主控板） |
| 适用系统 | ALSTOM iLOCK 计算机联锁系统（铁路信号）；ALSTOM 12004 系列 Legacy DCS/燃机辅助控制机架 |
| CPU 架构 | 双独立微处理器并行运算 + 交叉校验（符合铁路/安全 EN 50129 SIL 4 或 SIL 3 要求，依应用） |
| 数据交互 | 双口 RAM 与从 CPU 通信；通过背板与 I/OBE2（扩展总线）、VPS（电源监视）、I/OBUS2 等协同 |
| 固件/版本 | V1.1.0（EEPROM/Flash 内含逻辑配置标识，严格匹配系统软件版本——部分 V1.0.x 不向上兼容） |
| 供电方式 | 由 12004 机架电源模块经背板供给（+5V / ±12V），无外部端子 |
| 状态指示 | 板载 LED：Run / Err / Compare / Comms Active（依 HW Rev. 标注） |
| 安全监督 | 接受同机架 VPS 板周期性看门狗监督，双 CPU 结果不一致则安全导向关闭输出 |
| 安装形式 | 机架导轨+背板金手指插入，前面板螺钉锁紧（非热插拔——须断电更换） |
| 工作温度 | 0 ～ +55℃（工业控制柜）；铁路版可宽温 -25～+70℃ 依具体认证 |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 物理尺寸（参考） | 约 233×160×30 mm（依 12004 机架 6U/3U 标准 Eurocard 格式） |
| 认证 | CE；铁路应用 EN 50129 / EN 50155（iLOCK 版）；工业 IEC 61010 |
| 配套件 | 需与同机架 VPS 12004-102-xx + I/OBE2 12004-104-00 + I/OBUS2/VIIB/VOOB 等配套工作 |
产品介绍
现场实测发现——VLE 板是那种”十年不坏，一坏全瘫”的典型。某地铁信号联锁柜 VLE 板上一颗时钟晶振频偏超差，双 CPU 比较偶尔不一致触发安全关闭，联锁全红光带封锁。因为 VLE 承担双 CPU 安全运算+背板仲裁，它挂了整柜 I/O 全部被安全导向切断（无输出、无采集刷新），损失不是一块卡而是一整侧联锁区。这跟之前聊过的 I/OBE2 扩展板不同——I/OBE2 坏只掉一段 I/O，VLE 坏是整机停运。
12004-101-01 V1.1.0 是 12004 机架的主运算板，插指定主控槽位，通过背板与 VPS（电源/安全监督）、I/OBE2（I/O 扩展）、维护网口通信。严格来说，V1.1.0 的 EEPROM 内含与系统软件版本绑定的配置 ID——买错版本（比如 V1.0.x 或 V2.x）插进去会报”VLE ID Mismatch / SW-HW Version Unmatched”，系统拒绝加载。ALSTOM 对该系列多数区域已 EOL，新订靠 NOS 或拆机测试良品，采购前必须抄现网卡丝印完整 P/N + Rev. + FW Ver.，并以 ALSTOM《iLOCK Hardware Manual — VLE Board Section》或 GE Vernova Legacy 公告为准。[请以原厂手册为准]
应用场景与库存策略
VLE 故障 = 整侧联锁/控制区全关——地铁信号楼是”全线红光带”，电厂辅网控制柜是”该段保护/顺控全失”。原厂交期（若能订）12～30 周，渠道多为拆机件。
- 城市轨道交通 — iLOCK 计算机联锁柜 VLE 主控板 → 单板故障致整侧联锁区封锁 → 建议按运用 A 类 ABC 分类每套冗余 A/B 系各备 1 块冷备（或 N+1 原则），贴标签注明匹配 FW V1.1.0，纳入年度功能验证
- 火电/燃机 — ALSTOM 12004 机架作主处理单元（Legacy DCS 辅网/旁路） → 无 VLE 则机架不启动 → 关键装置建议独备 1 块，与现网同 Rev./FW 严格一致，勿混版本试插
- 多套同期 Alstom 柜混用 V1.0 / V1.1 / V2.x → EEPROM 版本锁匹配 → 采购时提供现网 VLE 板照片（含条码第二行 FW Ver.）及系统软件版本号，要求供应商核对兼容
- 新改扩建（800xA / Mark VIe 新平台 / 国产联锁） → 12004 VLE 不跨代兼容 → 旧系统做 Last-time-buy 适量囤货(1～2块/机型)，新平台走对应新硬件
真实案例：参与过南方某地铁 2 号线 iLOCK 系统备件审计——A 系 VLE 12004-101-01 V1.1.0 跑了 11 年没坏，维保合同只含 VIIB/VOOB 采集驱动板备件没备 VLE。某次半年检拔板清灰后装回，B 系 VLE 报”Compare Fail”不能同步（后查是拔插静电微损 CPLD），A 系独扛全负载。原厂答复 EOL、NOS 找货约 6 周。最后从培训中心拆了一块顶替，联锁区域天窗点停用 90 分钟。事后按我建议把 VLE 升为 S 类（最高优先级）备件，A/B 系各锁 1 块冷备并每年集中检修期做一次”插回槽位上电自检+比对 LED 状态”轮回验证。
