描述
产品详情
· 型号：STO1726KO1
· 品牌：ALSTOM（现 GE Vernova）
· 系列：ALSPA T1000 / T2000 DCS — ETS 汽轮机紧急跳闸安全输出模块
规格参数

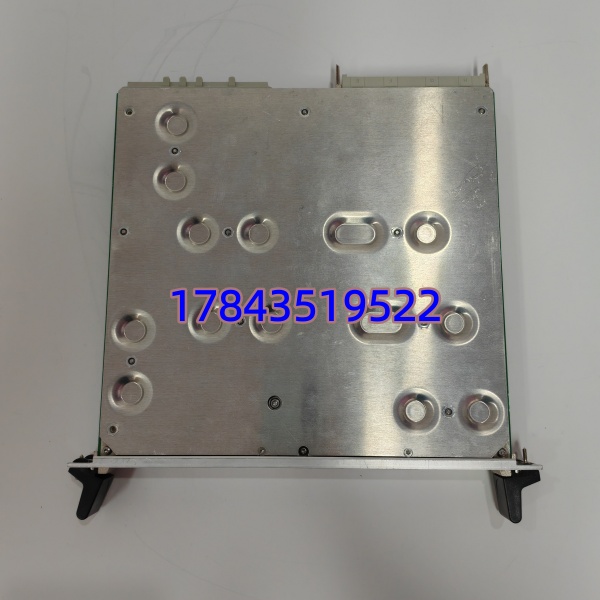

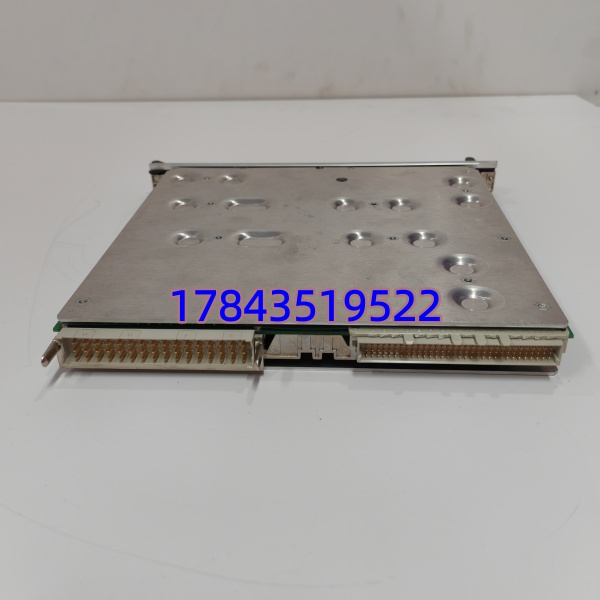

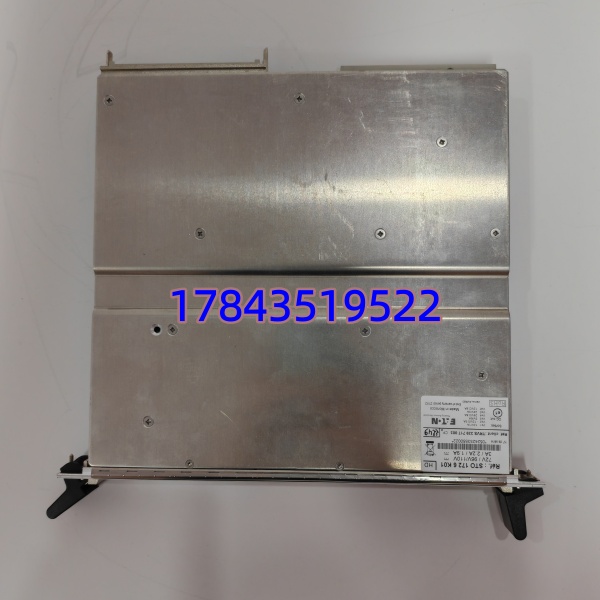

- 产品名称：ALSTOM STO1726KO1 安全数字量输出模块（8-Channel Forced-Guided Relay / Trip Output Card）
- 适用系统：ALSTOM ALSPA T1000 / T2000 DCS；ALSTOM ETSpro / Micro-ETS 汽轮机紧急跳闸系统
- 模块类型：安全 DO — 强制导向继电器（Positive-Guided / Forced-Guided Contact，符合 EN 50205），满足 SIL 2 机械互锁诊断要求
- 输出通道数：8 路独立数字量输出，每路 SPDT Form C（1NO + 1NC）
- 触点材料：AgSnO₂（抗熔焊、长寿命）
- 额定负载：3 A @ 250 VAC（阻性）；1 A @ 125 VDC（感性）；最大切换功率 60 W DC / 125 VA AC
- 电气寿命：≥100,000 次（额定阻性负载 @23℃），机械寿命 ≥10⁷ 次
- 隔离特性：通道对背板及通道间光电隔离 ≥2500 V AC（1 min）；输出回路与逻辑侧隔离
- 安全认证：IEC 61508SIL 2（经 TÜV 认证），符合 IEEE 279/ ANSI N42.7核电相关要求
- 响应时间：线圈激励至触点闭合典型 <10 ms；释放 <8 ms（继电器型）
- 状态指示：前面板每通道绿色 LED（输出激活态）+ 模块 PWR / FAULT LED
- 诊断功能：支持在线通道测试（通过 ETS HMI “Output Test”）、触点状态反馈检测、断线/熔焊报警
- 供电方式：由 ETS / T1000 机架背板提供 24 VDC（典型 18～32 VDC），典型功耗 ≤8 W（全通道激磁）
- 安装方式：插装于 ALSTOM ETS 或 T1000/T2000 专用 I/O 机架，槽位地址由物理位置自动识别（无 DIP 开关）
- 可热插拔：通常支持在线插拔更换（ETS 处于 Maintenance Mode 或确认对应跳闸回路已旁路/双重冗余覆盖时操作——以原厂 ETS 维护手册为准）
- 工作环境：工作温度 0～+60℃（部分资料标 -10～+60℃），存储 -40～+85℃，湿度 5～95% RH 无凝露，EMC Level 3（电厂强电磁环境）
严格来说，STO1726KO1 有早期 STO1726K 和此改进版 STO1726KO1 之分——KO1 后缀增加了在线诊断能力和触点反馈检测，旧机架通常可向上兼容替换但需在 ETS 组态软件里刷新模块描述文件。采购时确认现场 ETS 软件版本是否认 KO1（大多数 2005 年后版本都认，极老 DOS 版需核实）。
产品介绍
在电厂 ETS 机柜里碰过一回：#2 机组的 AST（危急遮断）电磁阀一路拒动，追查下来是 STO1726KO1 上一块通道继电器 AgSnO₂ 触点因多年未动作轻微氧化（电厂跳闸回路正常时常年不动作——这恰是安全输出的悖论），做 ETS 通道试验时发现该路反馈不一致才揪出来。这卡存在的唯一意义就是”该跳时必须跳”——它不像普通 DO 卡可以容忍偶尔不动作，强制导向继电器结构保证常开常闭触点机械互锁，即便触点熔焊也能通过 NC 反馈检测出故障导向安全侧。
ALSTOM 电力自动化产品线随 GE 收购整合，T1000/T2000 部分 I/O 步入 Long-Term Support 或 Limited，全新原厂件在一些地区需走 LTB 特殊申请。按 ABC 分类属 A 类关键件——它是汽轮机跳闸回路的最终执行环节，单块故障若 ETS 非双重配置会直接导致跳闸功能降级甚至保护不可用。建议按”在役 ETS 机架数×1 配冷备（最低 1 件）”，多台机组至少备 2 件互用，继电器型每 10～12 年或大修窗口做预防性触点测试/轮换。
应用场景与库存策略
ETS 输出模块的痛点恰恰在于”太可靠以至于忘记它”——正常工况从不动作，触点氧化、线圈老化潜伏多年，直到超速试验或真实跳闸时才发现某路不闭合，那是运维最不想碰到的场景。原厂若停订，二手 NOS 是主要来源，要警惕老化电解和触点氧化。
- 火电/核电/联合循环汽轮机 ETS（紧急跳闸系统） — 直接驱动 AST/OPC 电磁阀或跳闸继电器 → 单点故障影响机组安全停机能力 → 建议按在役 ETS 机架数 N 配 N+1 冷备（最低 2 件跨机组共用），继电器型每大修窗口做通道测试或按 10～12 年预防性更换
- 大型工业汽轮机（化工/炼油背压式/抽背式） — 同样 ETS 保护要求 → 至少备 1 件冷备，到货核机架兼容性后密封保存
- 多机架冗余 ETS（双 DO 卡驱动同一跳闸线圈） — 单卡故障可在线更换 → 建议成对备（至少 1 件），更换时确认另一卡处于 Active 状态再拔
- 改造评估场景 — 若整体 ETS 拟迁 Ovation / Mark VIeS → STO1726KO1 断供或 GE 停服是升级触发信号；现阶段若公告 LTB 按上述策略囤货
真实案例：西南某 600MW 超临界机组年度 ETS 通道试验（四路 AST 电磁阀分别做在线试验），发现 #3 AST 通道”指令发出但反馈无变化”——查 第 3 通道 LED 亮但万用表量触点不通，确认为继电器衔铁轻微卡滞（该卡投运约 11 年从未更换）。因该厂只备了通用 DI/AI 卡没单列为 ETS DO 冷备，紧急从兄弟电厂借来一块老版 STO1726K（非 KO1），插上 ETSpro 报”Module Type Mismatch”无法识别——临时切 Maintenance Mode 手动短接 AST 回路完成试验后等供应商空运 KO1 版恢复。反思：①ETS 安全输出卡必须单独列 A 类备件且与现网同后缀（KO1 非 K）；②继电器型安全 DO 卡虽寿命长仍应按 10～12 年主动安排触点测试或轮换，不能”不坏不换”；③多台机组建议冷备件跨机组通用互备。
