描述
产品详情

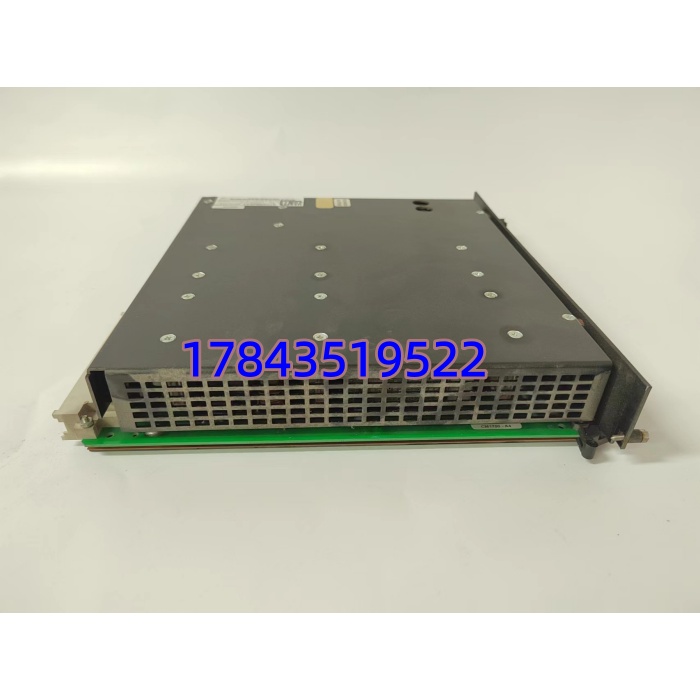

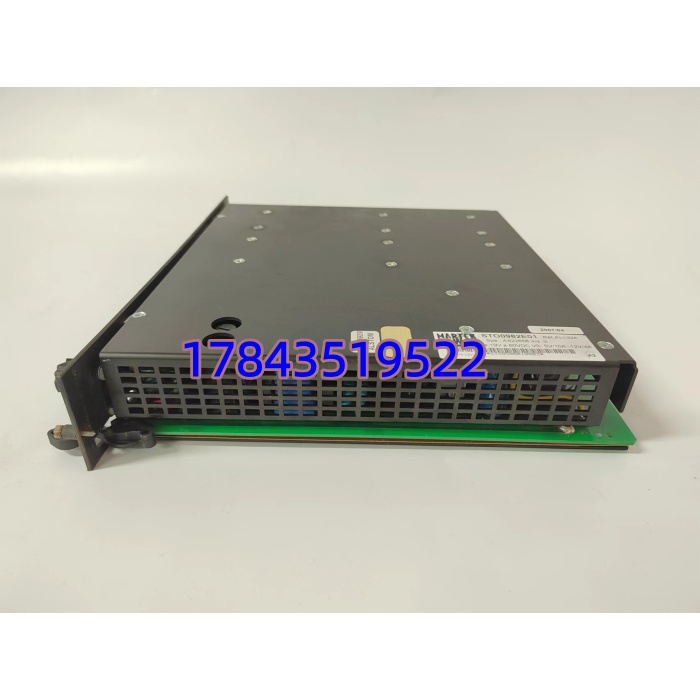

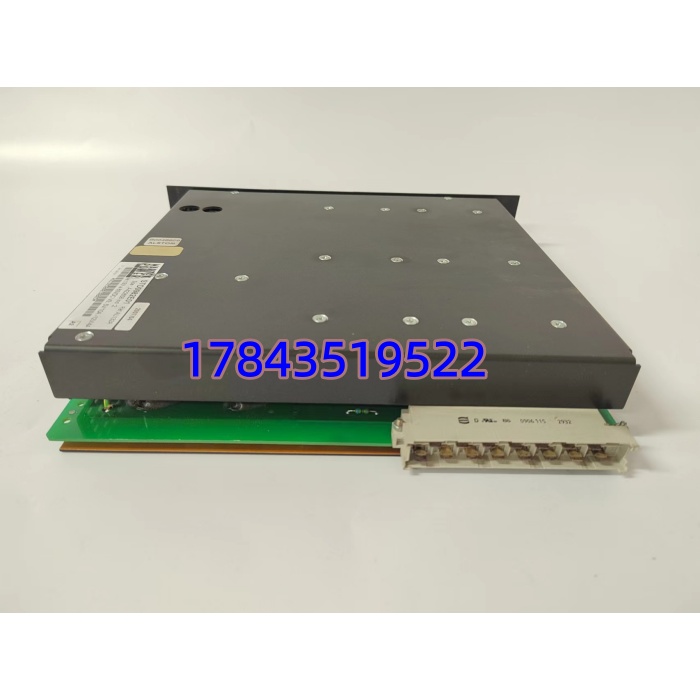

· 型号：AL132（常见变体 AL132A，关联部件号 STO0982E01）
· 品牌：ALSTOM（阿尔斯通，原 GE Energy / 现部分业务归入 Hitachi Energy）
· 系列：ALSPA C300 DCS / MV500 变频驱动控制平台
规格参数
- 模块类型：控制主板 / CPU 处理模块（Control Motherboard / Processor Card）
- 适用系统：Alstom ALSPA C300 分散控制系统、ALSPA MV500 系列变频驱动控制柜、部分 MiCOM 保护平台扩展应用
- 处理器：高速 DSP + 32-bit RISC（具体型号依 HW Rev，典型 TI C2000 系列或相当）
- 存储器：Flash（逻辑/参数非易失存储）+ SRAM/DRAM（运行时），典型容量需核对手册
- 供电电压：24 V DC（背板供给，典型范围 18–30 V DC），少数变体支持 48V DC 或 110V DC 需核对铭牌
- 背板功耗：典型 8–15 W（依配置及外挂通讯模块）
- 通讯接口：背板总线（ALSPA proprietary）+ 外设口 RS-232/RS-485（Modbus RTU 可选）、部分版本带 10/100M Ethernet（Modbus TCP / Alstom 专有）
- I/O 管理能力：通过背板扫描本地 ALSPA I/O 机架 DI/DO/AI/AO（具体最大点数依系统固件版本）
- 编程/组态：Alstom 专用工程软件（如 ALSPA C300 Configurator / MV500 调试软件），支持 IEC 61131-3元素（部分版本）
- 指示灯：RUN（绿—程序运行）、ERR/FLT（红—故障）、COM（绿/黄—通讯活动）、PWR（绿—供电）
- 诊断功能：板上看门狗、上电自检、RAM/ROM 校验、通过 LED 或上位软件读故障代码
- 热插拔：部分机架支持在线插拔更换 CPU，但建议择停机窗口——拔出后该控制节点暂时离线
- 工作环境：0 ～ +60℃（工业级，部分宽温版 -20～+70℃），湿度 5–95% 非凝露
- 存储温度：-40 ～ +85℃
- 安装方式：插入专用 ALSPA 控制器机架/卡槽（非 DIN 导轨普通 PLC，需原厂机架）
- 尺寸（约）：180×130×30 mm（依版本），重 ≈0.4–0.6 kg
- 防护等级：IP20（装于控制柜内）
- 认证：CE、IEC 61000-6-2/4 EMC（部分版本 UL/CSA）
- 注意：AL132 ≠ AL131/AL134 等兄弟型号，固件和背板兼容不同，不可互代
产品介绍
AL132 是 Alstom ALSPA C300/MV500 架构里的”大脑”——它跑控制程序（顺控、PID、联锁逻辑）、周期性扫描背板挂载的 DI/DO/AI/AO 模块、处理报警并把数据送上位机或 HMI。跟普通 S7-300 CPU 不同，它没有标准 SIMATIC 卡槽，必须插进 Alstom 原厂控制器机架，通过专用背板总线通讯，外设口可做 Modbus 从站给第三方 DCS 读数据。
坦白讲这东西现场极少坏，出问题多是电池掉电致参数丢失（板上通常有备份电池或超级电容，需定期查）或 FLASH 老化。原厂随 ALSPA C300 部分型号 EOL，市面基本是 NOS/拆机测试件。换件最重要的一点：完整备份原逻辑和参数文件（.c3x / 工程归档），新板写入后再上机架——空 CPU 插进去系统起不来，别误判为硬件故障。AL132A（STO0982E01）是 AL132 的 HW Rev 升级版，多数情况下可向下兼容但建议核对固件版本号。
应用场景与行业案例
我在电厂遇过：ALSPA C300 控制柜早班报”CPU FAIL—Watchdog Reset”，重启后 RUN 灯不亮 ERR 常红，量背板 24V 正常——拆下量板载稳压输出异常，判定 DSP 供电电路老化。换 AL132A（同 STO0982E01）→ 通过串口下载原工程→ 上电 RUN 绿，汽机ETS 恢复监视。（这类老系统电池 3–5 年要换一次，顺带提醒）
典型场景：
- 火力/联合循环电厂 — ALSPA 做 BOP（辅机）控制：给水泵、凝结水泵、闭式水，AL132 是核心 CPU。
- 燃机/工业透平 — MV500 驱动柜控制板，管理启动逻辑、转速 PID、故障保护。
- 轨道交通供电 — 变电站 ALSPA 保护/控制平台 CPU 模块。
- 重工/水泥 — 老线 AlsPa 系统保留做窑头/篦冷机控制。
真实案例：
南方某自备电厂化水 ALSPA 系统，大检修后开机 机架 PWR 绿但 RUN 灭 ERR 闪，工程师试图清报警无效。拔 AL132 看背面电池座内 3.6V 锂电漏液腐蚀焊盘——板已局部损坏。库房有测过好的 AL132A（STO0982E01），断电拆旧→装新→串口连笔记本 Load 原 .c3x 工程文件→ 核对 I/O 映射→ 上电 RUN 绿常亮→ 化水顺控恢复。事后把同柜另两块 CPU 电池全换了。老师说”Alstom 老系统不怕板坏，怕没备份工程文件”。
