描述
产品详情
· 型号：N895314513L
· 品牌：ALSTOM（法国，现属 GE Power/Grid Solutions 遗产产品线）
· 系列：ALSPA P320 / C370 Villeurbanne DCS Platform — CRSA2/LPL I/O or Interface Card
规格参数

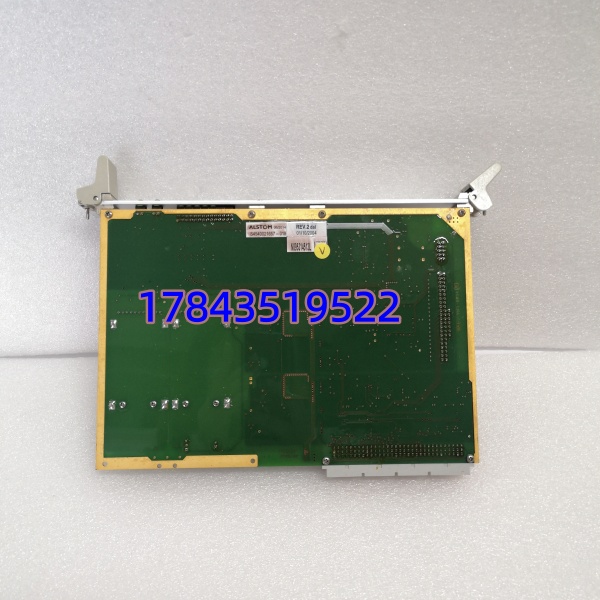

- 完整物料号：N895314513L（板面丝印常作 CRSA2/LPL，内部编码 1000418303，购买核对丝印）
- 适用系统：ALSTOM ALSPA P320/P340 分散控制系统、ALSPA C370 燃机/汽机控制机柜（部分 GE Mark VIe 改造项目也有沿用）
- 模块类型：I/O 信号调理/接口卡——具体通道数依版本（常见 8～16路 DI/DO 或 4～8路 AI/AO 混合），以原机笼槽位定义为准
- 逻辑供电：+24V DC 由机笼背板供给（典型 300～800mA），允许 18～30V DC
- 现场侧隔离：通道-背板及通道间光电/电磁隔离（典型 1～2.5kV AC RMS，依版本），防共模干扰
- 模拟量精度（AI/AO版）：±0.2% FS（需核对您原卡版本是否带模拟通道）
- 开关量规格（DI/DO版）：DI 24V DC 光耦隔离；DO 继电器或固态输出（5A@250V AC 或 OC 型，依版本）
- 脉冲输出（LPL功能版）：最高约 20～50kHz 高速脉冲，用于伺服/阀门定位（部分版本支持）
- 通讯方式：经背板并行总线与 ALSPA CPU 交换数据，不直接对外走现场总线
- 前面板指示：PWR（电源）、RUN/ACK（运行/应答）、ERR（故障）LED
- 安装方式：标准 Eurocard 尺寸（VME/ALSPA 专用机笼插槽），带导向销，非 DIN 导轨
- 涂层：工业级 PCB 敷形涂层（Conformal Coating），耐潮湿粉尘
- 工作温度：0℃～+60℃（贮存 -40℃～+85℃），5%～95% RH 非凝露
- 认证：CE、UL 61010-1，符合 IEC 61000-4 EMC（具体以板面标签为准）
产品介绍

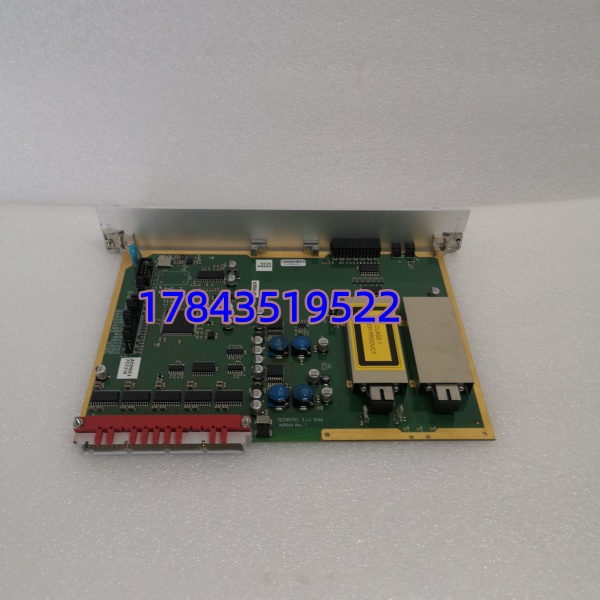

N895314513L 是 ALSTOM ALSPA 系列控制系统的专用插卡（业内常叫 CRSA2/LPL 板），插在 P320/C370 控制机笼里做现场信号接口——把 CT/PT、4–20mA、热电偶或开关量接进来调理后送 CPU，或把 CPU 逻辑输出转成继电器/脉冲驱动现场执行机构。它本身不带独立操作系统，全靠背板与 ALSPA CPU（如 C370-4 或 P320 主站）通信。
坦白讲，这卡只出现在老 ALSPA 系统里——国内常见于 90 年代到 2000 年代初投运的 300MW 火电机组 DEH/ETS 柜、燃机辅助控制柜或法资水泥线。原厂早停供，现场出问题基本靠拆机测良件替换。有一点要注意：ALSPA 同类 I/O 卡外形相似但固件和跳线定义不同，换之前一定拍下旧板跳线帽位置和丝印编号，别光看物料号。
应用场景与行业案例
我在现场最头疼的是 ALSPA 机笼报”MODULE FAULT”——某个 N895314513L 通道漂移或干脆死掉，DEH 阀位反馈跳变，运行被迫切手动。这种卡属于典型的”十年不坏，坏一个就得翻遍 MRO 库房”。
典型场景：
- 火电厂 DEH/ETS 柜（阿尔斯通机组配套 ALSPA C370）——采集调门 LVDT 位置反馈、AST 电磁阀状态，输出伺服指令，非它不可因需背板协议匹配原 CPU
- 燃气轮机电厂辅助控制（余热锅炉、辅机保护）——接温度/压力变送器及电机启停 DI/DO，前面板 LED 方便就地查通道状态
- 水泥/冶金 ALSPA P320 产线（法资老线）——I/O 扩展卡挂现场设备，保留原柜不改造直接替换
- 轨道交通信号/辅助供电控制柜（CITYFLO 关联 ALSPA 平台，部分地区）——逻辑接口及脉冲输出控制
真实案例：
华北某 300MW 机组，春检做 DEH 静态试验发现 #2调门 LVDT 反馈示值乱跳，其余三阀正常。查 ALSPA C370 机笼——Slot 3 的 N895314513L ERR 灯常亮，重新拔插无效，确认为板上 A/D 调理回路老化漂移。库房有一块拆机测良同丝印（CRSA2/LPL 1000418303），断电拔出旧卡，核对跳线帽位置完全一致后插入，上电机笼自检 PASS，从工程师站做通道校准（零点/满度），20 分钟恢复 DEH 自动。老师傅说：”阿尔斯通这板子防潮涂层不错，但二十年老化还是逃不掉，按机笼配两块备件放着。”
