描述
产品详情
· 型号：12004-102-01 VPS BOARD VER.C（Ver. C 须与原机一致，A/B 版不一定互通）
· 品牌：ALSTOM（现 GE Power / GE Grid Solutions）
· 系列：UNITROL 1000 / UNITROL 6000 AVR Excitation Control System — VPS (Voltage Protection & Supervision) Board
规格参数
- 模块定位：UNITROL 励磁系统控制机架电压保护与电源监测板（非功率部件，非 I/O 卡）
- 适用系统：UNITROL 1000（Microprocessor-based AVR）、UNITROL 6000（Digital AVR with PSS/limiters），配 N895314513L 电源、N70032702L CPU 等
- 监测电压通道：典型 5 路——+5VDC、+12VDC、-12VDC、+15VDC、-15VDC（以原厂接线图为准，部分批次含 ±24V 监测）
- 采样精度：±0.5% F.S.（典型）
- ADC 分辨率：12-bit（板上 multiplexer + comparator 做阈值判别）
- 隔离等级：通道对背板 ≥2.5 kV RMS（光耦/变压器隔离，依具体设计）
- 报警/保护输出：TTL 电平故障综合信号（汇总 UV/OV/丢失）→ 送 AVR CPU 触发”Control Supply Failure”或励磁闭锁
- 响应时间：<10 ms（从电压异常越限到故障信号有效）
- 供电方式：由被监测控制电源轨反向取电（通常 +5V 或 +15V 经板上 LDO 给比较器/光耦供能），无需独立外部电源输入
- LED 指示：PWR（电源正常）/ FLT（任一路越限）/ 各通道状态 LED（依 Rev）
- 安装方式：插入 UNITROL 主控机架专用 VPS 槽位，Eurocard 边缘连接器或针座（依机架代次）
- 物理尺寸（典型）：约 160×100 mm（半高或全高 Eurocard），重约 0.15~0.2 kg
- 工作温度：0℃ ~ +60℃（贮存 -40℃ ~ +85℃）
- 相对湿度：5% ~ 95% RH 非冷凝
- 防护等级：IP20（柜内安装）
- 认证：CE / UL（依生产批次，以板面标识为准）
产品介绍

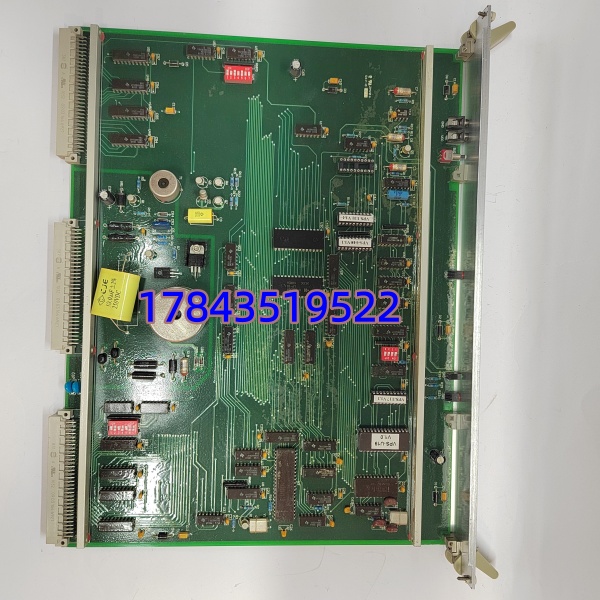

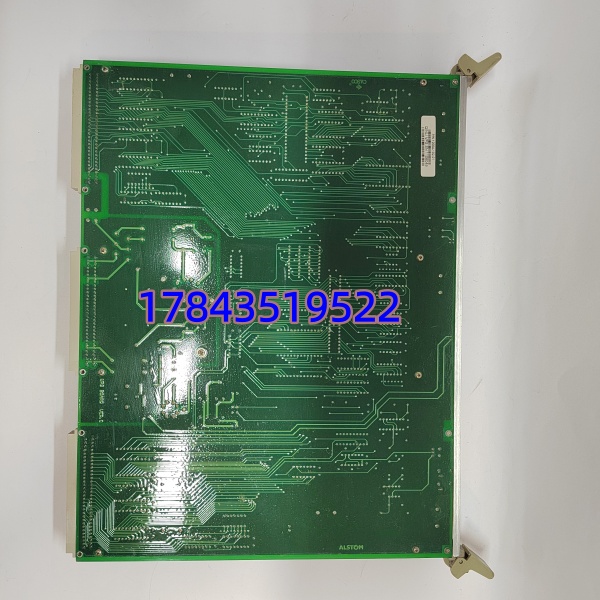

12004-102-01 VPS Board Ver.C 是 ALSTOM/GE UNITROL 励磁 AVR 柜里专门盯着控制电源质量的”哨兵”。它实时比对 +5V/±12V/±15V 等控制电源是否在允许窗口内，一旦某路掉电或越限（比如开关电源老化导致 +5V 跌到 4.5V 以下），立刻封 TTL 故障信号给 AVR CPU，防止励磁系统在电源异常下误动作或失控。板子本身无用户程序，靠比较器和光耦硬线逻辑工作，极少坏——但老化后比较器基准漂移会造成”假报警”（AVR 报 Control Supply Failure 但外部电源表测正常），这时候就得换它。
有一点要注意：Ver. A / B / C 不完全互通，C 版可能调整了阈值电阻网络或增加了某路监测，换件严格按原机标签 Ver.C 采购，混用可能持续报电源故障或漏检。
应用场景与行业案例
痛点
300MW 火电机组 UNITROL 6000 励磁系统，正常运行中 AVR 突报”Control Supply Failure — VPS Trip”，强行复归几次又跳。万用表测柜内 +5V/±15V 均在范围内，量 VPS 板取样点发现比较器基准电压偏移——板子老化。无原型号备件不敢乱动，降励磁运行面临考核。
典型场景
- 火力/水力发电机组——UNITROL 6000 AVR 控制机架 VPS 板监测控制电源，参与励磁闭锁逻辑。
- 联合循环电厂——燃气轮机励磁 UNITROL 1000 系统延寿 MRO 备件。
- 工业自备电厂——老旧 ALSTOM 励磁屏做 N+1 冷备份储备（此板故障率低但无替代）。
- EPC 改造——确认 Ver. 字母匹配原 BOM，避免 AVR 持续报 VPS Mismatch。
真实案例
某 600MW 超临界机组小修后 UNITROL 6000 上电自检报”VPS Board Not Recognized”，原 VPS 板（12004-102-01 Ver.A）被前次检修误换成 Ver.C 且未核对兼容性——旧 CPU 固件不认 C 版。调回 Ver.A（或按手册确认 CPU FW 是否支持 C 版升级）插回，自检通过。老师傅提醒：”ALSTOM 这板子 Ver 字母比 P/N 还重要，库房标签必须核对。”
