描述
产品详情

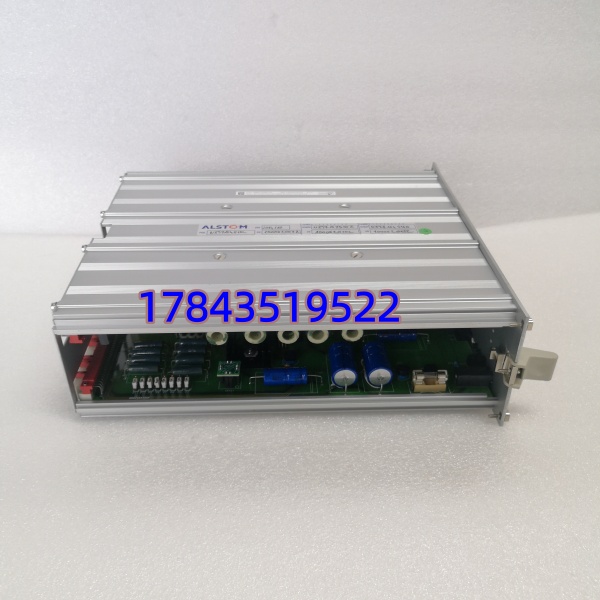

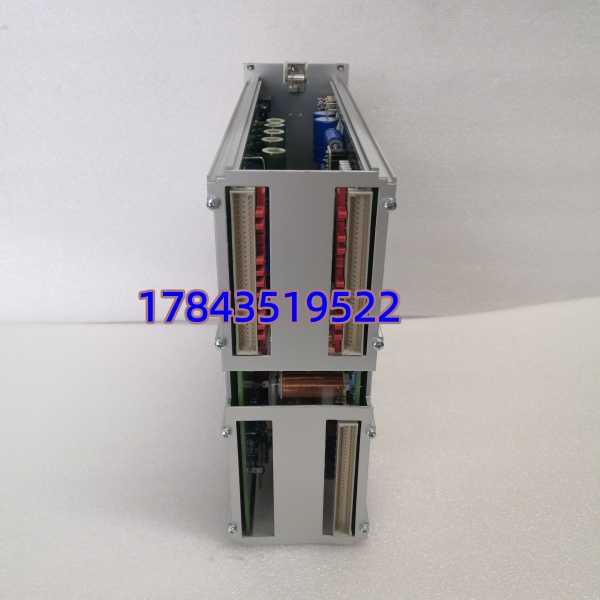

· 型号：N897164610L
· 品牌：ALSTOM（现 GE Grid Solutions 遗产产品线）
· 系列：ALSPA 800 系列 DCS / 燃机控制机架 I/O Module（脉冲输出或带继电器 DO 型，依子版本而定）
规格参数
- 完整型号：N897164610L ALSTOM Control / Pulse Output Module for ALSPA 800 DCS Rack
- 适用系统：ALSTOM ALSPA 800 系列 DCS、部分 Micom P40/Regys 燃机控制柜、GE Alstom 电厂控制机架（需核对机架背板 P/N）
- 模块功能：高速脉冲输出（PWM/PTO）及/或带光电隔离数字量输出，用于驱动步进/伺服参考、励磁脉冲放大或 MFT 安全跳闸
- 供电方式：由 DCS 机架背板供逻辑电（典型 +5V DC），现场侧 I/O 辅助电源通常为 24V DC（外部接线端子引入）
- 脉冲输出特性：最高输出频率 ≈100 kHz（依固件版本），占空比可编程，TTL/OC 或 24V 电平（需核对版本）
- 数字输出规格（继电器型版本）：SPDT 或 SPST-NO，触点额定 30V DC/5A 或 250V AC/5A（机械寿命 >10⁵ 次）
- 输入/输出隔离：通道↔背板及通道间光电隔离，隔离耐压 ≥1.5kV～2.5kV AC（1min，以原厂手册为准）

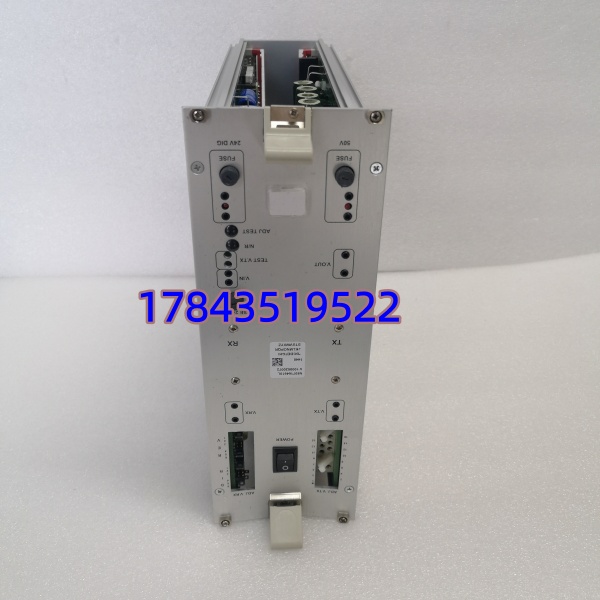

- 状态指示：前面板每通道 LED（ON/ACT/ERR），模块 Ready LED
- 诊断功能：上电自检、通道开路/短路检测（部分版本）、Watchdog 超时报警送主控
- 通信/握手：通过机架 C-Bus/VME 背板与 CPU 通讯，无独立以太网口
- 安装方式：标准 ALSPA 800 机架插槽，带锁定手柄，可热插拔（系统支持前提下需确认）
- 工作温度：0～+60℃（工业版标称 -20～+70℃ 依涂层版本）
- 存储温度：-40～+85℃
- 防护等级：IP20（柜内安装），三防漆 conformal coating（部分版本）
- 尺寸/重量：约 100×160×25 mm（单槽宽），≈200 g
- 认证：CE、IEC 61000-4 EMC，部分版本 KEMA/UL（以铭牌为准）
产品介绍
N897164610L 是 ALSTOM ALSPA 800 系列 DCS 机架里的专用控制输出模块，分脉冲输出型和继电器数字输出型两个子分支——现场最常见的是给汽轮机 DEH 小机调门发脉冲、励磁系统送 GATE 脉冲放大前置信号，或作为 MFT 主燃料跳闸的硬接线驱动通道。它不像普通 DI/DO 那样只是通断，脉冲版能按 CPU 设定频率/宽度精准发 PTO，继电器版则带独立隔离触点直接驱动跳闸回路或电磁阀。
坦白讲，这卡属于 ALSTOM 老平台遗产件，原厂基本转 Last-Time-Buy 或停产。替换前一定核对：①机架背板型号是否匹配 ALSPA 800（部分 Micom 机架外形一样但背板 C-Bus 不同）；②是脉冲型还是继电器型（外观接近但跳线/版本号不同，混用插上不认）；③固件 ID 是否被现系统接受——我遇过新批次旧件插上报”Unknown Module Type”导致 I/O 封锁。
应用场景与行业案例
痛点切入
凌晨在 300MW 机组碰到过：DEH 发调门指令正常但油动机不动，查到最后是 N897164610L 脉冲输出通道 OC 光耦老化——脉冲能测到 TTL 但驱动能力不足，放大级不动作。更麻烦的是 MFT 跳闸回路若用它驱动中间继电器，触点氧化会造成”拒动”，定期做回路电阻测试和每年抽检触点很必要。
典型场景
- 火电厂 DEH/MEH 小机调门控制 — 发高速脉冲给伺服阀放大板，非它不可因与 ALSPA CPU 背板原生同步
- 发电机励磁调节器外部脉冲前置 — 配合 ABB UNITROL 或 ALSTOM 励磁屏做 GATE 脉冲分配前级
- 电站 MFT/ETS 安全联锁硬接线驱动 — 跳闸命令经此模块驱动中间继电器或 SSR（注意选型是继电器版不是脉冲版）
- 燃机 Mark VI 或 ALSTOM 燃机控制柜辅助 I/O — 扩展安全停机通道及阀门控制
- 水泥/冶金 ALSTOM DCS 改造项目 — 驱动变频多段速脉冲或定量给料机启停
真实案例
北方某 200MW 机组大修后做 MFT 静态试验，AST 电磁阀动作正常但 ETS 跳闸灯不亮——追线是 N897164610L 继电器版其中一个通道触点阻值升到 800Ω（正常 <50mΩ），ETS 柜认为无动作。因是 ALSPA 800 机架可热插拔，趁低负荷窗口在线拔出（确认该通道非当前唯一跳闸路径！），插新模块系统自动识别，复测触点阻值 OK，MFT 试验通过。老师傅原话：继电器触点十年必检，别等拒动再换。
